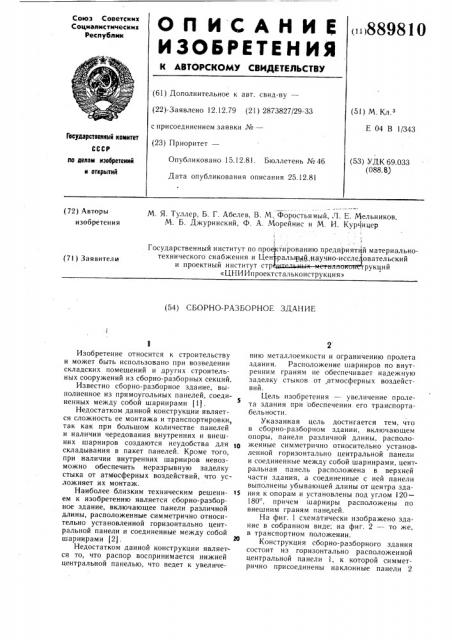

Изобретение относится к строительству и может быть использовано при возведении складских помещений и других строительных сооружений из сборно-разборных секций.

Известно сборно-разборное здание, выполненное из прямоугольных панелей, соединенных между собой шарнирами (I).

Недостатком данной конструкции является сложность ее монтажа и транспортировки, так как при большом количестве панелей и наличии чередования внутренних и внешних шарниров создаются неудобства для складывания в пакет панелей. Кроме того, при наличии внутренних шарниров невозможно обеспечить неразрывную заделку стыка от атмосферных воздействий, что усложняет их монтаж.

Наиболее близким техническим решени- 15 ем к изобретению является сборно-разборное здание, включающее панели различной длины, расположенные симметрично относительно установленной горизонтально центральной панели и соединенные между собой шарнирами (2) .

Недостатком данной конструкции является то, что распор воспринимается нижней центральной панелью, что ведет к увеличению металлоемкости и ограничению пролета здания. Расположение шарниров по внутренним граням не обеспечивает надежную заделку стыков от атмосферных воздействий.

Цель изобретения — увеличение пролета здания при обеспечении. его транспортабельности.

Указанная цель достигается тем, что в сборно-разборном здании, включающем опоры, панели различной длины, расположенные симметрично относительно установленной горизонтально центральной панели и соединенные между собой шарнирами, центральная панель расположена в верхней части здания, а соединенные с ней панели выполнены убывающей длины от центра здания к опорам и установлены под углом 20—

180, причем шарниры расположены по внешним граням панелей.

На фиг. 1 схематически изображено здание в собранном виде; на фиг. 2 — то же, в транспортном положении.

Конструкция сборно-разборного здания состоит из горизонтально расположенной центральной панели 1, к которой симметрично присоединены наклонные панели 2

889810 при помощи шарниров 3. Панели 2 выполнены различной длины, убывающей от центра сооружения к опорам 4. Панели 1 и 2 соединены между собой с образованием внешнего угла 120 — 180 . В зоне стыков панелей 1 и 2 с внутренней стороны закреплены нащельники 5, предохраняющие их от атмосферных воздействий. В транспортном состоянии нащельники собраны в складку, а при переводе в рабочее положение за счет изменения угла между панелями из острого в тупой происходит их натяжение, так как расстояние между зонами их присоединения увеличивается. Для упрощения процесса монтажа используются инвентарные стойки 6 переменной длины или, где необходимо, торцовые стены. Геометрическая неизменяемость сооружения обеспечивается либо ужесточением узлов, постановкой дополнительных крепежных элементов, либо установкой и креплением панелей 1 и 2 к жестким торцовым стенам (не показаны), либо присоединением дополнительных элементов 7, превращающих сооружение в двухпоясную конструкцию.

Монтаж конструкции осуществляется в следующем порядке.

Пакет панелей устанавливают центральной панелью 1 на стойки 6 и затем производят раздвижку панелей 1 и 2 до образования свода с фиксацией их высоты стойками 6. В процессе раздвижки производят натяжение стыковых гибких нащельников 5 или свободных зон обшивки 8. После принятия конструкцией проектного положения производят ужесточение ее узлов. Инвентарные стойки 6 могут быть сняты либо при необходимости могут быть оставлены, являясь фиксирующими и несущими элементамии.

Изобретение позволяет комплектовать укрытия многократной оборачиваемости с повышенной заводской готовностью, так как заделка стыков на монтаже в известных конструкциях является достаточно трудоемким процессом, увеличить пролет здания, а расположение шарниров по внешним граням панелей дает возможность уложить конструкцию в компактный пакет, что очень удобно при транспортировке.!

Формула изобрел,ния

Сборно-разборное здание, включающее опоры, панели различной длины, расположенные симметрично относительно установленной горизонтально центральной панели и соединенные между собой шарнирами, zo отличающееся тем, что, с целью увеличения пролета здания при обеспечении его транспортабельности, центральная панель расположена в верхней части здания, а соединенные с ней панели выполнены убывающей

2s длины от центра здания к опорам и установлены под углом 120 †1, причем шарниры расположены по внешним граням панелей.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции № 2041580, кл. E 04 Н 1/00, 1971.

2. Заявка Франции № 2268127, кл. Е 04 В 1/343, 1975.
