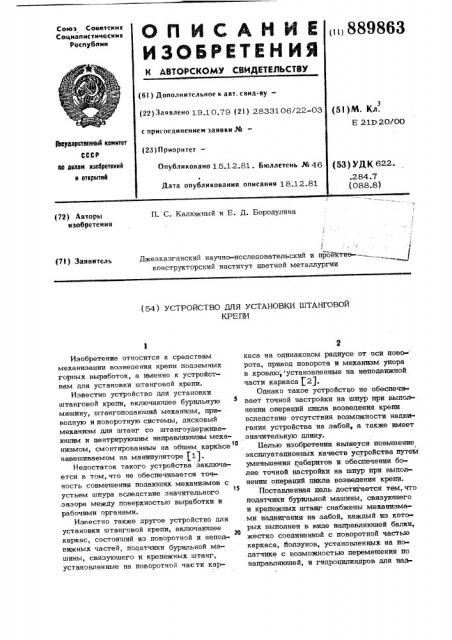

П. С. Калюжный и Е. Д. Бородулина (72) Авторы изобретения

Джезказганский научно-исследовательский и проектно-конструкторский институт цветной металлургии (71) Заявнтель (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ ШТАНГОВОЙ

КРЕПИ

Изобретение относится к средствам механизации возведения крепи подземных горных выработок, а именно к устройствам для установки штанговой крепи.

Известно устройство для установки штанговой крепи, включающее бурильную машину, штангоподающий механизм, приводную и поворотную системы, дисковый механизм для штанг со штангоудерживающим и центрирующим направляющим механизмом, смонтированные на общем каркасе о навешиваемом на манипуляторе $a).

Недостаток такого устройства заключается в том, что не обеспечивается точность совмещения подающих механизмов с устьем шпура вследствие значительного

15 зазора между поверхностью выработки и рабочими органами.

Известно также другое устройство для установки штанговой крепи, включающее

20 каркас, состоящий из поворотной и неподвижных частей, податчики бурильной машины, связующего и крепежных штанг, установленные на поворотной части каркаса на одинаковом радиусе от оси ново рота, привод поворота и механизм упора в кровлю, установленные на неподвижной части каркаса 2).

Однако такое устройство не обеспечи вает точной настройки на шпур при выпоЛнении операций цикла возведения крепи вследствие отсутствия возможности надвИгания устройства на забой, а также имеет значительную длину.

Белью изобретения является повышение эксплуатационных качеств устройства путем уменьшения габаритов и обеспечения более точной настройки на шпур при выполнении операций цикла возведения крепи.

Поставленная цель достигается тем, что податчики бурильной машины, связующего и крепежных шта г снабжены механизмами надвигания на забой, каждый из кот рых выполнен в виде направляющей балки, жестко соединенной с поворотной частью каркаса, йолзунов, установленных на податчике с возможностью перемещения по направляющей, и гидроцилиндров для надвигания на забой, один конец которых присоединен с податчику, а другой — х направляющей балке.

На фиг. 1 изображено устройство в рабочем положении „ на фиг. 2 — вид А фиг.

1 в HB фиг 3 "" Вид Б фи1 е 1 °

Устройство для установки штанговой крепи состоит из поворотной части 1 каркаса, неподвижной части 2 каркаса, связанной с манипулятором 3, механизма 4 для упора в кровлю: направляющих балок

5,6 и 7, полэунов 8,9 и 10, на которыхустановлены на одинаковом радиусе от оси поворота податчик 11 бурильной машины, податчик 12 связующего и податчик 13 крепежных штанг, причем каждый из них соединен с направляющими балками гидроцилиндрами 14, 15 и 16 для надвигания на забой.

Устройство работает следующим обра- N зом.

После подачи устройства к кровле манипулятором 3 и фиксации его механизмом 4 упора в кровлю включают гидро цилиндры 14, которые надвйь.ают податчик 11 бурильной машины с ползунами 8 по направляющей балке 5 к кровле . После окончания бурения шнура из него извле кают буровую штангу и податчик 11 бурильной машины гидроцилиндрами 14 опус- ЗО кают в исходное положение. Затем на шпур наводят податчик 12 связующего и подвигают на забой гидроцилиндром 16, при этом податчик 12 ползунами 10 скользит по направляющей, балке 7. После окончания подачи связующего податчик 12 посредством гидрощииндра 16 возвращают в исходное положение. После этого в шпур, заполненный связующим, вводят крепежную штангу с помощью податчика 13, который 4g

63 4 ползунами 9 скользит по направляющей балке 6 под действием гидроцилиндра 1 5.

На этом цикл возведения крепи эаканчи1 вается.

Формула изобретения

Устройство для установки штанговой крепи, включающее каркас, состоящий из поворотной и неподвижной частей, податчики бурильной машины, связующего и крепежных штанг, установлениые на поворотной части каркаса на одинаковом радиусе от оси поворота, привод поворота и механизм упора в кровлю, установленные на неподвижной части каркаса, о т л и ч a— ю щ е е с я тем, что, с целью повышения эксплуатационных качеств устройства путем уменьшения габаритов и обеспечения

/ более точной постройки на шпур при выполнении операций цикла возведения крепи, цодатчики бурильной машины,, связующего и крепежных штанг снабжены механизмами надвигания на забой, каждый иэ которых выполнен в виде направляющей балки, жестко соединенной с поворотной частью каркаса, ползунов, установленных по направляющей, и гидроцилиндров для надвигания на забой, один конец которых присоединен к податчику, а другой — к направляющей балке.

Источники информации, принятые во внжлание при экспертизе . 1. Авторское свидетельство СССР № 418612, кл. Е 21,0 20/00, 1971.

2. Авторское свидетельство СССР № 406016, кл. Е 21 D 20/00, 1972 (прототип) .
