Устройство для взаимной фиксации труб

Устройство для взаимной фиксации труб

Иллюстрации

Показать все

Реферат

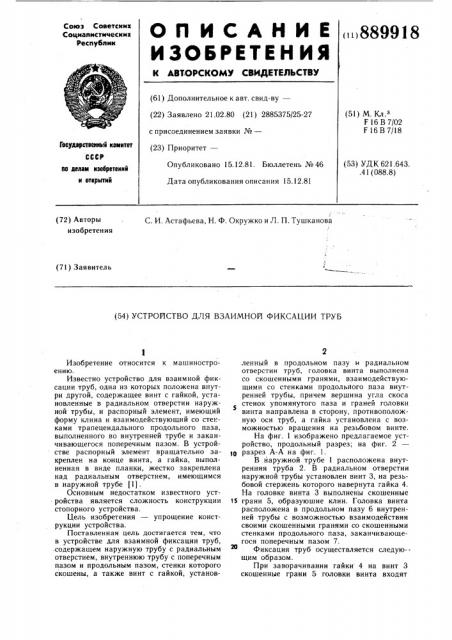

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски к

Социалистические

Республик

))»889918 (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.02.80 (21) 2885375/25-27 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

F 16 В 7/02

F 16 В 7/18

Гееударстеенный камнтет

СССР (53) УДК 621.643..41 (088.8) Опубликовано 15.12.81. Бюллетень № 46

IIo делам нзееретеннй и еткрмтий

Дата опубликования описания 15.12.81

С. И. Астафьева, Н. Ф. Окружко и Л. П. Тушканова (72) Авторы изобретения (?1) Заявитель (54) УСТРОЙСТВО ДЛЯ ВЗАИМНОЙ ФИКСАЦИИ ТРУБ

Изобретение относится к машиностроению.

Известно устройство для взаимной фиксации труб, одна из которых положена внутри другой, содержащее винт с гайкой, установленные в радиальном отверстии наружной трубы, и распорный элемент, имеющий форму клина и взаимодействующий со стенками трапецеидального продольного паза, выполненного во внутренней трубе и заканчивающегося поперечным пазом. В устройстве распорный элемент вращательно закреплен на конце винта, а гайка, выполненная в виде планки, жестко закреплена над радиальным отверстием, имеющимся в наружной трубе (1) .

Основным недостатком известного устройства является сложность конструкции стопорного устройства.

Цель изобретения — упрощение конструкции устройства.

Поставленная цель достигается тем, что в устройстве для взаимной фиксации труб, содержащем наружную трубу с радиальным отверстием, внутреннюю трубу с поперечным пазом и продольным пазом, стенки которого скошены, а также винт с гайкой, установленный в продольном пазу и радиальном отверстии труб, головка винта выполнена со скошенными гранями, взаимодействующими со стенками продольного паза внутренней трубы, причем вершина угла скоса стенок упомянутого паза и граней головки винта направлена в сторону, противоположную оси труб, а гайка установлена с возможностью вращения на резьбовом винте.

На фиг. 1 изображено предлагаемое устройство, продольный разрез; на фиг. 2 разрез А-А на фиг. 1.

В наружной трубе расположена внутренняя труба 2. В радиальном отверстии наружной трубы установлен винт 3, на резьбовой стержень которого навернута гайка 4.

На головке винта 3 выполнены скошенные

15 грани 5, образуюшие клин. Головка винта расположена в продольном пазу 6 внутренней трубы с возможностью взаимодействия своими скошенными гранями со скошенными стенками продольного паза, заканчивающегося поперечным пазом 7.

Фиксация труб осуществляется следую-щим образом.

При заворачивании гайки 4 на винт 3 скошенные грани 5 головки винта входят

88991 3 в продольный паз 6 внутренней трубы 2 и деформируют ее, прижимая к внутренней поверхности наружной трубы 1. Поперечный паз 7 выравнивает усилия деформации внутренней трубы 2 при различных особых положениях труб. Продольный паз 6 выполнен таким образом, что его боковые стенки обращены в сторону продольной оси соединяемых труб.

Предлагаемое выполнение продольного паза позволяет выполнить распорный элемент в виде скошенных граней на головке винта за одно целое с ним, что значительно упрощает конструкию фиксирующего устойства. р

Формула изобретения

Устройство для взаимной фиксации труб, содержащее наружную трубу с радиальным отверстием, внутреннюю трубу с поперечным пазом и продольным пазом, стенки которого скошены, а также винт с гайкой, установленный в продольном пазу и радиальном отверстии труб, отличающееся тем, что, с целью упрощения конструкции, головка винта выполнена со скошенными гранями, взаимодействующими со стенками продольного паза внутренней трубы, причем вершина угла скоса стенок упомянутого паза направлена в сторону, противоположную оси труб, а гайка установлена с возможностью вращения на резьбовом конце винта.

Источники информации, принятые во внимание при экспертизе

I. Авторское свидетельство СССР № 540067, кл. F 16 В 7/00, 1976.

Составитель Т. Яковлева

Редактор M. Келемеш Техред А. Бойкас Корректор О. Билак

Зака" 10931/55 Тираа 853 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

l 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
