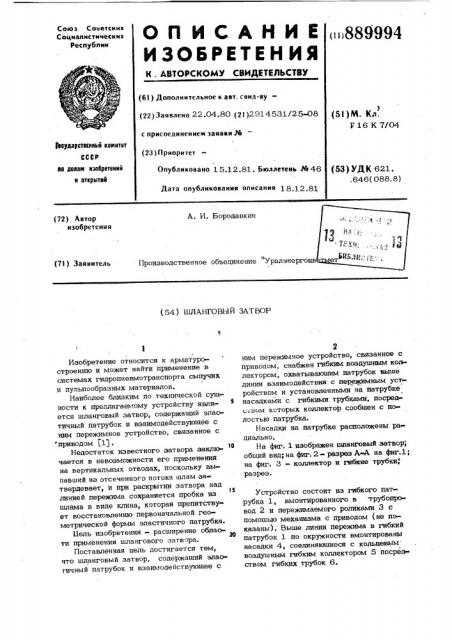

< 889994

Союз Советскик

Социалистические

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К . АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Заявлено 22.04.80 (21}2914531/25-08 с присоединением заявки № (23) П риоритет (5l ) М. Кл.

F 16 К 7/04

Геаударстееииый комитет

Опубликовано 15.12.81. Бюллетень № 46

00 делам изобретений и открытий (53) УДК 621. .646(088.8) Дата опубликования описания д 8 12 81

A. И. Бородавкин (72) Автор изобретения (713 Заявитель

Производственное объединение "Уралэнергоцв (54) ШЛАНГОВЫЙ ЗАТВОР

Изобретение относится к арматуростроению и может найти применение в системах гидропневмотранспорта сыпучих и пульпообразных материалов.

Наиболее близким по технической сушности к предлагаемому устройству является шланговый затвор, содержаший эластичный патрубок и взаимодействуюшее с ним пережимное устройство, связанное с приводом 1), Недостаток известного затвора эаклк

10 чается в невозможности его применения на вертикальных отводах, поскольку выпавший из отсеченного потока шлам затвердевает, и при раскрытии затвора над

1S линией пережима сохраняется пробка из шлама в виде клина, которая препятствует восстановлению первоначальной геометрической формы эластичного патрубка.

Бель изобретения - расширение облао20 ти применения шлангового затвора.

Поставленная цель достигается тем, что шланговый затвор, содержаший элаотичный патрубок и взаимодействуюшее с

2 ним пережимное устройство, связанное с приводом, снабжен гибким воздушным коллектором, охватываюшим патрубок выше линии взаимодействия с пережимным устройством и установленными на патрубке насадками с гибкими трубками, посредl".:âUì которых коллектор сообшен с по лостью патрубка.

Насадки на патрубке расположены радиально, На фиг. 1 изображен шланговый затвор, обший вид; на фиг. 2- разрез АА на фиг,1,; на фиг. З вЂ” коллектор и гибкие трубки, разрез.

Устройство состоит иэ гибкого пач рубка 1, вмонтированного в трубопровод 2 и пережимаемого роликами 3 с помошью механизма с приводом (не показаны), Выше линии пережима в гибкий патрубок 1 по окружности вмонтированы насадки 4, соединяюшиеся с кольцевым воздушным гибким коллектором 5 посред ством гибких трубок 6.

8899

Устройство работает следующим образом.

При получении сигнала на закрытие ро лики 3 под действием специального механизма начинают сближаться и пережимают гибкий патрубок 1. Ролики связаны с кЬнцевыми выключателями, управляющими соленоидным клапаном на подводящем воздух опр оводе.

В момент полного перекрытия подает- 30 ся сжатый воздух, который через гибкий коллектор 5, гибкие трубки 6 и насадки

4 попадает в гибкий патрубок 1 выше линии его пережатия. Воздух барботирует пульпу, таким . образом предотвращается 1s ее отвердевание, заклинивания патрубка

I не пооисходит. т ехнико-экономическая эффективность изобретения заключается в расширении области применения шлангового затвора. 2р

94

Формула изобретения

1.Шланговый затвор, соаержаший эластичный патрубок и взаимодействуюшее с ним пережимное устройство, связанное с приводом, о т л и ч а ю ш и и с я тем, что, с целью расширения области применения,,затвор снабжен гибким воздушным коллектором, охватывающим патрубок выше линии взаимодействия с пережимным устройством и установленными на патрубке насадками с гибкими трубками, посредством которых коллектор сообщен с полс стью патрубка.

2. Затвор по и. 1, о т л и ч а юш и и с я тем, что, насадки на патрубке расположены радиально .

Источники информации, принятые во внимание при экспертизе

1. Патент США Ne 3695576, кл. 251-5, опублик. 1972.

Составитель Т. Колясинская

Редактор Л. Алексеенко Техред И. Гайау Корректор В. Бутяга

Заказ 10935/58 Тираж 1009 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий.

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент, r. Ужгород, ул. Проектная, 4
