Реферат



Союз Советскик

Социалистическик

Республик

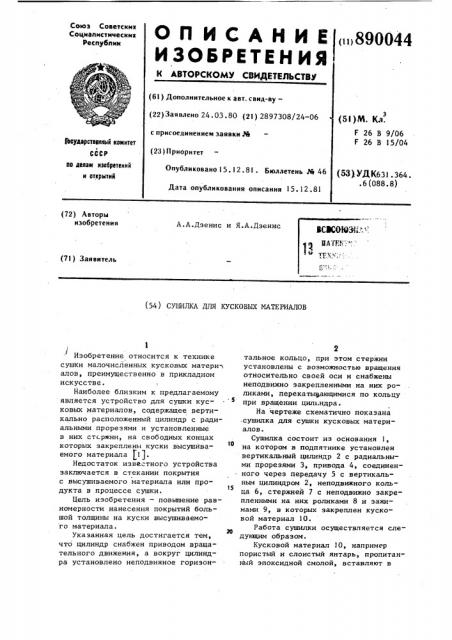

О П И С А Н И Е »»890044

ИЗОВЕИтИНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6 ) Дополнительное к а вт. с внд-ву— (22)Заявлено 24.03.80 (2!) 2897308/24-06 (5I)M. Кл.

F 26 В 9/06

F 26 В !5/04 с прнсоеднненнем заявки J%

Гееудврственный комитет

СССР (23) Приоритет ло делам изобретений к открытнй

Опубликовано 15.12. 81 . Бюллетень Рй 46

Дата опубликования описания 15 . 12 .81 (53) УД К631. 364. .6(088.8) (72) Авторы изобретения

А.А.Дзенис и Я.А.Дзенис (7!) Заявитель (54) СУШИЛКА ДЛЯ КУСКОВЫХ МАТЕРИАЛОВ

Изобретение относится к технике сушки малочисленных кусковых матери алов, преимущественно в прикладном искусстве.

Наиболее близким к предлагаемому является устройство для сушки кусковых материалов, содержащее вертикально расположенный цилиндр с радиальными прорезями и установленные в них стержни, на свободных концах которых закреплены куски высушива30 емого материала 11j.

Недостаток изве тного устройства заключается в стекании покрытия с высушиваемого материала или про15 дукта в процессе сушки.

Цель изобретения — повышение равномерности нанесения покрытий большой толщины на куски высушиваемого материала.

Указанная цель достигается тем, что цилиндр снабжен приводом вращательного движения, а вокруг цилиндра установлено неподвижное горизонтальное кольцо, при этом стержни установлены с возможностью вращения относительно своей оси и снабжены неподвижно закрепленными на них роликами, перекатывающимися по кольцу при вращении цип .ндра.

На чертеже схематично показана

-сушилка для сушки кусковых материалов.

Сушилка состоит из основания 1, на котором в подпятнике установлен вертикальный цилиндр 2 с радиальными прорезями 3, привода 4, соединенного через передачу 5 с вертикальным цилиндром 2, неподвижного кольца 6, стержней 7 с неподвижно закрепленными на них роликами 8 и зажимами 9, в которых закреплен кусковой материал 10.

Работа сушилки осуществляется следующим образом.

Кусковой материал 10, например пористый и слоистый янтарь, пропитанный эпоксидной смолой, вставляют в

890044

Формула изобретения

Составитель А.Железнов

Техред Т.Маточка Корректор М.Иароши

Редактор Л.Алексеенко

Заказ 10943 61 Тираж 743 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал 1ПП1 "Патент", r. Ужгород, ул. Проектная, 4 зажимы 9 стержней 7. Стержни 7 вставляют концами в прорези 3 вертикального цилиндра 2 так, чтобы закрепленные на них ролики 8 опирались на неподвижное кольцо 6, Включают привод 4, который через передачу 5 вращает вертикальный цилиндр 2 и вместе с ним перемещает по кругу стержни 7 с кусками материала 10. В процессе перемещения стержней закрепленные на них ролики 8 перекатываются по неподвижному кольцу 6 и вращаются вокруг своей оси, при этом вращая куски материала 10 и, тем самым, предотвращая стекание с них покрытия.

Сушилка для кусковых материалов, содержащая вертикально расположенный цилиндр с радиальными прорезями и установленные в них стержни, на свободных концах которых закреплены куски высушиваемого материала, о т— л и ч а ю щ а я с я тем, что, с целью повышения равномерности нанесения покрытий большой толщины на куски высушиваемого материала, цилиндр снабжен приводом вращательного дви10 жения,,а вокруг цилиндра установлено неподвижное горизонтальное кольцо, при этом стержни установлены с возможностью вращения относительно своей оси и снабжены неподвижно закрепленными на них роликами, перекатывающимися по кольцу при вращении цилиндра °

Источники информации, принятые во внимание при экспертизе щ 1 ° Авторское свидетельство СССР

У 685204, кл. А 01 F 25/12, 1979.
