Устройство для измерения распределения нагрузки между зубьями в зацеплении волновой передачи

Устройство для измерения распределения нагрузки между зубьями в зацеплении волновой передачи

Иллюстрации

Показать все

Реферат



Союз Советских

Социалнстических

Республнк

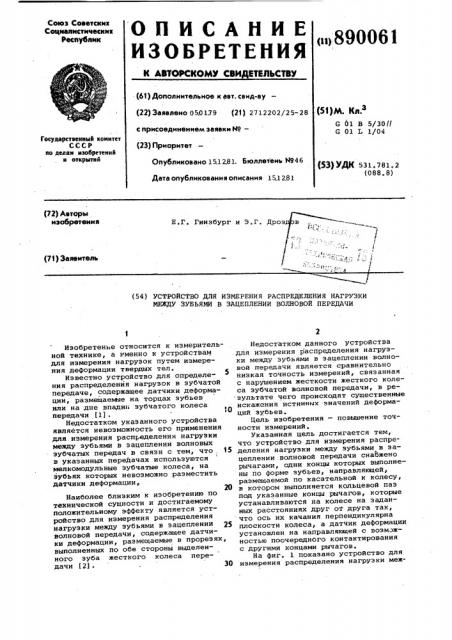

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 0501.79 (21) 2712202/25-28 с присоединением заявки N9— (51)М. Кл.з а bi В 5/За(! а 01 L 1/04

Гоеударствеивый комитет

СССР ио делам изобретеиий и открытий (23) Приоритет

Опубликовано 151281. Бюллетеиь 8946

Дата опубликования описания 15.1281 (53) УДК 5з1.781.2 (088. 8) (72) Авторы изобретвиия

Е.Г. Гинзбург и Э.Г. Дро (73) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАСПРЕДЕЛЕНИЯ НАГРУЗКИ

МЕЖДУ ЗУБЬЯМИ В ЗАЦЕПЛЕНИИ ВОЛНОВОЙ ПЕРЕДАЧИ

Изобретение относится к измерительной технике, а именно к устройствам для измерения нагрузок путем измерения деформации твердых тел.

Известно устройство для определения распределения нагрузок в зубчатой передаче, содержащее датчики деформации, размещаеьые на торцах зубьев или на дне впадин зубчатого колеса передачи (1) .

Недостатком указанного устройства является невозможность его применения для.измерения распределения нагрузки между зубьями в зацеплении волновых зубчатых передач s связи с тем, что, 15 в указанных передачах используются мелкомодульные зубчатые колеса, на зубьях которых невозможно разместить датчики деформации, 20

Наиболее близким к изобретению по технической сущности и достигаемому положительному эффекту является устройство для измерения распределения нагрузки между зубьями в зацеплении 25 волновой передачи, содержащее датчики деформации, размещаемые в прорезях, выполненных по обе стороны выделенного зуба жесткого колеса передачи () . 30

Недостатком данного устройства для измерения распределения нагрузки между зубьями в зацеплении волновой передачи является сравнительно низкая точность измерений, связанная с нарушением жесткости жесткого колеса зубчатой волновой передачи, в результате чего происходят существенные искажения истинных .значений деформаций зубьев °

Цель изобретения — повышение точности измерений.

Указанная цель достигается тем, что устройство для измерения распределения нагрузки между зубьями в зацеплении волновой передачи снабжено рычагами, одни концы которых выполнены по форме зубьев, направляющей, размещаемой по касательной к колесу, в котором выполняется кольцевой паз под укаэанные концы рычагов, которые устанавливаются на колесе на заданных расстояниях друг от друга так, что ось их качания перпендикулярна плоскости колеса, а датчик деформации установлен на направляющей с возмэжностью поочереднОго контактирования с другими концами рычагов.

На фиг. 1 показано устройство для измерения распределения нагрузки меж890061

Формула изобретения

ВНИИПИ Заказ 10948/62 Тираж 645 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ду зубьями в зацеплении волновой передачи, общий вид; на фиг. 2 — датчик деформации с направляющей и рычагами, вйд сбоку (разрез A-A на .. фиг. 1) .

Устройство для измерения распределения нагрузки между зубьями в заеплении волновой передачи содержит атчик 1 деформации,. размещаемый на жестком зубчатом колесе 2 исследуемой волновой зубчатой передачи, рычаги 3, одни концы которых выполнены па форме зубьев 4, жесткого зубчатого колеса 2, направляющую 5, размещае- мую по касательной к колесу 2, в котором выполняется кольцевой паз 6 под указанные концы рычагов 3. Рычаги 3 установлены на колесе 2 на равных расстояниях друг от друга так, что ось их качания перпендикулярна плоскости колеса 2. Датчик 1 деформации установлен на направляющей 5 с, К} возможностью поочередного контактирования с другими концами рычагов 3.

Устройство для измерения распределения нагрузки между зубьями s зацеплении волновой передачи работает следующим образом.

При возникновении нагрузок во время работы исследуемой волновой зубчатой передачи деформация зубьев 4 жесткого зубчатого колеса 2 передается через рычаги 3 поочередно контактирующему с их концами (за счет пере" мещения по направляющей 5) датчику 1 деформации, сигнал с которого, после соответствующей градуировки, используется для измерения распределения нагрузки между зубьями в зацеплении-, волновой передачи.

Изобретение позволяет. повысить точность измерений за счет сохранения требуемой высокой жесткости. жест .кого колеса волновой передачи при измерении действующих на него нагрузок.

Устройство для измерения распределения нагрузки между зубьями в зацеплении волновой передачи, содержащее датчик деформации, размещаемый на жестком зубчатом колесе передачи, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерений, оно снабжено рычагами, одни концы которых выполнены по форме зубьев, направляющей, размещаемой по касательной к колесу, в котором выполняется кольцевой паз под указанные концы рычагов, которые устанавливаются на колесе на заданных расстояниях друг от друга так, что ось их качания перпендикулярна плоскости колеса, а датчик деформации установлен на направляющей с возможностью поочередного контактирования с другими концами рычагов.

Источники информации, принятые во внимание при экспертизе

1. Известия высших учебных заведений. М., Машиностроение, 1970, Р 12, с. 12.

2. Известия высших учебных заведений. М., Машиностроение, 1968, Ф 9, с. 37 (прототип} .
