Реферат

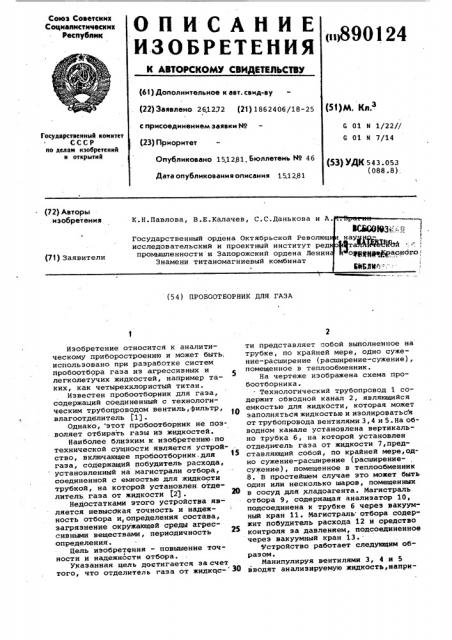

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

«п890124

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6! ) Дополнительное к авт. сеид-ву (22) Заявлено 261272 (21) 1862406/18-25 Я)М. Кл.

G N 1/22//

G N 7/14 с присоединением заявки ¹

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 15.1281. Бюллетень No 46 (53) УДК 543.053 (088 ° 8).

Дата опубликования описания 15.1281 (72) Авторы изобретения

К.Н.Павлова, В.E.Êàëà÷åâ, С.С.Данькова и A.

ВСЗЩ от:;. :;:.1 щ,Ж@ава

М о щ1щрвфраонбго;"

ВВВЛМ : =:"

Государственный ордена Октябрьской Революц исследовательский и проектный институт ред промышленности и Запорожский ордена Ленин

Знамени титаномагниевый комбинат (71) Заявители (54) ПРОБООТБОРНИК ДЛЯ ГАЗА

Изобретение относится к аналитическому приборостроению и может быть, использовано при разработке систем пробоотбора газа из агрессивных и легколетучих жидкостей, например таких, как четыреххлористый титан.

Йзвестен пробоотборник для газа, содержащий соединенный с технологическим трубоцроводом вентиль, фильтр, влагоотделитель (1J.

Однако, этот пробоотборник не позволяет отбирать газы из жидкостей.

Наиболее близким к изобретению по технической сущности является устройство, включающее пробьотборник.для газа, содержащий побудитель расхода, установленный на магистрали отбора, соединенной с емкостью для жидкости трубкой, на которой установлен отделитель газа от жидкости (2) .

Недостатками этого устройства является невысОкая точность и надежность отбора и,определения состава, загрязнение окружающей среды агрессивными веществами, периодичность определения.

Цель изобретения — повышение точ1 ности и надежности отбора.

Укаэанная цель достигается эа счет того, что отделитель газа от жидкцс- З0 ти представляет ""..îáîé выполненное на трубке, по крайней мере, оДно сужение-расширение (расширение-сужение), помещенное в теплообменник.

На чертеже изображена схема пробоотборника. . Технологический трубопровод 1 содержит обводной канал 2, являющийся емкостью для жидкости, которая может заполняться жидкостью и изолироваться от трубопровода вентилями 3, 4 и 5. На обводном канале установлена вертикально трубка 6, на которой установлен отдели ель газа от жидкости 7,представляющий собой, по крайней мере,одно сужение-расширение (расширениесужение), помещенное в теплообменник

8. Н простейшем случае это может быть один или несколько шаров, помещенных в сосуд для хладоагента. Магистраль отбора 9, содержащая анализатор 10, подсоединена к трубке 6 через вакуумный кран 11. Магистраль отбора содержит побудитель расхода 12 и средство контроля эа давлением, подсоединенное через вакуумный кран 13.Устройство работает следующим образом.

Манипулируя вентилями 3, 4 и 5 вводят анализируемую жидкость, напри890124 мер, четыреххлористый титан, в труб" ку 6 до верхнего уровня отделителя газа от жидкости 7. Б сосуд 8 заливают жидкий азот. По всей высоте отделителя газа от жидкости образуется перегородка из затвердевшего при температуре жидкого азота четыреххлористого титана, которая является с одной стороны газопроницаемым телом для прохождения газов, а с другой— выполняет конструктивное назначение, удерживает жидкость. Затем открывают вакуумный кран 11, в результате чего создается разрежение в верхней части трубки 6. Газ из жидкости, проходя через пробку из замороженной жидкости, поступает в магистраль 9 и оттуда на анализатор 10. Непрерывный отбор газа из жидкости производится при закрытом вентиле 5 и открытых

3 и 4..Измерение давления на магистрали отбора производят прибором,подсоединенным к магистрали через кран 13.

Созданный пробоотборник для газа позволяет осуществить непрерывный контроль газов, содержащихся в промышленных потоках агрессивных жидких продуктов, с высокой точностью определения примесей, например содержание азота и кислорода в четыреххлористых соединениях титана и кремния до 10 4. -10 6 вес. % . Это, в свою очередь, обеспечивает получение готовых продуктов высокого качества. Пробоотборник улучшает условия труда,исключает потери дорогостоящих продуктов, загрязнение окружающей среды агрессивными веществами..Он может быть использован в автоматических системах управления технологическими процессами и качеством продукции.

Формула изобретения

Пробоотборник для газа, содержащий побудитель -расхода, установленный на магистрали отбора, соединенной с емкостью для жидкости трубкой, на которой установлен отделитель газа от жидкости, о т л и ч а ю щ и йс я тем, что, с целью повышения точности и надежности отбора, отделитель

2О газа от жидкости представляет собой выполненное на трубке, по крайней мере, одно сужение-расширение (расширение-сужение), помещенное в теплообменник.

25 Источники информации, принятые во внимание при экспертизе

1, Ваня Я . Анализаторы газов и жидкостей. M., 1970, с. 46-47.

2. Авторское свидетельство СССР

У 260955, M., кл. G 01 N 7/14, 1964 (прототип).
