(72) Авторы изобретения

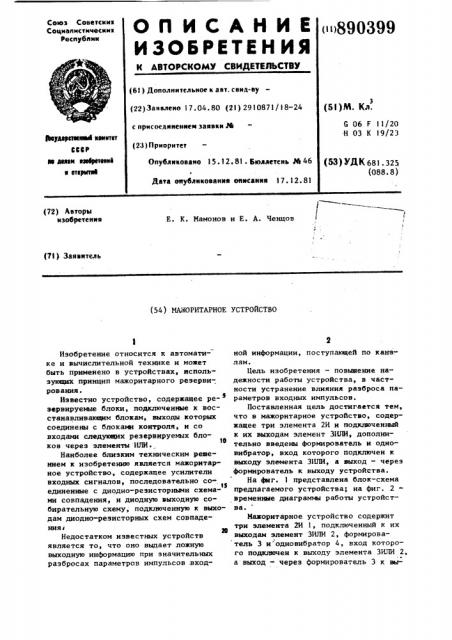

Е. К. Мамонов и Е. А. Ченцов (75) Заявитель (54} МАЖОРИТАРНОЕ УСТРОЙСТВО
Изобретение относится к автоматике и вычислительной технике и может быть применено в устройствах, нснользующих принцип мажоритарного резервирования.
Известно устройство, содержащее резервируемые блоки, подключенные к восстанавливающим блокам, выходы которых соединены с блокамю контроля, и со входами следующих резервируемых блоков через элементы ИЛИ..
Наиболее близким техническим рещением к изобретению является мажоритарное устройство, содержащее усилители входных сигналов, последовательно со 13 единенные с диодно-резисторными схемами совпадения, и диодную выходную собирательную схему, подключенную к выходам диодно-резисторных схем совпаденияг
Недостатком известных устройств является то, что оно выдает ложную выходную информацию при значительных разбросах параметров импульсов .входной информации, поступающей по кана.лам.
Цель изобретения — повьанение надежности работы устройства, в частности устранение влияния разброса параметров входных импульсов.
Поставленная цель достигается тем, что в мажоритарное устройство, содержащее три элемента 2И и подключений к их выходам элемент ЗИЛИ, дополнительно введены формирователь и одновибратор, вход которого подключен к выходу элемента ЗИЛИ, а выход — через формирователь к выходу устройства.
На фиг. 1 представлена блок-схема предлагаемого устройства; на фиг. 2временные диаграммы работы устройства.
Мажоритарное устройство содержит три элемента 2И 1, подключений к их выходам элемент ЗИЛИ 2, формирователь 3 и одновибратор 4, вход которого подключен к выходу элемента ЗИЛИ 2, а выход — через формирователь 3 к выФормула изобретения
25 ходу устройства. Импульсы входной информации поступают на резервированные входы, т.е. на входы трех элементов 2И 1 (обозначения позиций на фиг. 2 соответствуют номерам элементов на фиг. 1).
Устройство работает следующим образом.
При поступлении на три входа устройства входных информационных импульсов, соответствующих одному биту информации, не имеющих значительного разброса параметров и следующих с перекрытием, на выходе элемента ЗИЛИ 2 появляется один информационный импульс, который расширяется одновибратором 4 и через формирователь 3 поступает на выход устройства. Формирователь 3 формирует выходной импульс по переднему фронту расширенного импульса с выхода одновибратора 4. Длительность выходного импульса определяется параметрами времязадающих элементов формирователя 3. При поступлении на входы устройства входных информационных импульсов, имеющих такой мак— симальный разброс по длительности и времени появления, что ерекрываются по длительности, например, импульсы первого и второго, второго и третьего каналов (см. фиг. 2), на выходе элемента ЗИЛИ 2 появятся два выходных импульса (см. фиг. 2,2). Это является нарушением работы мажоритарных устройств и искажением поступившей резервированной информации в один бит.
890399 Д
В этом случае одновибратор 4 расширит первый импульс с выхода элемента
ЗИЛИ 2 (см. фиг. 2,4), а формирователь 3 сформирует узкий импульс по переднему фронту расширенного импульса (см. фиг. 2,3). Второй импульс с выхода элемента ЗИЛИ 2 (см. фиг. 2,2) не повлияет на работу одновибратора 4 и на выход устройства не пройдет (см. фиг, 2,3).
Таким образом, данное изобретение позволяет устранить искажение входной резервированной по каналам информации при значительном разбросе параметров входных канальных импульсов с помощью введенных одновибратора и формирователя, которые позволяют устранить второй (ошибочный) импульс при входной одиобитовой информации и сформировать один выходной импульс и тем самым значительно повысить надежность устройства.
Мажоритарное устройство, содержащее три элемента 2И и подключенный к их выходам элемент ЗИЛИ, о т л и— ч а ю щ е е с я тем, что, с целью повышения надежности, в него дополнительно введены формироВатель и одновибратор, вход которого подключен к выходу элемента ЗИЛИ, а выход — чеI
35 рез формирователь к выходу устройства.
890399 г.Я
