Реферат

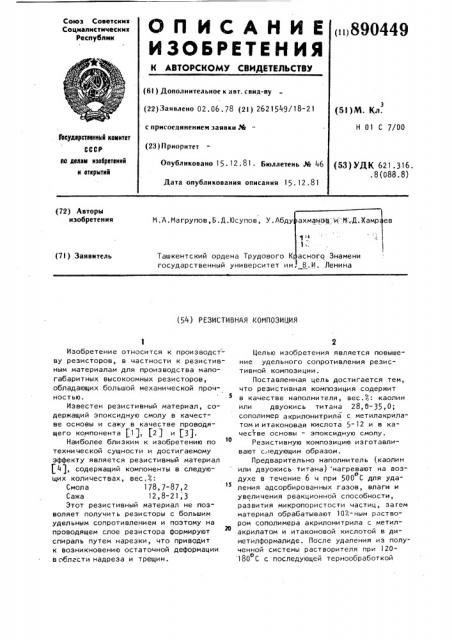

ОП ИСАКИИ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Реслублик

< 890449 (61) Дополнительное к авт. свил-ву (22) Заявлено 02. 06. 78 (21) 2621549/18-21 (5! )М. Кд.

Н 01 С 7/00 с присоединением заявки РЙ

Геаударетввнный комитет

СССР (23) Приоритет па делан нзебретеннй н втврытнй

Опубликовано 15. 12. S l . Бюллетень Pk 46

Дата опубликования описания 15.12 .8 1 (53) УДК 621.316. .8(088.8) (72) Авторы изобретения

М. А.Магрупов,Б.Д.Юсупов, У.Абду ев (7!) Заявитель

Ташкентский ордена Трудового К государственный университет им, В». И, (54) РЕЗИСТИВНАЯ КОМПОЗИЦИЯ

Изобретение относится к производству резисторов, в частности к резистивным материалам для производства малогабаритных высокоомных резисторов, обладающих большой механической прочностью. 5

Известен резистивный материал, содержащий эпоксидную смолу в качестве основы и сажу в качестве проводящего компонента (1), (2) и (31.

Наиболее близким к изобретению по технической сущности и достигаемому эффекту является резистивный материал (4), содержащий компоненты в следующих количествах, вес.3:

Смола 178,7-87,2

Сажа 12,8-21,3

Этот резистивный материал не позволяет получить резисторы с большим удельным сопротивлением и поэтому на проводящем слое резистора формируют спираль путем нарезки, что приводит к возникновению остаточной деформации в области надреза и трещин.

Целью изобретения является повышение удельного сопротивления резистивной композиции.

Поставленная цель достигается тем, что резистивная композиция содержит в качестве наполнителя, вес.3: каолин или двуокись титана 28,0-35,0; сополимер акрилонитрила с метилакрилатом и итаконовая кислота 5-12 и в качестве основы — эпоксидную смолу.

Резистивную композицию изготавливают следующим образом.

Предварительно наполнитель (каолин или двуокись титана) нагревают на возо духе в течение 6 ч при 00 С для удаления адсорбированных газов, влаги и увеличения реакционной способности, развития микропористости частиц, загем материал обрабатывают 10/-HblM раствором сополимера акрилонитрила с метилакрилатом и итаконовой кислотой в диметилформалиде. После удаления из полученной системы растворителя при 120180 С с последующей термообработкой

Смола, вес.3

Электропроводящая компонента

Электрическое

Энергия активации электропроводности сопротивление, Ом

НаполниТермообработанный сополимер, вес.3 тель, вес.3

10 - 10 0,03-0,01

5 б

10 — 10 0,06-0,03

1 9

28-29

30-32

33-35

12-11

10-8

Io лл

10 - 10 0,08-0,06

Как видно из таблицы, использование каолина или двуокиси титана, частицы которого покрыты пленкой из термообработанного сополимера, дает воз. можность получить разистивную композицию, обладающую сопротивлением в

9 широком диапазоне 10 -10 Ом. при следующем количественном соотношении компонентов, вес.1:

36 Наполнитель 28,0-35,0

Сополимер акрилонитрила с метилакрилатом и итаконовой кислотой 5-12 з Эпоксидная смола Остальное

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

NÃ 73049, кл. K 01 С 17/00, 1948.

2. Авторское свидетельство СССР

N 98004, кл. H 0 1 С 17/06, 1954.

Авторское свидетельство СССР

115270, кл. H 01 С 17/30, 1958.

4. Авторское свидетельство СССР

4 NÃ 122514, кл. Н 01 С 17/00, 1958 (прототип).

Формула изобретения

Резистивная композиция, содержащая эпоксидную смолу и минеральный наполнитель, например каолин, о т— личающаяся тем,что,с целью повышения удельного сопротивления, наполнитель дополнительно содержит сополимер акрилони1рила с метилакрилатом и итаконовой кислотой

Составитель М. Кузнецова

Техред А. Бабинец Корректор Г. Ot ap

Редактор N. Дылын

Заказ 11015/81 Тираж 787 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5.

Филиал ППП "Патент",г. Ужгород, ул. Проектная, 4

3 890449 4 в интервале 180-1200О С частицы напол- си с различным содержанием компоненнителя покрываются тонкой пленкой тер- тов. Каждую композицию смешивают при мообработанного сополимера. Получен- помощи ультразвука. После нанесения ный таким образом модифицированный на стеклянную трубку диаметром 1,8 мм наполнитель содержит 5-12 вес.г тер- и длиной 5 мм методом окунания и с мообработанного conor, имера. последующей полимеризацией существуюДля получения резистивных компози- щими методами полученные композиции ций, обладающих высоким электрическим имеют следующие характеристики (см. сопротивлением приготавливают три сме- таблицу) °
