Реферат

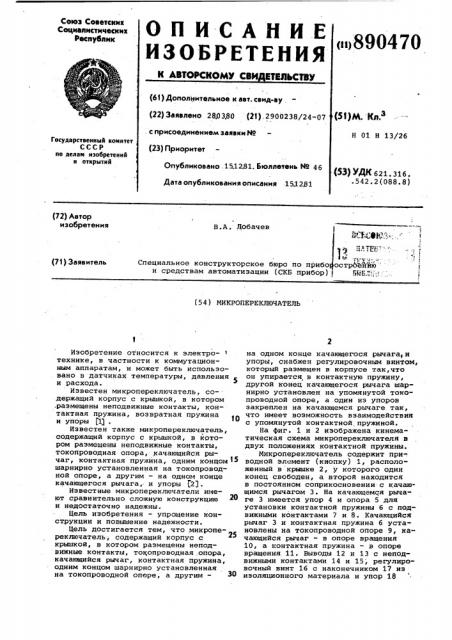

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТВЛЬСТВУ

Союз Советских

Социалистических

Реслублик ()890470 (á1) Дополнительное к авт. свид-ву (з1)м. -g>.3

Н 01 Н 13/26 (22) Заявлено 280380 (21) . 2900238/24-07 с присоединением заявки Йо

Государственный комитет

СССР но делам иэобретений и открытий (23) Приоритет

Опубликовано .151281. бюллетень Н9 46

Дата опубликования описания -151231 (53) УДК 621. 316. .542.2 (088.8) (72) Автор изобретения

В.А. Лобачев оСЫЭЫ3: ." 4 Y (;"." .

1:-,".". .

Специальное конструкторское бюро по прибо остроеййю и средствам автоматизации (СКБ прибор) 1 БЙЕЛ. ..::. -.. (71) Заявитель (54) МИКРОПЕРЕКЛЮЧАТЕЛЬ

Изобретение относится к электротехнике, в частности к коммутационным аппаратам, и может быть использовано в датчиках температуры, давления 5 и расхода.

Известен микропереключатель, содержащий корпус с крышкой, в котором .размещены неподвижные контакты, контактная пружина, возвратная пружина и упоры $1) .

Известен также микропереключатель, содержащий корпус с крышкой, в котором размещены неподвижные контакты, токопроводная опора, качающийся рычаг, контактная пружина, одним концом 15 шарнирно установленная на токопроводной опоре, а другим — на одном конце качающегося рычага,. и упоры 1.2 .

Известные микропереключатели имеют сравнительно сложную конструкцию и недостаточнО надежны.

Цель изобретения — упрощение конструкции и повышение надежности.

Цель достигается тем, что микропереключатель, содержащий корпус с крышкой, в котором размещены неподвижные контакты, токопроводная .опора, качающийся рычаг, контактная пружина, одним концом шарнирно установленная на токопроводной опоре, а другим— на одном конце качающегося рычага,и упоры, снабжен регулировочным винтом, который размещен в корпусе так,что он упирается в контактную пружину, другой конец качающегося рычага mapнирно установлен на упомянутой токопроводной опоре, а один из упоров закреплен на качающемся рычаге так, что имеет возможность взаимодействия с упомянутой контактной пружиной.

На фиг. 1 и 2 изображена кинематическая схема микропереключателя в двух положениях контактной пружины.

Иикропереключатель содержит при-. водной элемент (кнопку) 1, расположенный в крышке 2, у которого один конец свободен, а второй находится в постоянном соприкосновении с качающимся рычагом 3. На качающемся рычаге 3 имеется упор 4 и опора 5 для установки контактной пружины б с подвижнычи контактами 7 и 8. Качающийся рычаг 3 и контактная пружина б установлены на токопроводной опоре 9, качающийся рычаг - в опоре вращения

10, а контактная пружина — в опоре вращения 11. Выводы 12 и 13 с неподвижными контактами 14 и 15, регулировочный винт 16 с наконечником 17 иэ изоляционного материала и упор 18

890470

Сост.авитель Т. Гроздова

Редактор М. Дылын Техред Ж.Кастелевич Корректор Г. scrap

Заказ 11016/82 Тираж 787 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 располОжены в корпусе 19 с направляющими 20..

Микропереключатель работает следующим образом (фиг. 1}.

Регулировочным винтом 6 с наконечником 17 настраивают зону срабатывания микропереключателя. При при) ложении усилия к свободному концу

<приводного элемента 1 качающийся рычаг 3 поворачивается в опоре spa geния 10 и, преодолевая усилие контактной пружины.6, с помощью упора 4 приближает контактную пружину 6 к положению неустойчивого равновесия. При достижении положения неустойчивого равновесия контактная пружина 6 мгновенно вводит в соприкосновение подвижный контакт 7 с неподвижным контактом 14 и размыкает подвижный контакт 8 и неподвижный контакт 15, при этом подвижный контакт

8 опирается на упор 18 (фиг. 2).

При снятии усилия с приводного элемента 1 система возвращается в исходное положение.

Формула изобретения

Микропереключатель, содержащий корпус с крышкой, в котором размещены неподвижные контакты, токопроводная опора, качающийся рычаг, контактная пружина, одним концом шарнирно установленная на токопроводной опоре, а другим — на одном конце качающегося рычага, и упоры, о т л и ч а ю шийся тем, что, с целью упрощения конструкции и повышения надежности, он снабжен регулировочным винтом, который размещен в корпусе жк, что он упирается в контактную пружину, а другой конец качающегося рычага шарнирно установлен на упомя-!

5 нутой токопроводной опоре, а один из упоров закреплен на качающемся рычаге так, что имеет возможность взаимодействия с упомянутой контактной пружиной.

20 Источники информации, принятые во внимание при экспертизе

1. Патент CILIA 9 2999138, кл. 200-67, 1961.

2. Патент СССР Р 496615, кл. Н 01 Н 13/00, 1973.
