Союз Советски к

Социалистическик

Республик

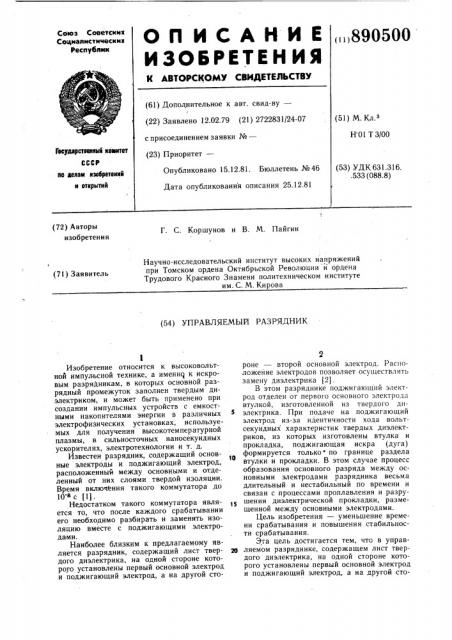

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 890500 (61) Дополнительное к авт. свид-ву— ! (22) Заявлено 12.02.79 (21) 2722831/24-07 (51) М. Кл.з с присоединением заявки №вЂ” (23) Приоритет—

H 01 Т 3/00

Гасударственный квинтет

СССР (53) УДК 631.316..533 (088.8) Опубликовано 15.12.81. Бюллетень №46

Дата опубликования описания 25.12.81 по делен изобретений и етнрытий (72) Авторы изобретения

Г. С. Коршунов и В. М. Пайгин

Научно-исследовательский институт высоких напряжений при Томском ордена Октябрьской Революции и ордена

Трудового Красного Знамени политехническом институте им. С. М. Кирова (71) Заявитель (54) УПРАВ,ЛЯЕМЫй РАЗРЯДНИК

Изобретение относится к высоковольтной импульсной технике, а именно к искровым разрядникам, в которых основной разрядный промежуток заполнен твердым диэлектриком, и может быть применено при создании импульсных устройств с емкостными накопителями энергии в различных электрофизических установках, используемых для получения высокотемпературной плазмы, в сильносточных наносекундных ускорителях, электротехнологии и т. д.

Известен разрядник, содержащий основные электроды и поджигающий электрод, расположенный между основными и отделенный от них слоями твердой изоляции.

Время включения такого коммутатора до

10ес (1).

Недостатком такого коммутатора является то, что после каждого срабатывании его необходимо разбирать и заменять изоляцию вместе с поджигающими электродами.

Наиболее близким к предлагаемому является разрядник, содержащий лист твердого диэлектрика, на одной стороне которого установлены первый основной электрод и поджигающий электрод, а на другой стороне — второй основной электрод. Рас»о ложение электродов позволяет осуществлять замену диэлектрика (2).

В этом разряднике поджигающий электрод отделен от первого основного электрода втулкой, изготовленной из твердого диэлектрика. При подаче на поджигающий электрод из-за идентичности хода вольтсекундных характеристик твердых диэлектриков, из которых изготовлены втулка и прокладка, поджигающая искра (дуга) формируется только по границе раздела втулки и прокладки. В этом случае процесс образования основного разряда между основными электродами разрядника весьма длительный и нестабильный по времени и связан с процессами проплавления и разрушения диэлектрической прокладки, размещенной между основными электродами.

Цель изобретения — уменьшение времени срабатывания и повышения стабильности срабатывания.

Эта цель достигается тем, что в управро ляемом разряднике, содержащем лист твердого диэлектрика, на одной стороне которого установлены первый основной электрод и поджигающий электрод, а на другоЙ сто890500

Формула изобретения

Составитель Е. Бочкова

Редактор В. Бобков Тех ред А. Бойкас Корректор М. Шароши

Заказ 1) 019/84 Тираж 637 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 роне — второй основной электрод, зазор между первым основным электродом и поджигающим электродом заполнен жидким диэлектриком.

На чертеже представлена принципиальная конструктивная схема предложенного разрядника.

Разрядник состоит из двух основных электродов 1 и 2 и поджигающего 3. Нижний основной электрод 2 выполнен плоским.

Между электродами помещен лист твердого диэлектрика 4, который может перемещаться в зазоре между основными электродами.

Электродная система помещена в разрядную камеру 5, заполненную жидким диэлектриком 6. Основной электрод 1 и поджигающий электрод 3 выполнены в виде двух стержней, расположенных на некотором расстоянии друг от друга. Возможно также и коаксиальное исполнение системы основного 1 и поджигающего 3 электродов.

Разрядник работает следующим образом. го

После подачи напряжения на основные электроды 1 и 2 подается импульс запуска на поджигающий электрод 3, что приводит к формированию канала разряда непосредственно в твердом диэлектрике. При этом происходит резкое искажение электрического поля основного разрядного промежутка что приводит к значительному увеличению напряженности электрического поля и быстрому пробою листа твердого диэлектрика.

После срабатывания разрядника осуществляется протяжка листа твердого диэлектрика с заданной скоростью. Время задержки срабатывания разрядника относительно момента подачи на пусковой электрод запускающего импульса, измеренное при рабочем напряжении 120 кВ, составляет 19+2 нс.

Таким образом, предложенный разрядник является простым по конструкции, отличается надежностью в работе, возможностью многократного использования и позволяет получить очень высокое быстродействие с наносекундной стабильностью. управляемый разрядник, содержащий лист твердого диэлектрика, на одной стороне которого установлены первый основной электрод и поджигающий электрод, а на другой стороне — второй основной электрод, отличающийся тем, что, с целью уменьшения времени срабатывания и повышения стабильности срабатывания, зазор между первым основным электродом и поджигающим электродом заполнен жидким диэлектриком.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 492017 Н 01 Т 3 00, 1974.

2. Патент Великобритании № 1110258, кл. Н IX. 1968.
