Реферат

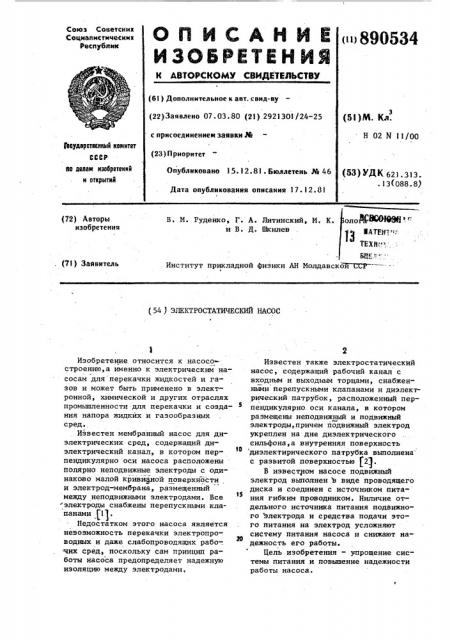

ОП ИСАНИВ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социвпистическии

Республик и 89О534 (61) Дополнительное к авт. саид-ву (22)Заявлено 07.03.80 (21) 2921301/-24-25 с присоединением заявки № (23) Приоритет (5!)М. Кл.

Н 02 N 11/00 (Ьоударотккиый комитет

СССР

h0 делам изобретений и открытий (53) @К 621. 313..13(088.8) Опубликовано 15. 12.81. Бюллетень № 46

Дата опубликования описания 17. 12а81 оло Ж (®86 " "-фД f PJf л, °;т

ТЕХН ", B. М. Руденко, Г. А. Литинский, М. К. и В. Д. Шкилев (72) Авторы изобретения

Институт прикладной физики АН Молдавскои 1:СР (71) Заявитель (54 ) ЭЛЕКТРОСТАТИЧЕСКИЙ НАСОС

Изобретение относится к насосостроению,а именно к электрическим насосам для перекачки жидкостей и газов и может быть применено в электронной, химической и других отраслях промышленности для перекачки и создания напора жидких и газообразных сред.

Известен мембранный насос для диэлектрических сред, содержащий диэлектрический канал, в котором пер" пендикулярно оси насоса расположены полярно неподвижные электроды с одинаково малой кривианой поверхности и электрод-мембрана, размещенный между неподвижными электродами. Все электроды снабжены перепускными клапанами (1).

Недостатком этого насоса является невозможность перекачки электропроводных и даже слабопроводящих рабо-. чих сред, поскольку сам принцип работы насоса предопределяет надежную изоляцию между электродами, Известен также электростатический насос, содержащий рабочий канал с входными и выходным торцами, снабженными перепускными клапанами и диэлектрический патрубок, расположенный перпендикулярно. оси канала, в котором размещены неподвижный и подвижный электроды, причем подвижный электрод укреплен на дне диэлектрического еильфона,а внутренняя поверхность диэлектирического патрубка выполнена с развитой поверхностью (2).

В известном насосе подвижный электрод выполнен i виде проводящего диска и соединен с источником питания гибким проводником. Ниличие отдельного источника питания подвижного электрода и средства подачи этого питания на электрод усложняют систему питания насоса и снижают надежность его работы.

Цель изобретения — упрощение системы питания и повышение надежности работы насоса.

890534 но перемещается вдоль рабочих каналов 1. Однонаправленность перемещения перекачиваемой среды создается системой перепускных клапанов 2. От5 верстие 7 в неподвижном электроде 4 позволяет воздуху свободно перемещаться при возвратно-поступательном движении подвижных электродов 5.

Выполнение подвижных электродов в виде электретов устраняет необходимость в дополнительном высоковольтном источнике питания, чем упрощается система питания и повышается на; дежность работы насоса в целом.

Использование инертного газа устраняет недостаток, присущий всем устройствам с электретами. В воздухе, например, всегда присутствует некоторое количество свободных ионов обоих полярностей которые под действием сил поля электретов соответствующей полярности притягиваются к ним, уменьшая тем самым напряженность внешнего поля электретов.

25 Энергия ионизации инертных газов: велика, свободных ионов в них практичеки нет. Следовательно, в атмосфере инертного газа не происходит ослаб-ление напряженности поля электрета. Наличие диэлектрической заслонки позволяет регулировать величину от.— верстия в неподвижном электроде и тем самым, изменяя газодинамическое сопротивление движению инвертного газа при работе насоса, плавно регулировать его мощность.

Формула изобретения

Цель достигается тем, что в электростатическом насосе, содержащем рабочий канал с входным и выходным торцами, снабженными перепускными клапа нами, и диэлектрический патрубок, расположенный перпендикулярно оси канала, в котором размещены неподвижный и подвижный электроды, причем подвижный электрод укреплен на дне диэлектрического сильфона, а внутренняя поверхность диэлектрического патрубка выполнена с развитой поверхностью, подвижный электрод

4 выполнен в виде униполярного электрета.

С целью повышения производитель1ности насос снабжен дополнительно вторым каналом, установленным параллельно первому, оба канала соединены упомянутым диэлектрическим патрубком, посередине которого установлен неподвижный электрод, а по обе стороны от него на диэлектрических сильфонах размещены электреты противоположной полярности, кроме того, неподвиж ный электрод снабжен отверстием и диэлектрической заслонкой отверстия, диэлектрический патрубок заполнен инвертным газом.

На чертеже изображен предлагаемый насос с двумя рабочими каналами вариант. . Электрический насос состоит из двух рабочих каналов 1, в торцах которых расположены перепускные клапаны 2, и диэлектрического патрубка 3, в котором расположены неподвижный электрод 4 и подвижные электроды-электреты 5 на диэлектрических сильфонах 6. Неподвижный электрод снабжен отверстием 7 и диэлектрической заслонкой 8, регулирующей величину последнего.

Насос -работает следующим образом.

На неподвижный электрод 4 подается высокое напряжение определенной полярности. Под действием сил электростатического взаимодействия электрет оцноименной полярности отталкивается от неподвижного электрода, а противоположной-притягивается к нему. Свободное перемещение электродов электретов обеспечивают диэлектрические сильфоны 6. Полярность напря1 жения на неподвижном электроде пе= риодически изменяется, в результате чего подвижные электроды-электреты co" вершают возвратно-поступательное движение и перекачиваемая средa целенаправлен1. Электростатический насос, содержащий рабочий канал с входным и выходным торцами, снабженными перепускными клапанами, и диэлектрический патрубок, расположенный перпендикулярно оси канала, в котором размещены неподвижный и подвижный электроды, причем подвижный электрод укреплен на дне диэлектрического сильфона, а внутренняя поверхность диэлектри- . ческого патрубка выполнена с развитой поверхностью, о т л и ч а ю— шийся тем, что, с целью упрощения системы питания и повышения надежности, подвижный электрод выполнен в виде униполярного электрета.

2, Насос по п. 1, о т л и ч а юшийся тем, что, с целью повьппения производительности, насос снаб890534 жен дополнительно вторым каналом, установленным параллельно первому, оба канала соединены упомянутым диэлектрическим патрубком, посередине которого установлен неподвижный электрод, а по обе стороны от него на диэлектрических сильфонах размещены электреты противоположной полярности.

3. Насос по п. 2, о т л и ч а юшийся тем, что неподвижный электрод снабжен отверстием и диэлектрической заслонкой отверстия.

4, Насос по пп. 2 и 3, о т л и— ч а ю шийся тем, что диэлектрический патрубок заполнен инвертньм газом. э Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке 11 2710021/25, кл. Н 02 N ll/00, 13.12.78.

2. Авторское свидетельство СССР по заявке Ф 2886649/25, кл. Н 02 И 11/00, 20.02.80 (прото тип) .

Составитель Б. Баев

Редактор Н. Ромжа . Техред 3. Фанта Ко екто М. Демчик

PP Р

Заказ 11022/85 Тираж 733 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Иосква Ж-35 Раушская наб. д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная,
