Устройство для регулирования частоты вращения асинхронного электродвигателя

Устройство для регулирования частоты вращения асинхронного электродвигателя

Иллюстрации

Показать все

Реферат

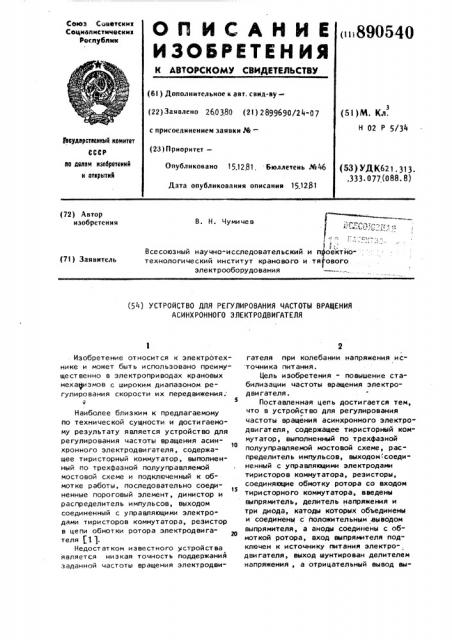

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сецнвпнстмческнх

Республик ()890540 (6I ) Дополнительное к авт. синд-ву— (22) Заявлено 260380 (21) 28ЭЭ6Э0/24-07 с прнсоелнненнем заявкн М— (23) Приоритет—

Опубликовано 15.1281. Бюллетень М46

Дата опубликования описания 15,1251 (51)М, Кл.

Н 02 Р 5/34

ЗЪоудорстеенный комитет

СССР

Ilo делом изобретений н открытий (53) УДК621. 313.,333. 077,(088. 8) (72) Автор изобретения

В. Н. Чуми че в

Ф

1

Всесоюзный научно-исследовательский и пфоектнотехнологический институт кранового и тягового

t электрооборудования (71) Заявитель (54) УСТРОИСТВО ДЛЯ РЕГУЛИРОВАНИЯ ЧАСТОТЫ ВРАЩЕНИЯ

АСИНХ РОННОГО ЭЛЕКТРОДВИГАТЕЛЯ

Изобретение относится к электротехнике и может быть использовано преимущественно в электроприводах крановых механизмов с широким диапазоном регулирования скорости их передвижения;

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является устройство для регулирования частоты вращения асинхронного электродвигателя, содержащее тиристорный коммутатор, выполненный по трехфазной полууправляемой мостовой схеме и подключенный к обмотке работы, последовательно соединенные пороговый элемент, динистор и распределитель импульсов, выходом соединенный с управляющими электродами тиристоров коммутатора, резистор в цепи обмотки ротора электродвигателя 1 1).

Недостатком известного устройства является низкая точность поддержания заданной частоты вращения электродви2 гателя при колебании напряжения источника питания.

Цель изобретения - повышение стабилизации частоты вращения электродвигателя.

Поставленная цепь достигается тем, что в устройство для регулирования частоты вращения асинхронного электродвигателя, содержащее тиристорный коммутатор, выполненный по трехфазной полууправляемой мостовой схеме, распределитель импульсов, выходом соединенный с управляющими электродами тиристоров коммутатора, резисторы, соединяющие обмотку ротора со входом тиристорного коммутатора, введены выпрямитель, делитель напряжения и три диода, катоды которых объединены и соединены с йоложительным выводом выпрямителя, а аноды соединены с обмоткой ротора, вход выпрямителя подключен к источнику питания электро-. двигателя, выход шунтирован делителем напряжения, а отрицательный вывод вы890540

% !

О

Формула изобретения

56

5S прямителя соединен со входом распределения импульсов.

Кроме того, в устройство для регулирования частоты вращения асинхронного электродвигателя введены три дополнительных диода, катоды которых соединены с обмоткой ротора, а аноды объединены и соединены с выходом коммут ат ор а.

На фиг. 1 и 2 показана блок-схема у строй ст ва.

Устройство содержит тиристорный коммутатор 1 в цепи обмотки ротора

2 электродви гателя 3, резисторы 4, соединяющие обмотку ротора 2 с тиристорным коммутатором 1, выпрямитель

5, три диода 6, аноды которых соединены с обмоткой ротора 2, а катоды общей точкой соединены с положительным выводом 7 выпрямителя 5 к отриц ател ьному вы воду 8, положительному выводу 7 выпрямителя 5 подключен делитель 9 напряжения, вход выпрямителя

5 соединен через резисторы 10 с источником питания электродвигателя 3, распределитель 11 импульсов входом . соединен с выходом 8 выпрямителя 5, а выходом- с управляющими электродами тиристоров коммутатора 1, контактор 12, соединяющий резисторы 4 по схеме "Звезда", командоаппарат 13, один выход которого соединен с управляющим входом контактора 12, а другим выходом - с управляющим входом делителя 9 напряжения, контактор 14, соединяющий обмотку статора двигателя

3 с источником питания.

Устройство (фиг. 2) содержит дополнительные три диода 15, которые совместно с диодами 6 образуют трехфазный выпрямительный мост, анодная группа которого соединены с выходом тиристорного коммутатора 1.

Э

Устройство работает следующим образом.

При включении контактора 14 напряжение источника питания подается на обмотку статора электродвигателя 3

С обмотки ротора 2 напряжение через диоды 6, делитель 9 напряжения и распределитель 11 импульсов подается на управляющие электроды тиристоров коммутатора 1, последний включается и эв мыкает обмртку ротора 2 через резисторы 4. Электродвигатель 3 создает вращающий момент и по мере его разгона величина напряжения обмотки ротора уменьшается и при достижении заданной частоты, задаваемой делителем

9 напряжения, управляющие импульсы не поступают на вход тиристорного коммутатора 1 в связи с тем, что напряжение на выходе выпрямителя 5 становится выше выпрямленного напряжения обмотки ротора 2. Обмотка ротора 2 электродви гателя 3 размыкается, а поэтому частота вращения его уменьшается до тех пор, пока напряжение обмотки ротора не станет выше напряжения выпрямителя 5 ° Далее тиристорный коммутатор 1 снова включается и все процессы повторяются. Во втором варианте устройства напряжение обмотки ротора 2 выпрямляется выпрямителем, собранным по трехфаэной мостовой схеме на диодах б и 15, и сравни,ваются с напряжением выпрямителя 5.

При изменении напряжения источника питания пропорционально изменяется напряжение обмотки ротора и напряжение на выходе выпрямителя 5, а поэтому их разность и соответственно частота вращения не зависит от колебания напряжения источника питания.

Таким образом, устройство позволяет регулировать частоту вращения электродвигателя в широких пределах вне зависимости от колебания напряжения источника питания.

1, У стройст во для регулирования частоты вращения асинхронного электродвигателя, содержащее тиристорный коммутатор, выполненный на трехфазной полууправляемой мостовой схеме, распределитель импульсов, выходом соединенный с управляющими электродами тиристоров коммутатора, резисторы, соединяющие обмотку ротора со входом тиристорного коммутатора, отли чающее ся тем, что, с целью повышения точности стабилизаци частоты вращения, в него введены" выпрямитель, делитель напряжения и три диода, катоды которых объединены и соединены с положительным выводом выпрямителя, а аноды соединены с обмоткой ротора, вход выпрямителя подключен к источнику питания электро-. двигателя, выход шунтирован делителем напряжения, а отрицательный вывод выпрямителя соединен,со входом распределителя импульсов.

890540

2. Устройство по и. 1, о т л и ч а ю щ е е с в, тем, что в него введены три дополнительных диода, катоды которых соединены с обмоткой ротора, а аноды объединены и соединены с выходом коммутатора.

Источники информации, принятые во внимание прц эксперткЗе

1, Авторское свидетельство СССР

$ flo заявке Р .2801214/24-07, кл. H 02 P 5/34, 17.07,79.

890540

Составитель В. Боев

Техред Д. Дц Корректор Н. Стец

Редактор Н. Минко

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Заказ 11023/86 Тираж 733 Подкисное

ВНИИПИ Государственного комитета СССР ко делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4j5
