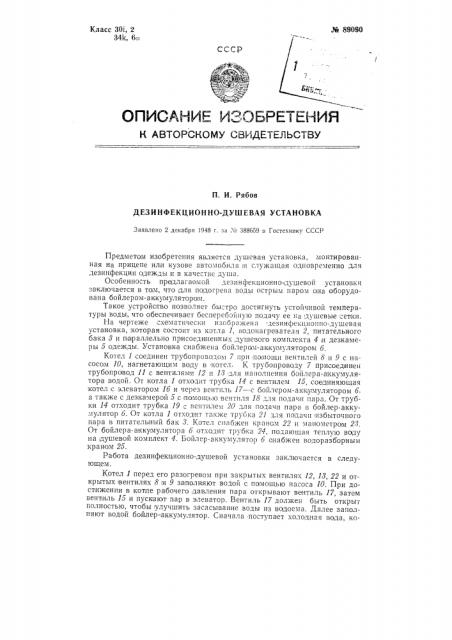

Ж 89090
Класс 30i, 2
34k, бо1
СССР
ОПИСАНИГ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ
П. И. Рябов
ДЕЗИ НФЕКЦИОН HO-ДУШЕВАЯ УСТАНОВКА
Заявлено 2 декабря !948 г. аа X 388659 в Гостехнику СССР
Предметоьм изобретения является душевая установка, монтированная на прицепе или кузове автомобиля и служащая одновременно для дезинфекциями одежды и в качестве душа.
Особен ность предлагаемой дезинфекционноядушевои установки заключается в том, что для подогрева воды острым паром она оборудована бойлером-аккумуляторам.
Такое устройство позволяет быстро достигнуть устойчивой температуры воды, что обеспечива ет бесперебойную подачу ее на душевые сетки.
На чертеже схематически изображена дезинфекционно-душевая установка, которая состоит из котла 1, водонагревателч 2, питательного бака 3 и па раллельно присоединенных душевого комплекта 4 и дезкамеры 5 одежды. Установка снабжена бойлерам-аккумулятором 6.
Котел 1 соединен трубопроводом 7 при памощи вентилей 8 и 9 с насосом 10, нагнетающим воду в котел. К трубопроводу 7 присоединен трубоправод 11 с в ентилями 12 и 18 для наполнения бойлера-аккумулятора водой. От котла 1 отхадит трубка 14 с вентилем 15, сое д иняющая котел с элеватором 16 и через вентиль 17 — с бойлером-аккумулятором 6, а также с дезкамерой 5 с помощью вентиля 18 для подачи пара. От трубки 14 отходит трубка 19 с вентилем 20 для подачи пара в бойлер-аккумулятор 6. От котла 1 отходит также трубка 21 для подачи .избыточного пара в питательный бак 3. Котел снабжен кранам 22 и манометроьм 2>.
От бойлера-аккумулятора 6 отходит трубка 24, подающая теплую воду на душевой комплект 4. Бойлер-.аккумулятор 6 снабжен водоразборным краном 25.
Работа дезинфекционно-,душевой установки заключается в следуюгцем.
Котел 1 перед его разогревом при закрытых вентилях 12, 18, 22 и открытых вентилях 8 и 9 заполняют водой с памощью насоса 10, При досъиж ении в котле рабочего .давления пара открывают вентиль 17, затем вентиль 15 и пускают пар в элеватор. Вентиль 17 должен быть открыт полностью, чтобы улучшить засасывание воды из вадоема. Далее заполняют водой бойлер-аккумулятор. Сначала поступает холодная вода, ко
