Реферат

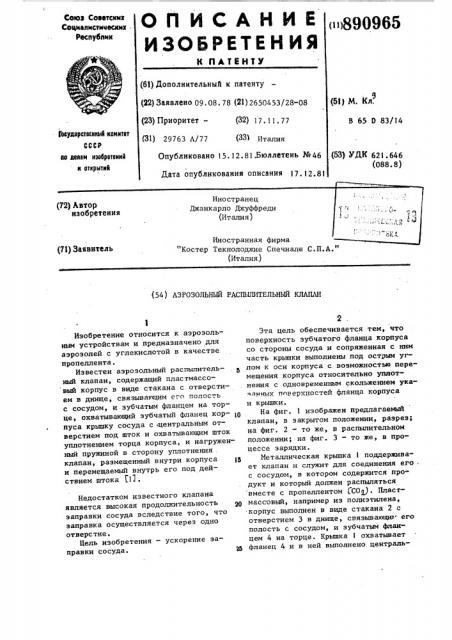

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 09. 08. 78 (21) 26S04S3/28-08 (23) Приоритет — (32) 17.11 77 (3l) 29763 А/77 (33) Италия

Опубликовано 15.12.8).Бюллетень № 46

Дата опубликования описания )7.12.8) Союз Советских

Соцреалистических

Республик (i i>890965 (5l) м. KJl.

В 65 0 83/14

Гоаударатвены)) квинтет

СССР ае деяви язабрвтвник я атхрытяк (53) УДК 621.646 (088.8) (71) Заявитель

"KocTep Текнолоджие Спечиале C.II.A. (Италия) (54) АЭРОЗОЛЬНЫЙ РАСПЫЛИТЕЛЬНЫЙ КЛАПЛН

Изобретение относится к аэрозольным устройствам и предназначено для аэрозолей с углекислотой в качестве пропеллента.

Известен аэрозольный распылительный клапан, содержащий пластмассовый корпус в виде стакана с отверстием в днище, связывающим его полость с сосудом, и зубчатым фланцем на торце, охватывающий зубчатый фланец кор- )p пуса крышку сосуда с центральным отверстием под шток и охватывающим шток уплотнением торца корпуса, и нагруженный пружиной в сторону уплотнения . клапан, размещенный внутри корпуса 15 и перемещаемый внутрь его под действием штока 511.

Недостатком известного клапана является высокая продолжительность заправки сосуда вследствие того, что заправка осуществляется через одно отверстие.

Цель изобретения — ускорение заправки сосуда. 35

Эта цель обеспечивается тем, что поверхность зубчатого фланца корпуса со стороны сосуда и сопряженная с ням часть крышки выполнены под острым углом к оси корпуса с возможностью перемещения корпуса относительно уплотнения с одновременным скольжением указ нных поверхностей фланца корпуса и крышки.

На фиг. 1 изображен предлагаемый клапан, в закрытом положении, разрез; на фиг. 2 — то же, в распыпительном положении;.на фиг. 3 — то же, в процессе зарядки.

Металлическая крышка 1 поддерживает клапан и служит для соединения его . с сосудом, в котором содержится продукт и который должен распыляться вместе с пропеллентом (СО ). Пластмассовый, например из полиэтилена, корпус выполнен в виде стакана 2 с отверстием 3 в днище, связывающими его полость с сосудом, и зубчатым флакцем 4 на торце. Крышка 1 охватывает фланец 4 и в ней выполнено централь890965 ,части 10 крышки скользят друг относительно друга, создавая дополнительный канал для подачи СО в сосуд (этот канал показан на фиг.3 стрелками

А) .После выравнивания давления в полости стакана и сосуде стакан 2 возвращается в исходное положение,при этом сопряженные поверхности фланца и крышки скользят в обратном направле10

Образование в клапане дополнительного канала ускоряет заправку сосуда. формула изобретения ное отверстие 5 под шток б и установлено охватывающее шток 6 уплотнени 7 торца корпуса.,Клапан 8 размещен внут ри стакана 2, перемещается внутрь его под действием штока 6 и нагружен пружиной 9 в сторону уплотнения 7. Поверхность зубчатого фланца 4 и сопря. женная с ним часть 10 крьппки 1 выпол иены под острым углом к оси корпуса с возможностью перемещения корпуса относительно уплотнения 7 с одновременным скольжением указанных поверхкостей фланца и корпуса в процессе зарядки. Внутри стакана 2 выполнены ,направляющие ребра 11. В штоке 6 вы- 1З полнены поперечные отверстия 12. Клацан снабжен для работы кнопкой 13, установленной на шток 6, и для зарядки зарядной головкой 14 °

Для распыления продукта нажимается кнопка 13, при этом открываются отверстия 12 в штоке 6 и клапан 8 отходит от уплотнения 7. В таком положе.нии продукт может выходить наружу через отверстие 3, полость стакана 2, отверстия 12, осевой канал в штоке 6 и обычные каналы в кнопке.13.

Процессу зарядки сосуда углекислотой (СО ) предшествует наполнение сосуда специфическим продуктово, напри30 мер лаком для волос, при этом шток б еще не установлен. С помощью зарядной головки 14, соединенной с источником

СО, клапан 8 отжимается от уплотне-,,.ния 7. Газ проходит в полость стакана 2 и далее через отверстие 3 попа-

35 дает в сосуд. Из-за малости отверстия 3 в полости стакана создается большее давление, чем в сосуде. Это избыточное давление отжимает стакан 2 от уплотнения 7, при этом сопряженные

4О поверхности зубчатого фланца 4 и

Азрозольный распылительный клапан, содержащий пластмассовый корпус в виде стакана с отверстием в днище, связывающим его полость с сосудом, и зубчатым фланцем на торце, охватывающую зубчатый фланец корпуса крышку сосуда с центральным отверстием под шток и охватывающим шток уплотнением торца корпуса, и нагруженный пружиной в сторону уплотнения клапан, размещенный внутри корпуса и перемещаемый внутрь его под действием штока, отличающийся тем, что, с целью ускорения заправки сосуда, поверхность зубчатого фланца корпуса со стороны сосуда и сопряженная с ним часть крышки выполнены под острым углом к оси корпуса с воэможностью пере-. мещения корпуса относительно уплотнения с одновременным скольжением указанных поверхностей фланца корпуса и крышки..

Источники информации, принятые во внимание при экспертизе

1, Патент США У 3434633, кл. 222-402.13, опублик. 1969.
