Реферат

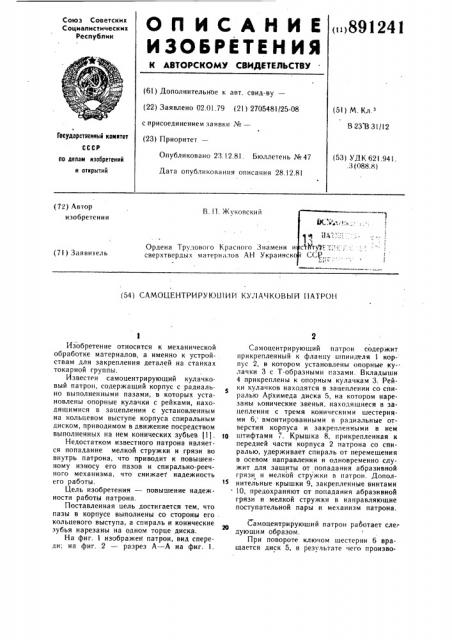

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

< >891241 (61) Дополнительное к авт. свид-ву— (22) Заявлено 02.01.79 (21) 2705481/25-08 (5! ) М. Кл.а с присоединением заявки №вЂ” (23) Приоритет—

В 23 В 31/12

Государственный комнтет

Опубликовано 23.12.81. Бюллетень №47

Дата опубликования описания 28.12.81 (53) УДК 621.941, .3 (088.8) но делам нзооретеннй и открытий (72) Автор изобретения

В. Il. Жуковский

Ордена Трудового Красного Знамени сверхтвердых материалов AH Украинск (71) Заявитель (54) САМОЦЕНТРИРУЮП(ИИ КУЛАЧКОВЫИ I IATPOIA

Изобретение относится к механической обработке материалов, а именно к устройствам для закрепления деталей на станках токарной группы.

Известен самоцентрируюший кулачковый патрон, содержащий корпус с радиально выполненными пазами, в которых установлены опорные кулачки с рейками, находягцимися в зацеплении с установленным на кольцевом выступе корпуса спиральным диском, приводимом в движение посредством выполненных на нем конических зубьев (!).

Недостатком известного патрона является попадание мелкой стружки и грязи во внутрь патрона, что приводит к повышенному износу его пазов и спирально-реечного механизма, что снижает надежность его работы.

Цель изобретения — повышение надежности работы патрона.

Поставленная цель достигается тем, что пазы в корпусе выполнены со стороны его кольцевого выступа, а спираль и конические зубья нарезаны на одном торце диска.

На фиг. изображен патрон, вид спереди: на фиг. 2 — разрез А — А на фиг. I.

Самоцентрируюший патрон содержит прикрепленный к фланцу шпинделя 1 корпус 2, в котором установлены опорные ку-. лачки 3 с T-образными пазами. Вкладыши

4 прикреплены к опорным кулачкам 3. Рейки кулачков находятся в зацеплении со спиралью Архимеда диска 5, на котором нарезаны конические звенья, находягциеся в зацеплении с тремя коническими шестернями 6, вмонтированными в радиальные отверстия корпуса и закрепленными в нем то штифтами 7. Крышка 8, прикрепленная к передней части корпуса 2 патрона со спиралью, удерживает спираль от перемешения в осевом направлении и одновременно служит для зашиты от попадания абразивной грязи и мелкой стружки в патрон. Дополнительные крышки 9, закрепленные винтами

10, предохраняют от попадания абразивной грязи и мелкой стружки в направляющие поступательной пары и механизм патрона.

Гамоцентрируюший патрон работает сле.дующим образом.

При повороте ключом шестерни 6 врашается диск 5, в результате чего произво89124!

Формула, изобретения

Составитель А. Никифоров

Техред A. Бойкас Корректор! . Р«н«ни«

Тираж 1,151 11одписное

ВНИИПИ Государственного комитета СССР по делам изо4ретеиий и от крытий

113035, Москва. Ж вЂ” 5, Раушская на4.; д. 4/Ь

Филиал ППП Патентэ, r. Ужго1к д, ул. Проектная, 4 днтся перемегцеиие кулачков 3, которые соединсllhl со спиралью при BOMolllH реек.

Благодаря изобретению затрудняется попадание челкой стружки и грязи вовнутрь патрона, чем обеспечивается повышение на- дежности его работы.

Самоцентрирующий кулачковый патрон, содержащий корпус с радиально выполненными пазами, в которых установлены опорные кулачки с рейками, находящимися в зацеплении с установленным на кольцевом выступе корпуса спиральным диском, приводимым в движение посредством выполненных на нем конических зубьев, отличающийся тем, что, с целью повышения надежно сти работы, пазы в корпусе выполнены со стороны его кольцевого выступа, а спираль и конические зубья нарезаны на одном торце диска.

1О Источники информации, принятые во внимание при экспертизе

1. Самоцентрирующие кулачковые ь троны. ГОСТ 2675 — 71.
