Реферат

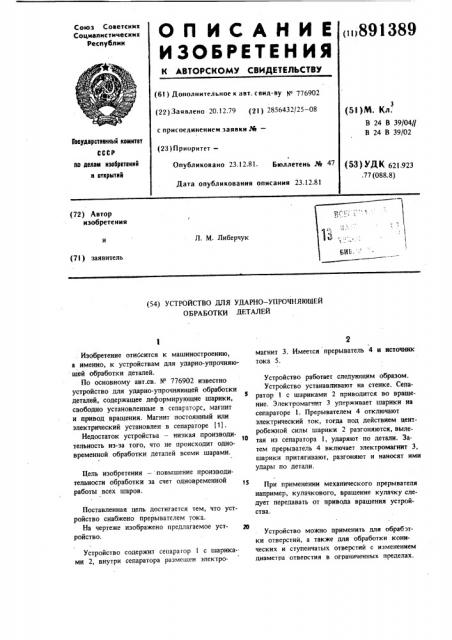

Союз Советских

Социалистических республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()891389 (61) Дополнительное к авт. свил-ау к 776902 (22) Заявлено 20.12.79 (21) 2856432/25 — 08 (5! )М. Кл.

В 24 В 39/04//

В 24 В 39/02 с прксоелиненкем заявки Лй—

Гаиударстввииый квмитвт (28) П риоритет—

Опубликовано 23.12.81. Бюллетень Лв 47

Дата опубликования описания 23.12.81

Il0 делам изварвтвиий к открытий (53) УДК 621.923.77 (088.8) (72) Автор изобретения

Л. М. Либерчук (7! ) заявитель (54) УСТРОЙСТВО ДЛЯ УДАРНΠ— УПРОЧНЯЮЩЕЙ

ОБРАБОТКИ ДЕТАЛЕЙ. Изобретение относится к машиностроению, а именно, к устройствам для ударно-упрочняющей обработки деталей.

По основному авт.св. Р 776902 известно устройство для ударно-упрочняющей обработки

5 деталей, содержащее деформирующие шарики, свободно установленные в сепараторе, магнит и привод вращения. Магнит постоянный илн электрический установлен в сепараторе (1).

Недостаток устройства — низкая производительность из-за того, что не происходит одновременной обработки деталей всеми шарами.

Цель изобретения — повышение производительности обработки за счет одновременной работы всех шаров.

Поставленная цель достигается тем, что устройство снабжено прерывателем тока.

На чертеже изображено предлагаемое уст- эо ройство.

Устройство содержит cenaparop 1 с шарика-. ми 2, внутри сепаратора размешен электромагнит 3. Имеется прерыватель 4 и источник тока 5.

Устройство работает следующим образом.

Устройство устанавливают на стенке. Сепаратор 1 с шариками 2 приводится во вращение. Электромагнит 3 улерживает шарики на сепараторе 1. Прерывателем 4 отключают электрический ток, тогда под действием центробежной силы шарики 2 разгоняются, вылетая из сепаратора 1, ударяют по детали. Затем прерыватель 4 включает электромагнит 3, шарики притягивают, разгоняют и наносят ими удары по Летали.

При применении механического прерывателя например, кулачкового, вращение кулачку следует передавать от привода вращения устройства.

Устройство можно применить для обрабэтки отверстий, а также для обработки конических н ступенчатых отверстий с изменением диаметра отверстия в ограниченных пределах.

891389

Составитель С. Чукаева

Техред Т.Маточка

Корректор А, Дзятко

Редактор Г. Кацалап

Заказ 11099/20

Тираж 918 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д, 4/5

Филиал ППИ "Патент", r. Ужгород, ул. Проектная, 4

Изобретение обеспечивает повьппение производительности в результате одновременной работы всех шаров.

Формула изобретения

Устройство для ударно-упрочняющей обра-: ботки деталей по авт.св. М 776902, о т л ич а ю вн e e с я тем, что, с целью по;:ьi шения производительности, Оно снабжено прерывателем тока.

Источники информация, принятые во внимание при экспертизе

1. Авторское свидетельство СССР И 776902, кл. В 24 В 39/04, 1978
