Союз Советскик

Социалистическик

Реслублик

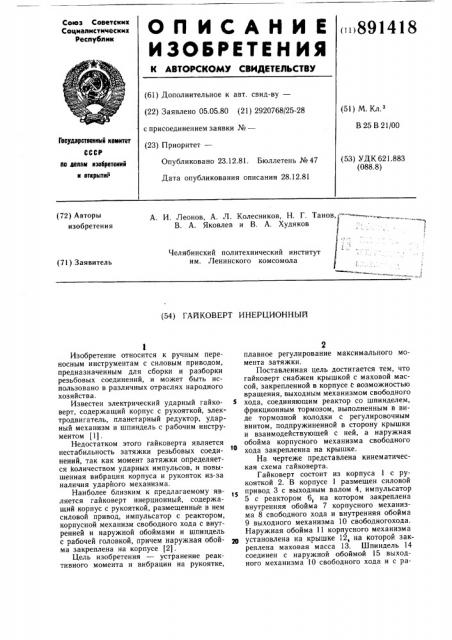

ОП ИСАНИЕ

И ЗЬБрвЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.05.80 (21) 2920768/25-28 с присоединением заявки №вЂ” (23) Приоритет— (51) М. К .

В 25 В 21/00

Гасударственный квветет (53) УДК 621.883 (088.8) Опубликовано 23.12.81. Бюллетень № 47

Дата опубликования описания 28.12.81 па аелан кзввретеккй

N аткритий (72) Авторы изобретен ия

А. И. Леонов, А. Л. Колесников, Н. Г. Танов, -==

В. А. Яковлев и В. А. Худяков !

Челябинский политехнический институт им. Ленинского комсомола (71) Заявитель (54) ГАЙКОВЕРТ ИНЕРЦИОННЫЙ

Изобретение относится к ручным переносным инструментам с силовым приводом, предназначенным для сборки и разборки резьбовых соединений, и может быть использовано в различных отраслях народного хозяйства.

Известен электрический ударный гайко- 5 верт, содержащий корпус с рукояткой, электродвигатель, планетарный редуктор, ударный механизм и шпиндель с рабочим инструментом (1) .

Недостатком этого гайковерта является нестабильность затяжки резьбовых соединений, так как момент затяжки определяется количеством ударных импульсов, и повышенная вибрация корпуса и рукояток из-за наличия ударйого механизма.

Наиболее близким к предлагаемому является гайковерт инерционный, содержащий корпус с рукояткой, размещенные в нем силовой привод, импульсатор с реактором, корпусной механизм свободного хода с внутренней и наружной обоймами и шпиндель с рабочей головкой, причем наружная обойма закреплена на корпусе (2).

Цель изобретения — устранение реактивного момента и вибрации на рукоятке, плавное регулирование максимального момента затяжки.

Поставленная цель достигается тем, что гайковерт снабжен крышкой с маховой массой, закрепленной в корпусе с возможностью вращения, выходным механизмом свободного хода, соединяющим реактор со шпинделем, фрикционным тормозом, выполненным в виде тормозной колодки с регулировочным винтом, подпружиненной в сторону крышки и взаимодействующей с ней, а наружная обойма корпусного механизма свободного хода закрепленна на крышке.

На чертеже представлена кинематическая схема гайковерта.

Гайковерт состоит из корпуса 1 с рукояткой 2. В корпусе 1 размещен силовой привод 3 с выходным валом 4, импульсатор

5 с реактором 6, на котором закреплена внутренняя обойма 7 корпусного механизма 8 свободного хода и внутренняя обойма

9 выходного механизма 10 свободногохода.

Наружная обойма 11 корпусного механизма установлена на крышке 12, на которой закреплена маховая масса 13. Шпиндель 14 соединен с наружной обоймой 15 выходного механизма 10 свободного хода и с ра891418 бочей головкой 16, Крышка 12 установлена в корпусе 1 на подшипниках 17. В корпусе 1 размещен фрикционный тормоз, выполненный в виде тормозной колодки 18, пружины

19, регулировочного винта 20 с гайкой 21.

Гайковерт работает следующим образом.

Импульсатор 5 преобразует вращательное движение силового привода в колебательные движения реактора 6. Положительный импульс через внутреннюю 9 и наружную 15 обоймы выходного механизма свободного хода передается на шпиндель с рабочей головкой, при этом корпусной механизм 8 свободного хода разомкнут.

Отрицательный импульс через внутреннюю 7 и наружную 11 обоймы корпусного механизма передается на крышку, при этом выходной механизм свободного хода размыкается. Импульсатор 5 совместно с корпусным и выходным механизмами 8 и 10 свободного хода составляет автоматическую бесступенчатую передачу, регулирующую скорость завинчивания в зависимости от момента на резьбовом соединении. Когда момент сопротивления вращению рабочей головки невелик, рабочая головка вращается с максимальной скоростью и величина положительного и отрицательного импульсов. мала. При этом крышка неподвижна, на руки рабочего передается незначительный отрицательный импульс, который полностью гасится моментом инерции корпуса и крышкаи с маховой массой.

Как только гайка прошла вхолостую ЗО резьбу и началась дотяжка, величина импульсов мгновенно возрастает до величины, необходимой для окончательной затяжки (это следует из автоматизма передачи) .

При этом положительный импульс дозатягивает гайку, а отрицательный вращает крышку с маховой массой,и на руки рабочего передается момент, равный моменту сопротивления вращения крышки. При дотяжке резьбового соединения крышка с маховой массой не успевает разогнаться до макси- 4О мальных оборотов, весь отрицательный импульс идет на разгон крышки, что позволяет задать незначительный момент сопротивления вращения крышки. Это ведет к тому, что рабочий практически не ощущает реактивного момента.

Используя маховую массу с различными моментами инерции, можно изменять время разгона крышки, следовательно регулировать максимальный момент затяжки.

Закручивая или откручивая регулировочный винт, можно менять усилие поджима тормозной колодки к крышке, следовательно, изменять момент сопротивления вращения крышки. Время разгона крышки также будет меняться, что. приведет к изменению максимального момента затяжки.

Можно регулировать максимальный мо мент затяжки комбинируя эти два способа.

Такая конструкция гайковерта позволяет значительно улучшить условия труда рабочих, ликвидировать профзаболевания, связанные с вибрацией гайковертов, позволяет легко перенастраивать гайковерт на различные моменты затяжки.

Формула изобретения

Гайковерт инерционный, содержащий корпус с рукояткой, размещенные в нем силовой привод, импульсатор с реактором, корпусной механизм свободного хода с внутренней и наружной обоймами и шпиндель с рабочей головкой, отличающийся тем, что, с целью устранения реактивного момента и вибрации на рукоятке, плавного регулирования максимального момента затяжки, он снабжен крышкой с маховой массой, закрепленной в корпусе с возможностью вращения, выходным механизмом свободного хода, соединяющим реактор со шпинделем-, фрикционным тормозом, выполненным в виде тормозной колодки с регулировочным винтом, под-. пружиненной в сторону крышки и взаимодействующей с ней, а наружная обойма корпусного механизма свободного хода закреплена на крышке.

Источники информации, принятые во внимание при экспертизе

1. Гельфанд М. Л. и др. Сборка резьбовых соединений. М., «Машиностроение», 2. Авторское свидетельство СССР по заявке № 2579029/25-28, кл. В 25 В 21/00

1979 (прототип) .
