Устройство для раскроя пленочного материала

Устройство для раскроя пленочного материала

Иллюстрации

Показать все

Реферат



Союз Соввтскнх

Соцнвлнстнческнх

Рвспублни

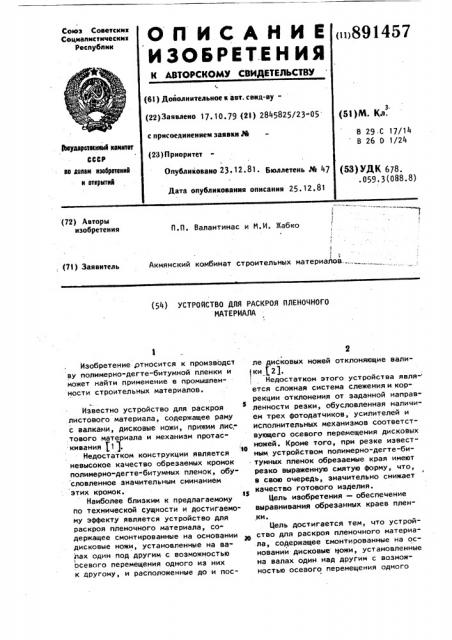

ОП ИСАНИЕ

ИЗЬБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и)891457 (61) Дополнительное к авт. свиа-ву(22)Заявлено 17.10.79 (21) 2845825/23 05 с присоединением заявки рв (23) ll риоритет

Опубликовано 23.12.81 ° бюллетень М 47

Дата опубликования описания 25. 12.81 (5l jM. Кл.

В 29.С 17/14

В 26 0 1/24

Рюударстенаыб квинтет

CCCP ке делан нзебретеннй н открытии (53) УДК 678. . 059. 3 (088. 8) (72) Авторы изобретения

П.П. Валантинас и И.И. Набко

Акмянский комбинат строительных материалов...,, (71) Заявитель (54) уСТРОйСТВО ДЛЯ РАСКРОЯ ПЛЕНОЧНОГО

МАТЕРИАЛА

Изобретение относится к производст ле дисковых ножей отклоняющие валиву полимерно-дегте-битумной пленки и может найти применение в промышлен- Недостатком этого устройства явля- ности строительных материалов. ется сложная система слежения и коррекции отклонения от заданной направИзвестно устройство для раскроя ленности резки, обусловленная наличилистового материала, содержащее раму ем трех фотодатчиков, усилителей и с валками, дисковые ножи, прижим лис; исполнительных механизмов соответсттового материала и механизм протас- вующего осевого перемещения дисковых кивания 1). !в ножей. Кроме того при резке известФ

Недостатком конструкции является ным устройством полимерно-дегте-биневысокое качество обрезаемых кромок . тумных пленок обрезаемые края имеют полимерно-дегте-битумных пленок, обу" резко выраженную смятую форму, что, словленное значительным сминанием в свою очередь, значительно снижает этих кромок.

3S качество готового изделия.

Наиболее близким к предлагаемому Цель изобретения — обеспечение по технической сущности и достигаемо- выравнивания обрезанных краев пленму эффекту является устройство для ки. раскроя пленочного материала, со- Цель достигается тем что устрой д р ащ смонтированные на основании ство для раскроя пленочного материадисковые ножи, установленные на ва- ла, содержащее смонтированные на ос nax один под другим с возможностью новании дисковые ножи, установленные осевого перемещения одного из них на валах один над другим с возможк другому, и расположенные до и пос- ностью осевого перемещения одного

8914 из них к другому, и расположенные до и после дисковых ножей отклоняющие валики, снабжено подпружиненными роликами, смонтированными над концами отклоняющего валика, расположенного после дисковых ножей.

На фиг. 1 дано устройство, поперечный разрез на фиг. 2 — разрез

А"А на фиг ° 1.

Устройство состоит из ряда парал- 1о лельных валиков — отклоняющего 1 и ведомого 2, с симметрично расположенными и закрепленными на нем отрезными дисковыми ножами 3, отклоняю,щего валика 4 со счетчиком 5 подсче- 1s та оорезанного полотна 6 полимерной .дегте-битумной пленки. Над концами валика 4 посредством рычагов 7 уста новлены ролики 8, подпружиненные пру. жиной 9 с винтом 10. Под рычагом 7 расположен поворотный валик 11 с эксцентриками 12. Под валиком 2 расположен приводной валик 13 с симметрично установленными на нем плавающими дисковыми ножами 14, внутренние торцы которых поджаты к торцам ножей 3 в процессе работы. Усилие прижима плавающие дисковые ножи 14 получают от гаек 15 посредством пружины 16.

Устройство работает следующим образом.

По мере намотки на приемную катушку, расположенную за устройством, пленка проходит между валиком 2 и приводным валиком 13, а также между от3$ клоняющим валиком 4 со счетчиком 5 и прижимными роликами 8. При этом неровные края полотна 6 с обоих боков .срезаются в виде.,обрезов 17, которые, 4 падая под устройство, поступают на повторное использование.

Обрезанная часть полотна 6, благог даря повышенной скорости вращения ножей 14, получаемой от отдельного привода, по отношению скорости вращения ножей 3, получающих вращение от контакта между валиком 2 и полотном 6, по бокам имеет очень качественную кромку среза. При попадании краев полотна 6 между валиком 4 и роликами 8 она дополнительно выправляется и вмятины, имеющие место по краям вмятины, исправляются.

Формула изобретения

Устройство для раскроя пленочного материала, содержащее смонтированные на основании дисковые ножи, установленные на валах один над другим с возможностью осевого перемещения одного из них к другому, и расположенные до и после дисковых ножей отклоняющие валики, о т л и ч а ю щ е е— с я тем, что, с целью обеспечения выравнивания обрезанных краев пленки, устройство снабжено подпружиненными роликами, смонтированными над концами отклоняющего валика, расположенного после дисковых ножей.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

Ф 158863, кл. 8 26 D 1/20, 1963.

2. Авторское свидетельство СССР

Ю 204969, кл. В 26 D 1/20, 1964 (прототип).
