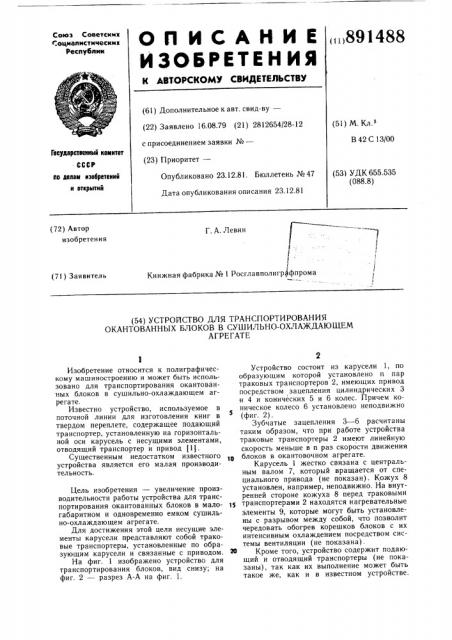

Изобретение относится к полиграфическому машиностроению и может быть использовано для транспортирования окантованных блоков в сушильно-охлаждающем агрегате.

Известно устройство, используемое в поточной линии для изготовления книг в твердом переплете, содержащее подающий транспортер, установленную на горизонтальной оси карусель с несущими элементами, отводящий транспортер и привод (1).

Существенным недостатком известного устройства является его малая производительность.

Цель изобретения — увеличение производительности работы устройства для транспортирования окантованных блоков в малогабаритном и одновременно емком сушильно-охлаждающем агрегате.

Для достижения этой цели несущие элементы карусели представляют собой траковые транспортеры, установленные по образующим карусели и связанные с приводом.

На фиг. 1 изображено устройство для транспортирования блоков, вид снизу; на фиг. 2 — разрез А-А на фиг. 1.

Устройство состоит из карусели 1, по образующим которой установлено п пар траковых транспортеров 2, имеющих привод посредством зацепления цилиндрических 3

-и 4 и конических 5 и 6 колес. Причем коническое колесо 6 установлено неподвижно (фиг. 2).

Зубчатые зацепления 3 — 6 расчитаны таким образом, что при работе устройства траковые транспортеры 2 имеют линейную скорость меньше в и раз скорости движения блоков в окантовочном агрегате.

Карусель 1 жестко связана с центральным валом 7, который вращается от специального привода (не показан). Кожух 8 установлен, например, неподвижно. На внутренней стороне кожуха 8 перед траковыми транспортерами 2 находятся нагревательные элементы 9, которые могут быть установлены с разрывом между собой, что позволит чередовать обогрев корешков блоков с их интенсивным охлаждением посредством системы вентиляции (не показана).

20 Кроме того, устройство содержит подающий и отводящий транспортеры (не показаны), так как их выполнение может быть такое же, как и в известном устройстве.

891488

Устройство работает следующим образом.

На непрерывно вращающуюся на горизонтальной оси карусель 1 подается окантованный блок 10, который зажимается ветвями траковых транспортеров 2. При этом окантованный блок 10 перемещается, одновременно участвуя в движениях двух направлений: одно — вдоль, а другое — вокруг оси 00. При повороте на 1/и часть карусели 1 окантованный блок займет положение, соответствующее положению а, далее положениям б и в блока 10 в транспортерах 2.

Поворот карусели на один оборот соответствует времени, необходимому для пребывания блока в сушильно-охлаждающем агрегате.

Высушенный книжный блок, выпадая, освобождается из ветвей тракового транспортера и поступает в дальнейшую обработку.

Таким образом, траекторией движения одного блока при его транспортировании в сушильно-охлаждающем агрегате является винтовая линия, что позволит создать компактное и одновременно емкое высокопроизводительное устройство для транспортирования окантованных блоков в сушильноохлаждающем агрегате, удобно .встраиваемых в скоростную автоматическую линию, улучшить тем самым качество книжных- изданий и сократить трудоемкость их изготовления.

Формула изобретения

Устройство для транспортирования окантованных блоков в сушильно-охлаждающем агрегате, содержащее подающий транспортер, установленную на горизонтальной оси карусель с несущими элементами, отводящий транспортер и привод, отличающееся тем, что, с целью повышения производительности, несущие элементы карусели представляют собой траковые транспортеры, установленные по образующим карусели и связанные с приводом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 478752, кл. В 42 С 13/00, 1976.
