¹ 89159
Класс 42е, 23:;СССР
Jг

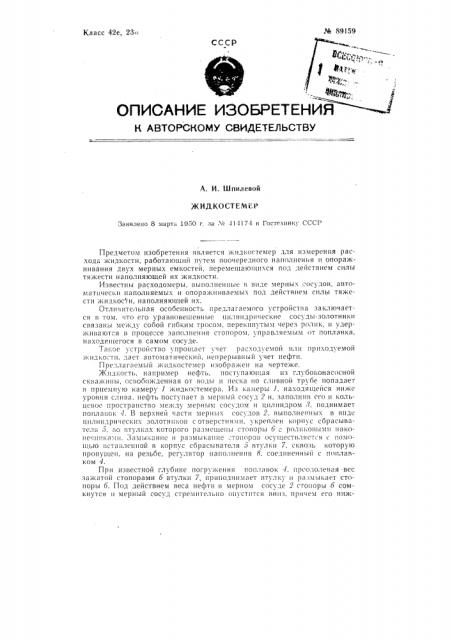

ОПИСАНИЕ ИЗОБРЕТЕН
К АВТОРСКОМУ С8ИДЕТЕЛЬСТВУ
А. И. Шпилевой
ЖИДКОСТЕМЕР
Заявлено 8 марта 1950 г, аа X .41 117-1 в Гостехиику СССР
Предметом изобретения является жидкостемер для измерения расхода жидкости, работающий путем поочередного наполнен» я и опоражнивания двух мерных емкостей, перемещаю»цихся под действием силы тяжести наполняющей их жидкости.
Известны расходомеры, выполненные !» виде мерных:осудов, автоМЯТИЧЕСКИ II3I»OJIHSIBMbIX H ОПОРЯЖПИВЯЕМЫХ I103 дейстRIIE M CI»JIbl ТЯЖЕсти жидкости, наполняющей их.
Отличительная особенность предлагаемого устройства заключается в том, что pI о уравновешенные цилиндрические сосуды-золотники связаны .,Icæä1 сооой гибким трос011, Г»е(>ек1!путы м через !101ик, II удерживаются в проце=се заполнения стопором, управляемым ()T поплавка, находящегося в самом сосуде.
Такое устройство упрощает учет расходуемой или приходуемой жидко Tll, lac i автОмятическии, непрерывныи учет нефт»».
Предлагаемый жидкостемер изображен на чертеже.
Жидкость, например нефть, поступающая из глубоконасосной скважины, освобожденная от воды и песка по сливной трубе попадает в приемпуlо к3меp> 1 жидк0 .TCMcp3. .Из ка. !еpь! 1, н3xодя»цейсЯ нижc уровня слива, нефть поступает в мерный сосуд 2 и, заполнив его il кольцевое пространство между мерным сосудом и цилиндром 3, поднимает поплавок -1. В верхней части мерны < сосудов 2, выполненных в виде
ЦIIËИti IPÈ×CCКИХ ЗОЛОТНI!КОВ С 0TВЕРСТ»lя:1»1, t I»PCÏ.1CÍ КОРИ), C CÎР3cbit»3теля 1, во втулках которого размещены сгопоры 6 с роликов Ix»I пакоllc И») ка " . .) 3 мы канис 11 р аз мы кa»!1!е;топnp0в Осу!цеств,! я c;cs» с помощь»о вставленной в корпус сбрасывателя 6 втулки 7, сквозь которую пропущен, на резьбе, регулятор наполнения 8, соединенный с поплавком 4.
При известной глубине погружения поплавок 4. I»pco;Ioлевая -вес зажатой стопорами 6 втулки 7, приподнимает втулку и размыкает стопоры 6. Под действием веса нефти в мерном сосуде 2 стопоры 6 сомкнутся и мерный сосуд стремительно опустится вниз, причем его иижHHB «(ве()ст((я II(. p(- мостятся в 1 3)IIEp) 1, а IIC(J? HHc опh cTHTcH до oc((()HBния цилин Ipa . ) . Через верхние отверстия нефть из кольцевого пространства будет поступать в мерный сосуд, а через нижние вытекать из мерного сосуда в камеру I. Падение одного цилиндра с нефтью заставит другой ци Ill(i;jp, Ilócòo,(, связанный с пим гибким тросом 9, перекинутым через ролик 10, подняться вверх на ту же величину и проделать аналогичные действия.
Постоянство высоты падения мерных сосудов 2 достигается путем выреза в теле ролика 10 сектора, длина дуги которого равна высоте падения мерного сосуда. Ограничивающий высоту падения мерных сосудов ограничитель изготовляется пз резины для смягчения удара ролика 10. Во избежание скольжения троса 9 по ролику 10 в последнем слела!(О l гл) Олен ие, нс! участке которого трос на (ежно llpH?K3ò 1" ро лику специальной накладкой 1, одновременно являющейся толкателем кнопки счетного электрического или механического прибора (нумератора). Тог(катель, в зависимости от расположения его па ролике при крайних положениях мерных со(удов, может сообщать кнопке каждый сорос либо только одного мерного сосуда, либо каждый сброс каждог) мерного сосуда и отдельности, Предмет изобретения
1. Жидкостемер, снаоженный автоматически .наполняющимися и опоражнивающпмися мерными сосудами, передвигающимися под действием силы тяжести наполняющей их жидкости, отличающийся тем, что мерные сосуды выг(олнены в форме цилиндрических золотников с отверстиями для их заполнения и опоражнивания, двигающихся и цилиндрах и связанных между собой гибким тросом, перекинутым через ролик.
2. Жидкостемер по и. 1, отличающийся тем, что для удержания мерительных сосудов Iso время их наполнения применены стопоры, управляемые посредством помещенных в сосуды поплавков.
