Способ получения фенольно-масляного пленкообразующего
Иллюстрации
Показать всеРеферат

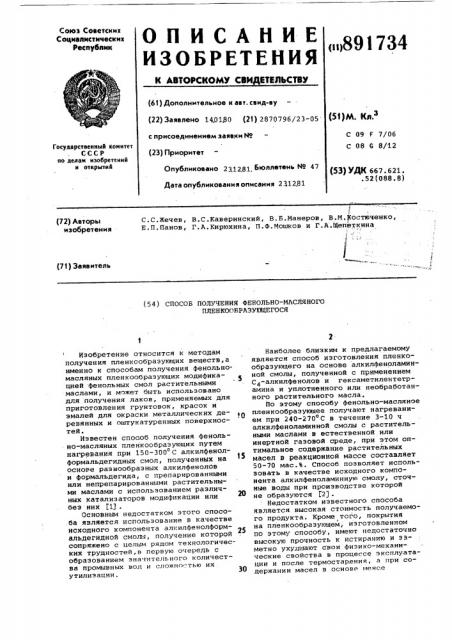

Союз Советских
Социалистических
Республик
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ
<гг>891734 (61) Дополнительное к авт. сеид-ву (22) Заявлено 140180 (21) 2870796/23-05 с присоединением заявки Йо (23) Приоритет
Опубликовано 231281 Бюллетень Но 47
Дата опубликования описания 2 312 81 (я)м. к,.з
С 09 F 7/06
С 08 0 8/12
Государственный аомитет
СССР по деяам изобретений и открытий (531 УДК 667. 621..52(088.8) С.С.Жечев, В.С.Каверинский, В.Б.Манеров, В.N. oñòþ÷åíêo, Е.П.Панов„ Г.A.Êèðþõèíà, П.Ф.Мошков и Г.A.Ùånåòêèíà (72) Авторы изобретения (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ ФЕНОЛЬНО-Мг1СЛЯНОГО
ПЛЕНКООБРаЗУЮЩЕГОСЯ!
Изобретение относится к методам получения пленксобраэующих веществ,а именно к способам получения фенольномасляных пленкообраэующих модифика.5 цией фенольных смол растительными маслами, и может быть использовано для получения лаков, применяемых для приготовления грунтовок, красок и эмалей для окраски металлических деревянных и оштукатуренных поверхностей.
Известен способ получения фенольно-масляных пленкообраэующих путем нагревания при 150-300 С алкилфенолформальдегидных смол, полученных на основе разнообразных алкилфенолов и формальдегида, с препарированными или непрепарированными растительными маслагли с использованием различных катализаторов модификации или беэ них $1) .
Основным недостатком этого способа является использование в качестве исходного компонента алкилфенолформальдегидной смолы, получение которой сопряжено с целым рядом технологических трудностей,в первую очередь с образованием эна:гительного количества промывных вол и сложностью их утилизации.
Наиболее близким к предлагаемому является способ изготовления пленкообразующего на основе алкилфеноламинной смолы, полученной с применением
С -алкилфенолов и гексаметилентетр4 амина и уплотненного или необработанного растительного масла.
По этому способу фенольно-масляное пленкообраэующее получают нагреванием при 240-270 С в течение 3-10 ч алкилфеиоламинной смолы с растительными маслами в естественной или инертной газовой среде, при этогл оптимальное содержание растительных масел в реакционной массе составляет
50-70 мас.%. Способ позволяет использовать в качестве исходного компонента алкилфеноламинную смолу, сточные воды при производстве которой не образуются 52) .
Недостатком известного способа является высокая стоимость получаемо-. го продукта. Кроме того, покрытия на пленкообразующем, изготовленном по этому способу, имеют недостаточно высокую прочность к истиранию и эЪметис ухудшают свои физико-механические свойства в процессе эксплуатации и после термостарения, а гтри содержании масел в основе менее
891734
55 мас.Ъ они становятся хрупкими, теряют эластичность и устойчивость к механическим воздействиям непосредственно после нанесения.
Цель изобретения — повышение износостойкости покрытий на основе фенольно-масляного пленкообраэующего и сокращение расхода растительного сырья.
Указанная цель достигается тем, что в способе получения фенольномасляного пленкообразующего путем совмещения растительного Масла при нагревании с алкилфеноламинной смолой в качестве алкилфеноламинной смолы используют продукт взаимодействия.смеси моноалкилфенолов и ди- 5 алкилфенолов с Сз-С, -алкильным радикалом при сбдержании диалкилфенола в смеси 0,01-20 мас.Ъ с гексаметилентетрамином в соотношении 1:0,15-0,35.
Получение пленкообразующего по 20 известному способу производят нагреванием алкилфеноламинной смолы с необработанным или уплотненным растительным маслом при 200-280 С (предпочтительно 220-2600 C) в течение 2-20 ч (предпочтительно 4-10 ч) как в естественной, так и в инертной газовой фазе (например в токе азота). Синтез проводят как блочным, так и азеотропным методом. В качестве расти.тельных масел используют полувысы- хающие, высыхающие растительные масла типа тунгового, ойтисикового, льяного, соевого, подсолнечного, хлопкового и др. или их смеси, масла можно использовать как неуплотненные, так и уплотненные (полимериэованные или оксидированные масла). Соотношение исходных компонентов для синтеза пленкообразователя — масло: смола берут равным 25-70: 75-30 (оптимальные 40 соотношения 30-50: 70-50) соответственно.
Пример 1. B реактор с мешалкой загружают 38,6 мас.Ъ льяного масла и 16,5 мас.% алкилфеноламинной смолы (соотношение Се-С„ -алкилфенолы: гексаметилентетрамин 1:0,35, содержание диалкилфенолов в исходных алкилфенолах — 0,01%) и сополимериэуют блочным методом в токе азота в те- 0 чение 4 ч при 280 С. Основу охлаждают до 160 С и растворяют в 36,8 мас.Ъ уайт-спирита для получения лака. В го-; товый лак перед нанесением вводят
8 мас.Ъ сиккатива нефтенатного свинцово-марганцевого НФ-1.
Пример 2. В реактор загружают смесь 8,28 мас.Ъ льяного и
11,02 мас.% подсолнечного масел и
35,9 мас.Ъ алкилфеноламинной смолы (соотношение алкилфенолы:гексамети- 69 лектетрамин 1:0,25, содержание диал" килфенолов в исходных алкилфенолах—
10 мас.Ъ) и нагревают при 250 С в тео чение 10 ч. Синтез проводят азеотропным методом с использованием 5% $5 ксилола. Основу охлаждают и приготавливают лак путем растворения в
36,8масЪ уайт-спирита.В готовый лак, перед нанесением вводят 8 мас.Ъ сиккатина НФ-1.
Пример 3. В реактор помещают
13,8 мас.Ъ подсолнечного масла и
41,4 мас.Ъ алкилфеноламинной смолы (соотношение СЗ-С -алкилфенолы:гек. саметилентетрамин 1:0,15,содержание ,диалкилфенолов в исходных алкилфено лах — 20 мас.Ъ) и нагревают при 220 C в течение 19 ч. Синтез проводят азеотроп— ным методом с использованием 5% ксилола. Лак на основе полученного продукта получают растворением охлажденной основы в 36,8 мас.Ъ уайт-спирита.
Перед употреблением в него добавляют 8 мас.Ъ сиккатива НФ-1.
Пример 4. В реактор загружают 22,1 мас., хлопкового масла, оксидированыного до вязкости 62 с по вискозиметру ВЗ-4 при 20 С и
33,1 мас.Ъ С8-С10 -алкилфеноламиннои смолы (соотношение алкилфенолы:гексаметилентетрамин 1:0,3, содержание диалкилфенолов в исходных алкилфенолах 1 мас.Ъ). Реакционную смесь нагревают при 240 С в течение 3 ч блочным методом в естественной атмосфере.
Продукт реакции после охлаждения растворяют в 36,8 мас.Ъ уайт-спирита.
В приготовленный лак перед употреблением вводят 8 мас.Ъ сиккатива
НФ-1.
Пример 5. Загружают
23,75 мас.Ъ бутилфеноламинной смолы и 23,75 мас.Ъ сырого льняного масла в реактор и нагревают при 270 С до степени уплотнения основы "по плите" 85 с. Основу охлаждают до
140 С и растворяют в 47,5 мас.Ъ смеси уайт-спирит:ксилол (1: 1) для получения 50%-ного лака, перед употреблением в него вводят 5 мас.Ъ плав-, ленного свинцовомарганцевого сиккатива 64-б.
Пример 6. Загружают в реактор 14,25 мас.% бутилфеноламинной смолы и 33,25 мас.Ъ льняного масла и проводят синтез и приготовление лака аналогично примеру 5.
Пример 7. В реактор, снабженный гндраВлическим затвором и обратным холодильником. загружают
31,3 мас.% алкилфейоламинной смолы на основе С4-алкилфенолов и 19;1 мас.Ъ уплотненного подсолнечного масла. (с 1 по ВЗ-4 136c) и нагревают при
240-2450С в течение 6 ч. После охлаждения основы до 125-130 С лак прио готавливают аналогично примеру 5, растворяя основу в 44,6 мас.Ъ смеси растворителей.
Физико-химические покаэатели лаков и покрытий на их основе приведены в таблице °
891734
Как видно из таблицы, использование алкилфеноламинных смол на основе фенолов с Cg-C ä -алкильным радикалом позволяет повысить прочность покрытий к истиранию на 30-40% по сравнению с фенольно-масляными связующими.
Предлагаемый способ позволяет сократить расход растительных масел при изготовлении фенольно-масляных пленкообразующих по сравнению с известным на 20-40% (для оптимальных рецептур и пленкообразователей), что имеет значительную практическую ценность и дает большой экономический эффект, учитывая дефицитность масел, как сырья, и их высокую стоимость. Кроме того, покрытия на основе пленкообразователя, полученного по предлагаемому способу, по сравнению с известными покрытиями имеют лучшую эластичность и прочность к удару после термостарения, а также в случаях, когда содержание масла в основе сосгавляет менее 55%.
891734
1 1 и I (б 1
X 1
X 9 I I I о!". х
9 1 х 1
I !
I 1! н о
l 1 Ф
I »
1 I
1 1
l Ol
l а е н
Ж» »»
1О L
»D
%»
Ю с
»-! (Ю
<с! с
»» СЧ».» lA Ю
»Ч»» Cl
Г 3
О\
I O I
u I
I O I
1 Д 1 и1 ! 1
1 «Я 1
I Я 1 х
1 Н I
u I
1 Е 1
I д 1
p) I
1 . х
9 х н о
Ц
» е е
Ю
° Ф
Ц и
»б
И о
Ю
О1 с
Ю! с
»О с
I о I
I 1
I I
I 1
I I
I I
I I
1 с3 I
1 1
1 1
1 — — +
1 I о
Е х х е е х ц н и
lO
lA
%-»
1
I !
1 е 1
Ю Ф с
Ю
tA о !
1 Vl о !
I и
1 Е
1 !бl
1 !» I
1 (б!! Ц 1
» а I
I И 1 о»б
Е
И
»
Itj х и о х х е н ц
»Ф с
»-»
tA
Ю с
»ч e an o
» .О»-» ° Ф о о
»D
tA с
»»
ЧР Р с
»D
Ю с
Ч:> ч а
1»с! !
1! — — 4
1
»-» 1
1 1
1 I
I I о и
1»
I Э
1 Х
1 (б
CO с
О1
lA н и о
14
IL
» и
Ц
9 х о х х
f« . Е . о
Е
Х
Е !
» !
«
Я х х
n$ а х
1» и х
4 и о х о а
v о
1 е
Н с хи
3 с
»б
Ц и (б
И о
1» о (Ю
Н с им ! б Х ае
Э х х х н е и
I4 !б аб
5с ое
Ф н
Э
Н
Э х
g рф
» н
Ц
9 е
Ж и б а о
Ц
1.!
» а н
Э
g о
Х
v х
Ф о
И
»б
III
Ц
1» и о
xv
Яо хю
III A! и с И
Х !» н х о й1 а х
4 о н х v о
М х о
1» и о
Ц а
Э ° х ц
Н 9
М
»б Ц
xv
4»
Ц
Э с н» х а ис ое х х н а ох » 1 ие
«х н о
v и
Хв хю и и еж и
Ф 0 х !б х и
»б х хх х
Э х и е
1 а» ое а хн»б х v
no х И еа
Э
4Н 4 н их v оао о
1lI И<М Х х»-!
891734
1О
Формула изобретения
Составитель Т.Бровкина
Редактор В.Иванова Техред И. Гайду Корректор Н. Швыдкая
Заказ 11148/37 Тираж -687 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж- 35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
Способ получения фенольно-масляного пленкообразующего путем совмещения при нагревании растительного масла с алкилфеноламинной смолой, отличающийся тем, что, с целью повышения иэносостойкости покрытий на его основе и сокращении расхода растительного сырья, в качестве алкилфеноламинной смолы используют продукт взаимодействия смеси моноалкилфенолов и диалкилфенолов с C -C q -алкильным радикалом при содержаний диалкилфенола в смеси 0,01
20 мас.%, с гексаметилентетрамином в соотношении 1:0,15-0,35.
Источники информации, принятые во внимание при экспертизе
1. Патент США В 3108978, кл. 260-19, опублик ° 1963 °
2. Архипов М.И. и др. Иэготовле« ние масляно-смоляных лаков с применением жидких алкилфенолов. ™ Ч1ако- . красочные материалы и их применение", 1973, У 2, с. 18-20 (прототип).
