¹ 89180

Класс 42k, 14„, СССР

/ !,-/ /

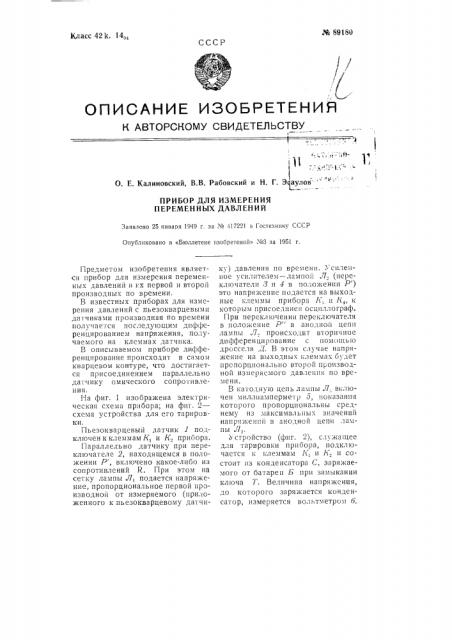

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,11 " ;. 1, 1

О. E. Калиновский, В.В. Рабовский и Н. Г, Э аулов

ПРИБОР ДЛЯ ИЗМЕРЕНИЯ

ПЕРЕМЕННЫХ ДАВЛЕНИЙ

Заявлено 25 января 1949 г. за ¹ 417221 в Гостехнику СССР

Опубликовано в «Бюллетене изобретений» ¹3 за 1951 г.

Предметом изобретения является прибор для измерения переменных давлений и võ первой и второй производных по времени.

В известных приборах для измерения давлений с пьезокварцевыми датчиками производная по времени полу ается последующим дифференцированием напряжения, получаемого на клеммах датчика.

В описывае,мом приборе дифференцирование происходит в самом кварцевом контуре, что достигается присоединением параллельно датчику омического сопротивления.

На фиг. 1 изображена электрическая схема прибора; на фиг. 2— схема устройства для его тарировки.

Пьезокварцевый датчик 1 подключен к клеммам К, и К приоора.

I1apaëëåëüHo датчику при переключателе 2, находящемся в положении Р, вк/почено какое-либо из сопротивлений R. При этом на сетку лампы Л, подается напряжение, пропорциональное первой производной от измеряемого (приложенного к пьезокварцевому датчику) давления по времени. Усиленное усилителем †ламп Л (переключатели 3 и 4 в положении P ) это напряжение подается на выходные клеммы прибора h., и К„к которым присоединен осциллограф.

Г!ри переключении переключателя в положение Р" в анодной цепи лампы / ., происходит вторичное дифференцирование с помощью дросселя Д. В этом случае напряжение на выходных клеммах будет пропорционально второй производной измеряемого давления по времени.

В катоднуIO цепь лампы Л. включен миллиамперметр 0, !!оказания которого пропорциональны среднему из максимальных значений напряжений в анодной цепи лампы Ла. ,с стройство (фпг. 2), служащее для тарировки прибора, подключается и клеммам К, и h и состоит из конденсатора С, заряжаемого от батареи Б при замыкании ключа Т. Величина напряжения, до которого заряжается конденсатор, измеряется вольтметром 6. № 89180

По величине максимальной ординаты кривой, записанной на осциллографе при заряде кондесатора, можно определить коэффициент пропорциональности между напряжением на выходе прибора и второй производной от измеряемого давления по времени, Предмет изобретения

1. Прибор для измерения переменных давлений и их первой и второй производных по времени, содержащий пьезокварцевый датчик, усилитель с дефференцирующей дроссельной катушкой на выходе и двухлучевои катодный осциллограф, о т л и ч а ю щ и и с я тем, что, с целью дифференцирования давления по времени, параллельно пьезокварцевому датчику вклю |ено сопротивление.

2. Способ тарировки прибора поп.1, отличающийся тем, что, с целью тарировки его по второй производной, на вход усилителя подается напряжение с обкладок конденсатора, заряжаемого до определенной величины. № 89180 фиг

"2
