Устройство для намыва и планировки подводных оснований под гидротехнические сооружения

Устройство для намыва и планировки подводных оснований под гидротехнические сооружения

Иллюстрации

Показать все

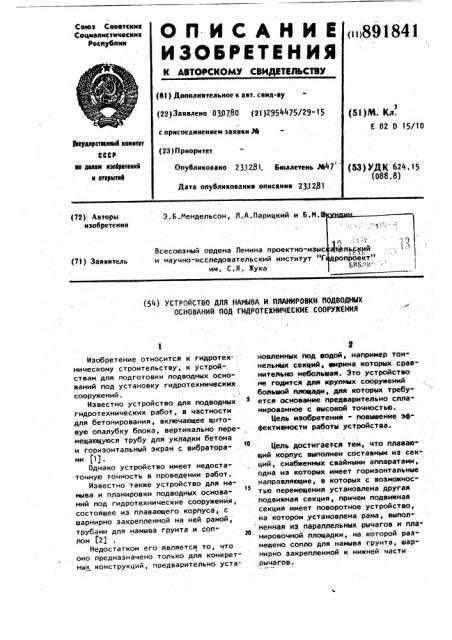

Реферат



(72) Aetopb> изобретения

Э.Б.Мендельсон, Л.А.Парицкий и Б.И.

Всесоюзный ордена Ленина проектно-изы и научно-исследовательский институт им. С,Я. Жука (7I ) Заявитель (54) УстРОЙстВО ДлЯ нднь ВА и РлдииРОВки пОДВОДн х

ОСНОВАНИЙ ПОД ГИДРОТЕХНИЧЕСКИЕ СООРУЖЕНИЯ

Изобретение относится к гидротехническому строительству, к устройствам для подготовки подводных осно" ваний под установку гидротехнических сооружений.

Известно устройство для подводных .гидротехнических работ, в частности для бетонирования, включающее щыто" вую опалубку блока, вертикально пере" мещающуюся трубу для укладки бетона и горизонтальный экран с вибраторами jl ) .

Однако устройство имеет недостаточную точность в проведении работ.

Известно также устройство для на" мыва и планировки подводных оснований под гидротехнические сооружения, состоящее из плавающего корпуса,. с шарнирно закрепленной на ней рамой, трубами для намыва грунта и соплом (21

Недостатком его является то, что оно предназначено только для конкретных конструкций, предварительно уста2 новленных под водой, например тоннельных секций, аирина которых сравнительно небольеая. Это устройство не годится для крупных сооружений большой площади, для которых требу"

3 ется Основание предварительно спланированное с высокой точностью.

Цель изобретения - повышение эффективности работы устройства.

Цель достигается тем, что плавающий корпус выполнен составным из секций, снабженных свайными аппаратами, одна из которых имеет горизонтальные направляющие, в которых с возможностью перемещения установлена другая подвижная секция, причем подвижная секция имеет поворотное устройство, на котором установлена рама, выпол ненная из параллельных рычагов и планировочной площадки, на которой размещено сопло для намыва грунта, шарнирно. закрепленной к нижней части рычагов. формула изобретения

3 89184

На фиг. 1 изображено устройство, общий вид; на фиг. 2 - то же, вид сбоку; на фиг. 3 - то же, вид в плане; на фиг. 4 - планировочная площадка, разрез. 5

Устройство состоит иэ основной секции 1 корпуса с направляющими 2, в которых возможно передвижение подвижной секции 3 корпуса, Основная секция 1 корпуса оборудована свайными 1р аппаратами 4 с опорными площадками 5, а подвижная секция 3 корпуса имеет два свайных аппарата 6 и поворотное устройство 7, на котором шарнирно закреплена рама, состоящая иэ двух ys параллельных рычагов 8. В нижней части рамы шарнирно подвешена планировочная площадка 9 с соплом 10 для намыва грунта и отводящей трубой 11, Перед началом намыва основная секция 1 вывешивается на свайных аппаратах 4, а подвижная секция 3 полностью выдвигается вперед по направляющим 2 с помощью лебедок. Затем планировочная площадка 9 опускается на уэ заданную глубину и начинается подача грунта в виде пульпы, Грунт выходит из сопла 10 в планировочной площадке

9 и.эамывает пространство под площадкой 9. По мере эамыва включается р привод поворотного устройства 7 и планировочная площадка 9 передвигается по радиусу, оставляя за собой намытую полосу грунта. В крайнем положении подвижная секция 3 передвигается внутрь основной секции 1 по направляющим 2 на величину эамываемой полосы и привод поворотного устройства 7 реверсируется. Дальнейшее дви. жение площадки 9 осуществляется в обратном направлении. Этот процесс длится до тех пор, пока не используется вся длина направляющих 2.

После этого производится перестановка основной секции 1. Для этого эакалываются сваи аппаратов 6*под-,вижной секции 3, а сваи аппаратов 4 поднимаются и основная секция 1 лебедками передвигается на всю длину направляющих 2, Затем опускаются сваи аппаратов 4 и основная секция

1 ф на них вывешивается. При этом, высота вывешивания должна определяться обычными геодезическими устройствами (например, лазерным лучом), Далее весь цикл повторяется. Вывешивание секции l необходимо для того, чтобы придать устойчивость всему устройству, особенно при наличии волн, Предлагаемое устройство позволяет производить намыв и планировку подводных площадей с достаточно высокой точностью установки крупных гидротехнических сооружений, например наплавным способом. Кроме того, устройство может использоваться для укладки на дно водоемов заданного слоя фильтрующего материала. За счет исключения большого объема водолазных ра.бот, можно получить значительный экономический эффект.

Устройство для намыва и планировки подводных оснований под гидротехнические сооружения, состоящее из плавающего корпуса, с шарнирно закрепленной на нем рамой, трубами для намыва грунта и соплом, о т л и ч аю щ е е с я тем, что, с целью повышения эффективности работы устройства, плавающий корпус выполнен сосTBBHblM иэ секции, снабженных свайными аппаратами, одна из которых имеет горизонтальные направляющие, в которых с возможностью перемещения установлена другая подвижная секция, причем подвижная. секция имеет поворотное устройство, на котором установлена рама, выполненная из параллельных рычагов и планировочной пло" щадки, на которой размещено сопло для намыва грунта, шарнирно закрепленной к нижней части рычагов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство CCCP !

1 588293, кл. E 02 D 15/06, 1975

2. Авторское свидетельство СССР и 682602, кл. Е 02 0 15/10 1977 °

891841
