Реферат



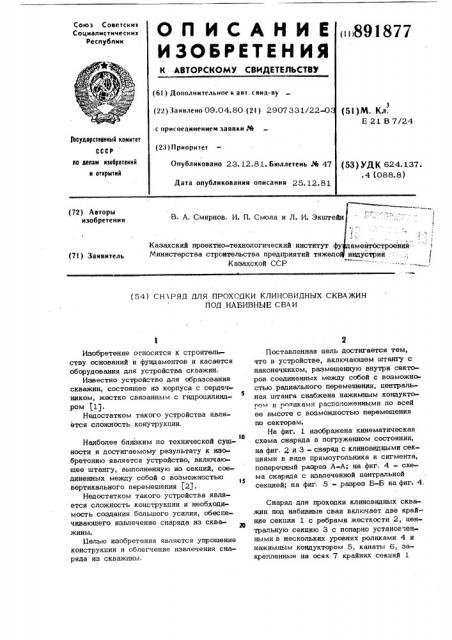

(72) Авторы изобретения

В. А. Смирнов. И. П. Смола и Л. И. Экште

Казахский проектно-технологический институт фу

Министерства строительства предприятий тяжело

Казахской CCP (7!) Заявитель (54) СНАРЯД ДЛЯ ПРОХОДКИ КЛИНОВИДНЫХ СКВАЖИН

ПОД НАБИВНЫЕ СВАИ

Изобретение относится к строительству оснований и фундаментов и касается оборудования для устройства скважин.

Известно устройство для образования скважин, состоящее из корпуса с сердеч ником, жестко связанным с гидроцилинд5 ром (1).

Недостатком такого устройства является сложность конутрукции.!

О

Наиболее близким по технической сущности и достигаемому результату к изобретению является устройство, включающее штангу, выполненную из секций, соединенных между собой с возможностью вертикального перемещения (2).

Недостатком такого устройства является сложность конструкции и необходимость создания большого усилия, обеспечивающего извлечение снаряда из скважины.

Целью изобретения является упрощение конструкции и облегчение извлечения снаряда из скважины.

Поставленная цель достигается тем, что в устройстве, включающем штангу с наконечником, размещенную внутри секторов соединенных между собой с возможностью радиального перемещения, центральная штанга снабжена нажимным кондуктором и роликами расположенными по всей ее высоте с возможностью перемещения по секторам.

На фиг. 1 изображена кинематическая схема снаряда в погруженном состоянии, на фиг. 2 и 3 - снаряд с клиновидными секциями в виде прямоугольника и сигмента, поперечный разрез A-А; на фиг. 4 — схема снаряда с извлеченной центральной секцией; на фиг. 5 — разрез Б-Б на фиг. 4.

Снаряд для проходки клиновидных скважин под набивные сваи включает две край= ние секции 1 с ребрами жесткости 2, центральную секцию 3 с попарно установченными и нескольких уровнях роликами 4 и нажимным кондуктором 5, канаты 6, закрепленные на осях 7 крайних секций 1

891877 ф позволяет образовывать скважины в виде конуса или пирамиды. и служащие для извлечения последних as скважины, Перед процессом забивки снаряда в грунт он в собранном виде устанавлФ вается над заданной отмоткой. При этом наголовник 8 дизель-молота 9 опускается на оголовок центральной секции 3 и происходит погружение снаряда в грунт.

При подъеме дизель-молота 9 наголовник

8, который соединен цепями 10 с нажим- 10 ным кондуктором 5 и центральная секция

3 выкатывается посредством роликов 4 иэ .крайних секций 1, которые now. äåécTвием can упругих деформаций грунта перемещаются к центру. Наличие выступов ll. iS с внешних сторон крайних секций способствует образованию зазора между крайни ми ребрами жесткости и стенками скважины, а, следовательно, облегчает извлечение секцйй l снаряда из скважины. 2Е

Иопольэование изобретения обеспечивает повышение производительности за счет сокращения затрат времени на извлечение caapsaa из скважины по частям и е зависимости от формы сечения секций 23

Фор мула изобретения

Снаряд для проходки клиновидных скважин под набивные сваи, включающий штангу с на3сонечником, размещенную внутри секторов, соединенных между собой с возможностью радиального перемещения, отличающийся тем, что, с целью облечения извлечения снаряда иэ

° cêâàæèíû, штанга снабжена нажимным кондуктором, установленным над секторами, и роликами, расположенными попарно по ° всей ее высоте с возможностью перемещения по секторам.

Источники информааии, принятые во внимание при экспертизе

1. Авторское свидетрльство СССР

Ж 458634, кл. Е 02 0 7/20, 1975.

2. Авторское свидетельство СССР

l4 670680, кл. E 02 {) 17/14» 1978 (прототип).

891877

A-A

Фиа У
