Обратный противогидроударный клапан
Иллюстрации
Реферат

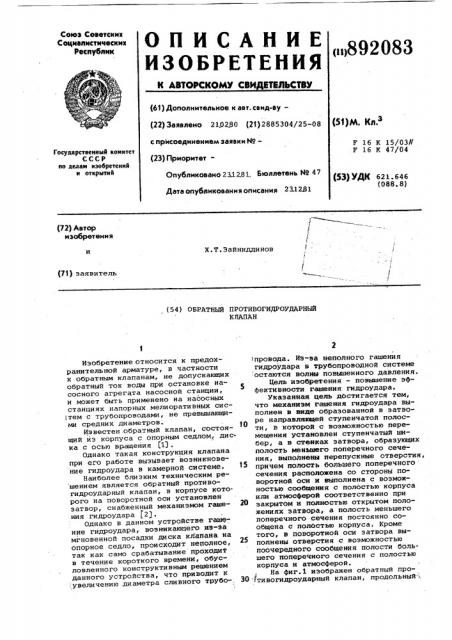

Союз Советских
Социалистических
Реслублнн
ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ИТВЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 2102.80 (21) 2885304/25-08 Ф) М КЛ с присоединением заявки Йо(23) ПриоритетF 16 K 15/03/I
F 16 К 47/04
Государственный комитет
СССР но дедам изобретений и открытий
Опубликовано 2З,1231, Бюллетень Ио 47
Дата опубликования описания 2З1231 (53) УДК 621.646
{088. 8) !
I
J (72) Автор изобретения
Х. Т. Эайниддинов (71) заявитель с
М (54) ОБРАТНЫЯ ПРОТИВОГИДРОУДАРНЫЙ
КЛАПАН
Изобретение относится к предохранительной арматуре, в частности к обратным клапанам, не допускающих обратный ток воды при остановке насосного агрегата насосной станции, и может быть применено на насосных станциях напорных мелиоративных сис тем с трубопроводами, не превышающими средних диаметров.
Известен. обратный клапан, состоящий йз корпуса с опорным седлом, диска с осью вращения (1J.
Однако такая конструкция клапана при его работе вызывает возникновение гидроудара в камерной системе.
Наиболее близким техническим ре шением является обратный противогидроударный клапан, в корпусе которого на поворотной оси установлен затвор, снабженный механизмом гашения гидроудара (21.
Однако в данном устройстве гашение гидроудара, возникающего из-за мгновенной посадки диска клапана на опорное седло, происходит нецолное, так как само срабатывание прох0дит в течение короткого времени, обусловленного конструктивным решением данного устройства, что приводит к
:увеличению диаметра сливного трубо-, провода. Из-за неполного гашения гидроудара в трубопроводной системе остаются волны повышенного давления.
Цель изобретения — повышение эффективности гашения гидроудара.
Указанная цель достигается тем, что механизм гашения гидроудара выполнен в виде образованной в затворе направляющей ступенчатой полости, в которой с возможностью перемещения установлен ступенчатый шибер, а в стенках затвора, образующих полость меньшего поперечного сечения, выполнены перепускные отверстия, причем полость большего поперечного сечения расположена со стороны поворотной оси и выполнена с возможностью сообщения с полостью корпуса или атмосферой соответственно при закрытом и полностью открытом положениях затвора, а полость меньшего поперечного сечения постоянно сообщена с пОлостью корпуса. Кроме того, в поворотной оси затвора выполнены отверстия с воэможностью поочередного сообщения полости большего поперечного сечения с полостью корпуса и атмосферой.
На фиг.1 изображен обратный проЗ0 тивогидроударный клапан, продольный :", 89 2083 разрез, на фиг.2 — сечение A-A на фиг. 1.
В корпусе 1 обратного противогидроударного клапана на поворотной оси 2 установлен затвор 3, снабженный механизмом гашения гидроудара.
Механизм гашения гидроудара выполнен в виде образованной в затворе
3 направляющей ступенчатой полости
4, в которой с возможностью перемещения установлен ступенчатый шибер 5; а в стенках затвора 3, образующих полость б меньшего поперечного сечения, выполнены перепускные отверстия 7. Полость 8 большего поперечного сечения расположена со стороны поворотной оси 2. Полость б меньшего поперечного сечения постоянно сообшена с полостью 9 корпуса 1.
В поворотной оси 2 затвора 3 выполнены сквозное отверстие 10 и Г;образное отверстие 11, поочередно сообщающие через соответствующие отверстия 12 и 13, выполненные н затворе 3, полость 8 большего поперечного сечения с полостью 9 корпуса 1 и атмосферой.
Между соприкасающимися поверхнос„тями направляющей полости 4 и шибера 5 поворотной оси 2 и затвора 3 в соответствующих местах установлены уплотнительные элементы.
Клапан работает следующим образом.
При остановке насосного агрегата рабочая среда в трубопроводе под действием статического напора движется в обратном направлении. Затвор 3 намного медленнее из-за наличия в нем открытых в данный момент перепускных отверстий 7, так как шибер 5 находится в крайнем левом положении (у поворотной оси 2) изза постоянного давления рабочей среды на нижний меньший торец шибера 5 и отсутствия его на верхнем большем торце шибера 5, перемещается из горизонтального в вертикальное положение: садится на седло 14. При его вращении вокруг поворотной оси
2 шибер 5 не перемещается, остается в верхнем положении из-за наличия давления на его нижнем меньшем торце. После посадки затвора 3 на седло 14 полость 8 большего поперечного сечения через отверстия 12 и сквозные отверстия 10 соединяется с полостью 9 корпуса 1 и давление рабочей среды действует на верхнюю большую торцовую поверхность
Ступенчатого шибера 5. Под действием разности сил давления на торцовые поверхности ступенчатого шибера 5, частично его собственного веса, он перемещается по направляющей полости 4 и перекрывает перепускные отверстия 7 затвора 3. С увеличением количества перекрываемых отверстий 7 разность давления на противоположные площадки шибера соприкасающиеся с перекрытыми им отверстиями 7 увеличивается так как давление за затвором 3 при перекрытии отверстий 7 (слева) убывает. Это все, вместе с силами трения, приводит к замедлению скорости I перемещения шибера 5 при его движении по направляющей полости 4.
При изменении направления движения рабочей среды на первоначальное (насосный агрегат запущен) затвор 3 принимает горизонтальное положение. При этом затвор 3, вращаясь вокруг неподвижной поворотной оси 2, перекрывает отверстие 10 и открывает Г-образное отверстие 11, соединяющее полость 8 большего поперечного сечения с атмосферой. Шибер 5 при отсутствии давления на верхний больший торец и под действи« ем силы давления на нижний мень1S
20 ший торец перемещается по направляющей полости 4 к поворотной оси 2 и занимает исходное, первоначаль25 ное положение. Работа клапана заверЗатвор 3 технологичнее выполнять составным, чтобы можно было вставлять и заменять ступенчатый шибер
Технико-зкономическая эффективность изобретения достигается эа счет повышения эффективности гашения -гидроудара.
Формула изобретения
2. Клапан по п.1, о т л и ч а— ю шийся тем, что в поворотной оси затвора выполнены отверстия с возможностью поочередного сообщения
1. Обратный противогидроударный клапан, в корпусе которого на пово-.
4О ротной оси установлен затвор, снабженный механизмом гашения гидроуда, ра, отличающийся тем, что, ,с целью повышения эффективности гашения гидроудара, механизм гашения гидроудара выполнен в виде образованной в затворе направляющей ступенчатой полости, в которой с возможностью перемещения установлен ступенчатый шибер, а в стенках затвора, образующих полость меньшего поперечного сечения, выполнены перепускные отверстия, причем полость большего поперечного сечения расположена со стороны поворот.ной оси и выполнена с возможностью сообщения с полостью корпуса или атмосферой соответственно при закры том и полностью открытом положениях затвора, а полость меньшего поперечного сечения постоянно сообщена с бо полостью корпуса.
892083! полости большего поперечного сечения с полостью корпуса и атмосферой.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
М 573655, кл..F 16 К 15/03, 1975 °
2. Авторское свидетельство СССР
Р 612099, кл. F 16 L 55/02, 1974.
