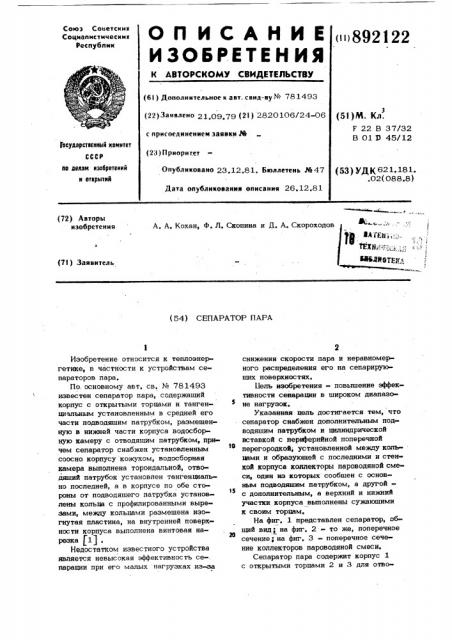

Союз Советскин
Социаписткческмн
Республик
ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 892122 (61) Дополнительное к авт. свнд-sy ¹ 781493 (22) Заявлеíî 21 09 79 (21) 2820106/24-06 с присоединением заявки № (23) Приоритет
Опубл н кона но 23. 12.8 1. Бюллетень № 47
Дата опубликования описания 26.12.81 (51)M. Кл.
F 22 В 37/32
В 01 9 45/12
3Ъсударстаенный комитет но делам изобретений н открытий (53) УДK 621. 181.
02(088 8) (72) Авторы нюбретения
А. А. Кохан, Ф. И. Скопина и Д. А. Скороходов (7I ) Заявитель (54) СЕПАРАТОР ПАРА
Изобретение относится к теплоэнергетике, в частности к устройствам сепараторов пара, По. основному авт. св, ¹ 781493 известен сепаратор пара, содержащий корпус с открытыми торцами и тангенциальным установленным в средней его части подводящим патрубком, размещенную в нижней части корпуса водосборную камеру с отводящим патрубком, причем сепаратор снабжен установленным соосно корпусу кожухом, водосборная камера выполнена тороидальной, отводящий патрубок установлен тангенциально последней, а в корпусе по обе стороны от подводящего патрубка установлены кольца с профилированными вырезами, между кольцами размещена изогнутая пластина, на внутренней поверхности корпуса выполнена винтовая нарезка (1) .
Недостатком известного устройства является невысокая эффективность се-. парации при его малых нагрузках иэ- а снижения скорости пара и неравномерного распределения его на сепарирующих поверхностях.
Бель изобретения - повышение эффективности сепарации в широком диапазоне нагрузок.
Указанная цель достигается тем, что сепаратор снабжен дополнительным подводящим патрубком и цилиндрической вставкой с периферийной поперечной перегородкой, установленной между коль цами и образующей с последними и стенкой корпуса коллекторы пароводяной смеси, один из которых сообщен с основным подводящим патрубком, а другойс дополнительным, а верхний н нижний участки корпуса выполнены сужающими к своим торцам.
На фиг. 1 представлен сепаратор, общий вид на фиг. 2 - то же, поперечное
20 сечение; на фиг, 3 — поперечное сечение коллекторов пароводяной смеси.
Сепаратор пара содержит корпус 1 с открытыми торцами 2 и 3 для отво8921
l5
55 да лара. Соосно корпусу 1 установлен кожух 4, В средней части корпуса 1 установлены тангенциальные основной и дополнительный подводящие патрубки 5 и 6 соответственно. Верхний и
5 нижний участки 7 и 8 корпуса 1 выполнены сужающимися (коническими) к своим торцам 9 и 10 соответственно;
В нижней части корпуса 1 размещена тороидальная водосборная камера 11, образованная стенками кожуха 4, Тангенциально камере 11 установлен о9» водящий патрубок 12. Вход 13 в водосборную камеру 11 выполнен эауженным с осью 14, наклоненной к оси 15 корпуса 1.
В корпусе 1 по обе стороны от подводящих патрубков 5 и 6 установлены поперечные кольца 16 и 17 с профилированными вырезами 18 и 19 соответст» венно (фиг. 2) ° На кольцах 16 и 17 размещены направляющие кольца 20.
Между кольцами 16 и 17 около патрубков 5 и 6 установлены изогнутые пластины 21. Подводящий патрубок 5 выполнен с плоскопараллельным соплом 22 и снабжен запорным органом 23, а патрубок 6 выполнен с ппоскопараллелт ным соплом 24 и снабжен запорным органом 25. На внутренней поверхности
30 корпуса l,выполнейа винтовая восходя.щая и нисходящая нарезки 26 и 27.
Между кольцами 16 и 17 установлена цилиндрическая вставка 28 с периферийной поперечной перегородкой 29, образующая с кольцами 16 и 17 и стенкой корпуса 1 коллекторы 30 и 3 1 пароводяной смеси. Коллектор 30 сообщен с патрубком 5, а коллектор 31 - с патрубком 6. В перегородке 29 выполнен канал 32 с отверстием 33, сообщенным с коллектором 30, Патрубок
34 канала 32 соединен с коллектором
31 в месте размещения сопла 24 подводящего патрубка 6.
Сепаратор работает следующим об- 45 разом.
На малых нагрузках пароводяную смесь подают в сепаратор. через подводящий патрубок 6 в коллектор 31, 3апорный орган патрубка 5 в это время - 50 закрыт, Пароводяная смесь из коллектора 31 через вырезы 19 кольца 17 распределяется по канавкам нисходя« щей нарезки 27 корпуса 1. За счет суженного нижнего участка 8 корпуса обеспечивается более интенсивная се. парация пара, Пар отводится из сепаратора через открытый торец 3, Отделен22 4 ная эа счет центробежного эффекта вода стекает в зазор между корпусом и кожухом 4 и затем собирается в камере 11, откуда через отводящий патрубок 12 с помощью насоса отводится иэ сепаратора. Избыточная масса воды поднимается в кожухе на некоторый уровень, предотвращая попадание пара в камеру 11. При работе нижней части сепаратора вода, образовавшаяся за счет конденсации просачившегося в верхнюю часть пара, по канавкам восходя- . щей нарезки 26 поступает через вырезы 18 кольца 16 в коллектор 30, откуда отсасывается соплом 24 патрубка 6 с помощью выполненного в перегородке 29 канала 32 и патрубка 34, При увеличении нагрузки сепаратора закрывают запорный орган 25 патрубка 6 и открывают запорный орган 23 подводящего патрубка 5. Пароводяная смесь поступает по патрубку 5 в коллектор 30 и через вырезы 18 кольпа
16 распределяется по восходящей нарезке 26 корпуса 1. Отсепарированный пар отводится иэ сепаратора через открытый торец 2, а отделенная вода сбрасывается в зазоре между корпусом
1 и кожухом 4 к камеру 11. Line исключения утечек пара из коллектора 30 по канайу 32 может быть установлен дополнительный автоматический клапан (на чертежах не показан), При махсимальных нагрузках пароводяная смесь подается в сепаратор через оба подводящих патрубка 5 и 6.
При этом давление цароводяной смеси в верхней части сепаратора поддерживается большим, чем в нижней, что обеспечивает устойчивый режим совместной работы обеих частей сепаратора.
Снабжение сепаратора дополнительным подводящим патрубком и цилиндрической вставкой с периферийной лоперечной перегородкой, установленной между кольцами и образуюшей с последними и стенкой корпуса коллекторы пароводяной смеси, один иэ которых сообщен с основным подводящим патрубком, а другой - с дополнительным, выполнение верхнего и нижнего участков корпуса сужающимися к своим торцам позволяют повысить эффективность сепарации в широком диапазоне нагрузок: от малых - включением в работу нижней части сепаратора при малых давлениях пароводяной смеси, до больших и максимальных - включением в работу верхней части сепаратора или же совместной рабо-.
5 89 той обеих частей сепаратора при соблюдении оптимальных режимое сепарации паФормула изобретения
Сепаратор пара по авт. св. Ио 781493, отличающийся тем,что,с целью повышения эффективности сепарации в широком диапазоне нагрузок, он снабжен дополнительным подводящим патрубком и цилиндрической вставкой
2122 Ь с периферийной поперечной перегородкой, установленной между кольцами и образующей с последними и стенкой корпуса коллекторы пароводяной,смеси, один из которых сообщен с основным подводящим патрубком, а другой с дополнительным, а верхний и нижний участки корпуса выполнены сужающимися к своим торцам. е Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
% 781493, кл. F 22 В 37/32, 1978.
892122
®n
ФиаЗ
