Пробоотборник для жидкости
Иллюстрации
Реферат
Союз Советских
Социалистических
Республик

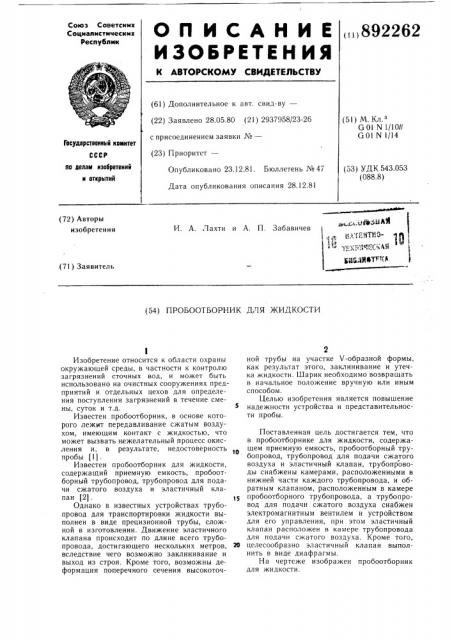

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
„,1892262 (61) Дополнительное к авт. свид-ву— (22) Заявлено 28.05.80 (21) 2937958/23-26 (51) М. К..
G 01 N 1/10//
G01 N 1/14 с присоединением заявки №вЂ”
Государственный комитет (23) Приоритет— по Аелам изобретеиий и открытий (53) УДК 543.053 (088.8) Опубликовано 23.12.81. Бюллетень ¹47
Дата опубликования описания 28.12.81 (72) Авторы изобретения
И. А. Лахти и А. П. Забавичев (71) Заявитель (54) ПРОБООТБОРНИК ДЛЯ ЖИДКОСТИ
Изобретение относится к области охраны окружающей среды, в частности к контролю загрязнений сточных вод, и может быть использовано на очистных сооружениях предприятий и отдельных цехов для определения поступления загрязнений в течение смены, суток и т.д.
Известен пробоотборник, в основе которого лежит передавливание сжатым воздухом, имеющим контакт с жидкостью, что может вызвать нежелательный процесс окисления и, в результате, недостоверность пробы (1) .
Известен пробоотборник для жидкости, содержащий приемную емкость, пробоотборный трубопровод, трубопровод для подачи сжатого воздуха и эластичный клапан (2) .
Однако в известных устройствах трубопровод для транспортировки жидкости выполнен в виде прецизионной трубы, сложной в изготовлении. Движение эластичного клапана происходит по длине всего трубопровода, достигающего нескольких метров, вследствие чего возможно заклинивание и выход из строя. Кроме того, возможны деформация поперечного сечения высокоточной трубы на участке V-образной формы, как результат этого, заклинивание и утечка жидкости. Шарик необходимо возвращать в начальное положение вручную или иным способом.
Целью изобретения является повышение надежности устройства и представительности пробы.
Поставленная цель достигается тем, что в пробоотборнике для жидкости, содержащем приемную емкость, пробоотборный трубопровод, трубопровод для подачи сжатого воздуха и эластичный клапан, трубопроводы снабжены камерами, расположенными в нижней части каждого трубопровода, и обратным клапаном, расположенным в камере пробоотборного трубопровода, а трубопровод для подачи сжатого воздуха снабжен электромагнитным вентилем и устройством для его управления, при этом эластичный клапан расположен в камере трубопровода для подачи сжатого воздуха. Кроме того, 20 целесообразно эластичный клапан выполнить в виде диафрагмы.
На чертеже изображен пробоотборник для жидкости.
892262
Камера 5 с клапаном 4 пробоотборника может быть выполнена также и в виде усеченного конуса, в большем основании которого закреплена эластичная диафрагма, выполняющая функции эластичного клапана.
3
Пробоотборник содержит приемную емкость 1, соединенную посредством клапана 2 с пробоотборным трубопроводом 3, и эластичный клапан 4, размещенный в камере 5.
Камера 5 одним концом соединена с трубопроводом 3 через обратный клапан 6, а другим концом — с источником 7 сжатого воздуха посредством трубопровода 8 для подачи сжатого воздуха, снабженного электромагнитным вентилем 9 и датчиком 10 давления, в цепь управления вентилем 9 включено реле 11 времени. Пробоотборник устанавливается в емкости 12 так, чтобы эластичный клапан 4. находясь на плаву, занимал верхнее положение. Трубопровод 3 подключен к емкости 13 для сбора проб, которая может быть любой известной конструкции.
Устройство работает следующим образом.
Сжатый воздух, заполняя трубопровод 8, оказывает давление на эластичный клапан 4.
Клапан 4 под давлением воздуха начинает 2о опускаться и вытесняет жидкость из камеры 5. Вытесняемая жидкость, в свою очередь, оказывает давление на клапаны 2 и 6.
Клапан 6, наоборот, открывается и пропускает вытесняемую клапаном 4 из камеры 5 жидкость в трубоотборный трубопровод 3.
При достижении поршнем нижнего положения вытеснение жидкости из камеры 5 прекращается. Клапан 6 под действием собственной силы тяжести и веса столба находящейся над ним жидкости закрывается, препятствуя опорожнению трубопровода 3. В то же время подача воздуха в трубопроводе 8 продолжается. Эластичный клапан 4 препятствует утечке воздуха в направлении приемной емкости 1, вследствие этого давление воздуха в трубопроводе 8 на 0,5 — 1,0 м вод. ст. 35 выше высоты подъема Н,, срабатывает датчик 10 давления, открывается электромагнитный вентиль 9. Воздух из трубопровода 8 стравливается в атмосферу и в трубопроводе 8 устанавливается атмосферное давление. Клапан 2 под действием столба 4О жидкости Н отодвигается от устья приемной емкости и жидкость поступает в камеру 5. Эластичный клапан 4 при этом, вследствие плавучести, поднимается в исходное положение. Вентиль 9 закрывается от им- 45 пульса реле 11 времени, и цикл отбора жидкости вновь повторяется в описанном порядке. В результате в трубопровод транспортировки жидкости 3 непрерывно поступают все новые порции жидкости, которые вытесняют предыдущие в емкость 13 для сбора 50 проб. Емкость 13 периодически доставляется в лабораторию на анализы.
В предлагаемом устройстве вместо сложных в изготовлении прецизионных труб применяются обычные шланги из резины или полиэтилена. Движение клапана происходит в рабочей камере длиной несколько сантиметров, что полностью исключает возможность заклинивания и утечки. Небольшая длина и прямолинейность рабочей камеры обеспечивает простоту изготовления высокоточного узла пробоотборника.
Производительность пробоотборника легко регулируется за счет изменения глубины погружения в жидкость (величины Н ) и может быть увеличена за счет ускорения возвращения клапана в исходное положение с помощью пружины.
Клапан может быть выполнен как шаровой, так и цилиндрической формы.
Внедрение пробоотборника при обследовании водного хозяйства предприятий, на эксплуатируемых очистных сооружениях позволяет получить информацию о качественном составе сточных вод, что дает возможность повысить качество проектных решений и надежность эксплуатации очистных сооружений, т.е. повысить надежность охраны водоемов.
Для непрерывного получения проб жидкости ручным методом необходимо на каждой подконтрольной точке содержать оператора. Учитывая, что количество таких точек на одном заводе может составить от нескольких единиц до десятка и более, экономический эффект от применения пробоотборника только на одном производстве исчисляется 2 — 4 тыс. рублей.
Формула изобретения
1. Пробоотборник для жидкости, содержащий приемную емкость, пробоотборный трубопровод, трубопровод для подачи сжатого воздуха и эластичный клапан, отличающийся тем, что, с целью повышения надежности устройства и представительности пробы, трубопроводы снабжены камерами, расположенными в нижней части каждого трубопровода, и обратным клапаном, расположенным в камере пробоотборного трубопровода, а трубопровод для подачи сжатого воздуха снабжен электромагнитным вентилем и устройством для его управления, при этом эластичный клапан расположен в камере трубопровода для подачи сжатого воздуха.
2. Пробоотборник по п. 1, отличающийся тем, что эластичный клапан выполнен в виде диафрагмы.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 182401, кл.601 N 1/10, 1962.
2. Авторское свидетельство СССР № 243261, кл.G01 N 1/14, 1964.
