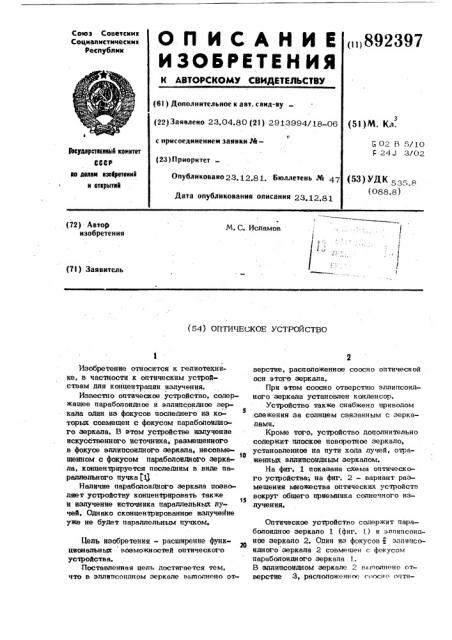

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ н,892397 (61) Дополнительное к авт. саид-ву (22) Заявлено 23,04.80 (21) 2913994/18-06 (51) М. Кл. с присоединением заявки ¹â€”
5 02 В 5/10
Г 24.) 3/02
3Ъеудэрстекииы6 комитет
СССР ав дввеи изевретенкй и открытий (23) Приоритет
Опубликовано23.12.81, Бюллетень № 47
Дата опубликования описания 23,12,81 (5З) УДК „=, „ (088.8) М. С. Исламов (72) Автор изобретения
1 1 (7!) Заявитель (54) ОПТИЧЕСКОЕ УСТРОЙСТВО
Изобретение относится к гелиотехнике, в частности к оптическим устрой,ствам для концентрации излучения.
Известно оптическое устройство, сойержащее парабопоидное и эллипсоидное зеркала один из фокусов последнего из которых совмещен с фокусом параболоидного зеркала. В этом устройстве излучение искусственного источника, размещенного в фокусе эллипсоидного зеркала, несовмещенном с фокусом параболоидного зерка10 ла, концентрируется последним в виде параллельного пучка ()
Наличие параболоидного зеркала позволяет устройству концентрировать также тз и излучение источника параллельных лучей, Однако сконцентрированное излучение уже не будет параллельным пучком.
11ель изобретения — расширение функ26 циональных возможностей оптического устройства.
Поставленная цель достигается тем, что в эллипсоидном зеркале выполнено отверстие, расположенное соосно оптической оси этого зеркала.
При этом соосно отверстию эллипсоидного зеркала установлен конденсор.
Устройство также .снабжено приводом .слежения за солнцем связанным с зеркалами.
Кроме того, устройство дополнительно содержит плоское поворотное зеркало, установленное на пути хода лучей, отраженньтх эллипсоидным зеркалом.
На фиг. 1 показана схема оптнческого устройства; на фиг. 2 — вариант размещения множества оптических устройств .вокруг общего приемника солнечного излучения.
Оптическое устройство содержит параболоидное зеркало 1 (фиг. 1) и эллипсоидное зеркало 2. Один из фокусов е эллипсоидного зеркала 2 совмещен е фокусом параболоидн ого зеркала J..
В эллипсоидном зеркале 2 виполнено огверстке 3, расположенное о нхя< оптической оси 4 этого зеркала 2. В отверстии 3 установлен конденсор 5.
Устройство снабжено приводом 6 слежения эа солнцем, связанным с зеркалами 1и2.
Кроме того, устройство дополнительно содержит плоское поворотное зеркало 7, установленное на пути хола лучей, отраженных эллипсоидным зеркалом 2.
Концентрированный пучок 8 параллельных лРей, отраженный, плоским поворотным зеркалом 7, падает на приемник 9 солнечного излучения. Множество оптических устройств может размещаться вок-, руг общего приемника 10 (фиг. 2) сол- . нечного .излучения.
Эллипсоидное зеркало 2 оптического устройства снабжено холодильником 11.
Оптическое устройство работает следующим образом.
Параллельные солнечные лучи концентрируются параболоидным,зеркалом 1 (фиг. 1) в фокусе У эллипсоидного зеркала 2, совмещенном с фокусом F парабопоидного зеркала 1, и в силу оптических свойств эллипсоидного зеркала 2 многократно переотражаются им, проходя через фокусы, и постепенно приближаясь к оптической оси 4, параллельным пучком выходят через отверстие 3 с конденсо30 ром 5. Пучок сконцентрированных эллипсоидным зеркалом 2 лучей падает на плоское поворотное зеркало 7 и отраженный им в виде пучка 8 направляется к приемнику 9. солнечного излучения. Многократнм переотражение излучения эллипсоид-. ным зеркалом 2 вызывает его нагрев, который ограничивается холодильни -. ком 11.
Слежение эа Солнцем осуществляется с помощью привода 6, связанного с зер- 40 калами 1 и 2. При этом плоское зеркало 7 поворачивается на угол, равный половине угла поворота оптического устройства, а более точно, параболоидного зеркала 1, что обеспечивает постоянное по- 4> ложение светового пятна на приемнике 9 солнечного излучения.
Выполнение в эллипсоидном зеркале 2 отверстия 3, соосного его оптической оси
4, обеспечивает концентрацию в пучок so
97 параллельных лучей излучения от источ-ника также параллельных лучей, например от Солнца, что расширяет функциональные возможности оптического устройства.
Применение конденсора 5, установленного в отверстии 3, обеспечивает равномерное по освещенности световое пятно на приемнике 9 солнечного излучения, что упрощает расчет коэффициента концентрации оптического устройства и коптроль нагрева приемника 9.
Снабжение оптического устройства приводом слежения за Солнцем и плоским поворотным зеркалом обеспечивает максимальный нагрев приемника солнеч ным излучением и постоянное положение светового пятна на приемнике, что повы шает эффективность оптического устройства при его работе в качестве концентратора солнечного излучения.
Формула изобре тания
1. Оптическое устройство, содержащее парабалоидное и эллипсоиднм зеркала, один из фокусов последнего из которых совмещен с фокусом парабалоидного зеркала, о т л и ч а ю ш е е с я тем, что, с целью расширения функциональных возможностей, в эллипсоидном зеркале выполнено отверстие, расположенное соосно оптической оси этого зеркала.
2. Устройство по п.1, о т л и ч а ющ е е с я тем, что соосно отверстию эллипсоидного зеркала установлен конденсор, 3. Устройство по п,1, о т л и ч а ющ е е с я тем, что оно снабжено приводом слежения за солнцем, связанным с зеркалами.
4. Устройство по п.1, о т л и ч а ющ е е с я тем, что оно дополнительно содержит плоское поворотное зеркало, установленнм на пути хода лучей, отраженных эллипсоидным зеркалом.
Источники информации, принятые во внимание при экспертизе
1. Патент. ФРГ № 1919199, кл. 7 21 \ 7/09, 1976.
