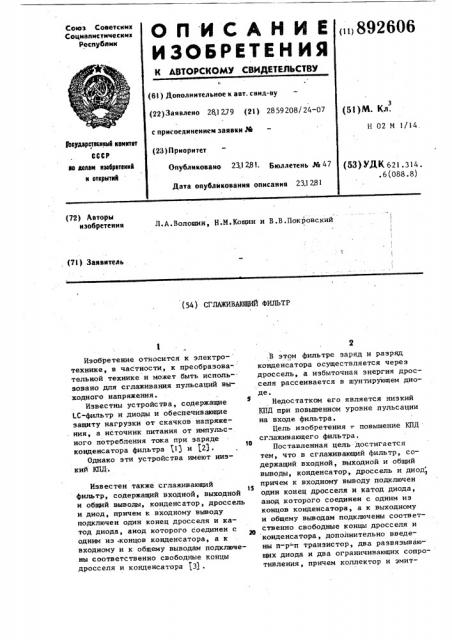

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцмапмстмчеснмх республик ()892606 (81) Дополнительное к авт. свид-ву (22)Заявлено 281279 (21) 2859208/24-07 с присоединением заявки № (23) Приоритет

Опубликовано 23. 281 51оллетень ¹ 47

Дата опубликования описания 23.1231 (53)M. Кл.

Н 02 М 1/14.

3Ъеударстаанный квинтет

СССР дв делам наабретенн11 к открытн11 (53) УДК 621,314. . 6 (088. 8) (72) Авторы изобретения

Л.А.Волошин, И.М.Кощин и В.В.Покровский (71) Заявитель (54) СГЛАЖИВА10ЩИЙ ФИЛЬТР

Изобретение относится к электро- технике, в частности, к преобразова-. тельной технике и может быть исполь-зовано для сглаживания пульсаций выходного напряжения.

Известны устройства, содержащие

LC-фильтр и диоды и обеспечивающие защиту нагрузки от скачков напряжения, а источник питания от импульс" ного потребления тока при заряде конденсатора фильтра 1 и (23.

Однако эти устройства имеют низкий КПД.

Известен также сглаживающий

15 фильтр, содержащий входной, выходной и общий выводы, конденсатор, дроссель и диод, причем к входному выводу подключен один конец дросселя и катод диода, анод которого соединен с

20 одним иэ концов конденсатора, а к входному и к общему выводам подключены соответственно свободные концы дросселя и конденсатора (3) ..В этом фильтре заряд и разряд конденсатора осуществляется через дроссель, а избыточная энергия дросселя рассеивается в шунтирующем диоде.

Недостатком его является низкий

КПД при повышенном уровне пульсации на входе фильтра.

Цель изобретения †. повышение КПД сглаживающего фильтра.

Поставленная цель достигается тем, что в сглаживающий фильтр, содержащий входной, выходной и общий выводы, конденсатор, дроссель и диод, причем к входному выводу подключен один конец дросселя и катод диода, анод которого соединен с одним из концов конденсатора, а к выходному и общему выводам подключены соответственно свободные концы дросселя и конденсатора, дополнительно введены и-р-п транзистор, два развязывающих диода и два ограничивающих сопротивления, причем коллектор и эмиттер транзистора подключены соответственно к выходному выводу и аноду диода, а к его управляющему электроду подключены катоды двух развязывающих диодов, аноды которых через ограничивающие сопротивления подключены к входному и выходному выводам.

Схема устройства приведена на чертеже.

Она содержит входной 1, выходной

2 и общий 3 выводы, конденсатор 4, дроссель 5 и диод 6. Между точкой соединения конденсатора 4 и диода 6 включен транзистор 7, к базе которого подключены последовательные цепочки из развязывающих диодов 8 и 9 и ограничивающих сопротивлений 10 и 11 °

Фильтр работает следующим образом.

При нарастании положительного напряжения на входе фильтра через цепочку из резистора (сопротивления)

10 и диод 8 открывается транзистор 7 и через дроссель 5 заряжается конденсатор 4 °

При уменьшении напряжения на входе фильтра, напряжение на конденсаторе 4 становится больше входного, и транзистор 7 закрывается, а диод

6 открывается. При этом конденсатор

4 через диод 6 и дроссель 5 подпитывает нагрузку. Чтобы защитить нагрузку от бросков напряжения используется цепочка, состоящая из,сопротивления 11 и диода 9, управляющая транзистором 7, Как только напряжение на выходе фильтра превысит напряжение на конденсаторе 4, транзистор 7 открывается и конденсатор 4 подзаряжается, тем самым уменьшая бросок напряжения. Диоды 8 и 9 в цепи транзистора 7 нужны для того, ч-,обы исключить шунтирование дросселя 5 резисторами (сопротивлениями) 2606 1

l O и 1 1, которые з.1цают нг:if õ<öèíï é режим базы транзн<.тора.

Таким образом, предлагаемый фильчр позволяет обеспечить более высокий

КПД, так как накопленная в конденсаторе и дросселе энергия расходуется не внутри схемы фильтра, а на дополнительную подпитку нагрузки.

Формула изобретения

Сглаживающий фильтр, содержащий входной, выходной и общий выводы, конденсатор, дроссель и диод, причем к входному выводу подключен один конец дросселя и катод диода, анод которого соединен с одним из концов конденсатора, а к выходному щ и общему выводам подключены соответственно свободные концы дросселя и конденсатора, отличающийся тем, что, с целью повышения КПД, дополнительно введены п-р-и транзистор, два развязывающих диода и два ограничивающих сопротивления, причем коллектор и эмиттер транзистора подключены соответственно к выходному выводу и аноду диода, а к его управляющему электроду подключены катоды двух развязывающих диодов, аноды которых через ограничивающие сопротивления подключены к входному и выходному выводам.

js Источники информации, принятые во внимание при экспертизе

1. Патент CHIA У 3555398, кл. Н 02 М 7/00, 1971.

2. Патен Франции Ф 1586488, кл. Н 02 М !/14, 1970.

3. Авторское свидетельство СССР

М 344563, кл. Н 02 М 1/14, 1972.
