Реферат



М 8932

Класс 52 а, 45 — 54

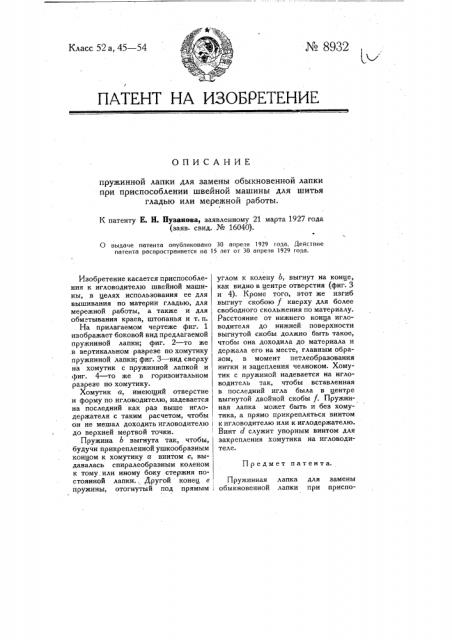

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ пружинной лапки для замены обыкновенной лапки при приспособлении швейной машины для шитья гладью или мережной работы.

К патенту И. Н. Пузанова, заявленному 21 марта 1927 года (заяв. свид. № 16040).

О выдаче патента опубликовано 30 апреля 1929 года. Действие патента распространяется на 15 лет от 30 апреля 1929 года.

Предмет патента.

Изобретение касается приспособления к игловодителю швейной машины, в целях использования ее для вышивания по материи гладью, для мережной работы, а также и для обметывания краев, штопанья и т. п.

На прилагаемом чертеже фиг. 1 изображает боковой вид предлагаемой пружинной лапки; фиг. 2 — то же в вертикальном разрезе по хомутику пружинной лапки; фиг. 3 — вид сверху на хомутик с пружинной лапкой и фиг. 4 — то же в горизонтальном разрезе по хомутику.

Хомутик а, имеющий отверстие и форму по игловодителю, надевается на последний как раз выше иглодержателя с таким расчетом, чтобы он не мешал доходить игловодителю до верхней мертвой точки.

Пружина Ь выгнута так, чтобы, будучи прикрепленной ушкообразным концом к хомутику а винтом с, выдавалась спиралеобразным коленом к тому. или иному боку стержня постоянной лапки., Другой конец е пружины, отогнутый под прямым углом к колену о, выгнут на конце, как видно в центре отверстия (фиг. 3 и 4). Кроме того, этот же изгиб выгнут скобою f кверху для более свободного скольжения по материалу.

Расстояние от нижнего конца игловодителя до нижней поверхности выгнутой скобы должно быть такое, чтобы она доходила до материала и держала его на месте, главным образом, в момент петлеобразования нитки и зацепления челноком. Хомутик с пружиной надевается на игловодитель так, чтобы вставленная в последний игла была в центре выгнутой двойной скобы f. Пружинная лапка может быть и без хомутика, а прямо прикрепляться винтом

1 к игловодителю или к иглодержателю.

Винт d служит упорным винтом для закрепления хомутика на игловодителе.

Пружинная лапка для замены обыкновенной лапки при приспоr7.

Ленинградский Ооластаит М 37.162. Тираж 1000 энз, Тнп. «Иоипнтерн» Центриздата Народов СССР. Ленинград, Брасная, 1. соблении швейной машины для шитья ., 1 гладью или мережных работ, характе- ризующаяся тем, что она состоит из закрепляемой винтом с на игловоди- теле или на надеваемом на последний, хомутике а пружины, плечи b, е ко-: торой направлены друг к другу под, прямым углом со спиральными витками в вершине, обращенной к одному из боков стержня постоянной лапки, а свободный конец f пружины, служащий для прижимания. материала, скобообразно выгнут и загнут крючком.
