Устройство для подачи ленточного материала в рабочую зону

Устройство для подачи ленточного материала в рабочую зону

Иллюстрации

Показать все

Реферат

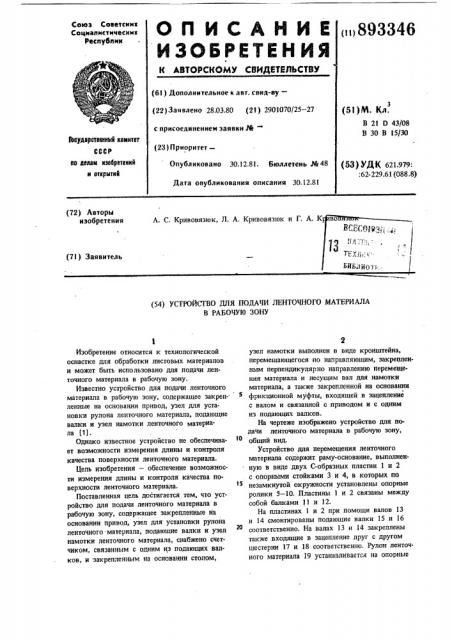

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советсиик

Социалистичесхик

Республии (

В 21 0 43/08

В 30 В 15/30

Гесударстнннный квинтет

СССР не делан нзабратенкй и аткрытнй

Опубликовано 30.12.81. Б(оллетеиь ¹ 48

Дата опубликования описания 30. 12.8! (53) УДК 621.979:

:62-229.61 (088.8) (72) Авторы изобретения

А, С, Кривовязюк, Л. А. Кривовязюк и Г. А, .(7I) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ЛЕНТОЧНОГО МАТЕРИАЛА

В РАБОЧУЮ ЗОНУ!

Изобретение относится к технологической оснастке для обработки листовых материалов и может быть использовано для подачи ленточного материала в рабочую зону.

Известно устройство для подачи ленточного материала в рабочую зону, содержащее закрепленные на основании привод, узел для установки рулона ленточного материала, подающие валки и узел намотки ленточного материала (1).

Однако известное устройство не обеспечивает возможности измерения длины н контроля качества поверхности ленточного материала.

Цель изобретения — обеспечение возможности измерения длины и контроля качества поверхности ленточного материала.

Поставленная цель достигается тем, что устройство для подачи ленточного материала в рабочую зону, содержащее закрепленные на основании привод, узел для установки рулона ленточного материала, подающие валки и узел намотки ленточного материала, снабжено счетчиком, связанным с одним из подающих валков, и закрепленным на основании столом, 2 узел намотки выполнен в виде кронштейна, перемещающегося по направляющим, закрепленным перпендикулярно направлению перемещения материала и несущим вал для намотки материала, а также закрепленной на основании фрикционной муфты, входящей в зацепление с валом и связанной с приводом и с одним из подающих валков.

На чертеже изображено устройство для подачи ленточного материала в рабочую зону, общий вид, Устройство для перемещения ленточного материала содержит раму-основание, выполнен. ную в виде двух С-образных пластин 1 и 2 с опорными стойками 3 и 4, в которых по незамкнутой окружности установлены опорные ролики 5 — 10. Пластины 1 и 2 связаны между собой балками 11 и 12.

На пластинах 1 и 2 при помощи валов 13 и 14 смонтированы подающие валки 15 и 16 соответственно. На валах 13 и 14 закреплены также входящие в зацепление друг с другом шестерни 17 и 18 соответственно. Рулон ленточного материала 19 устанавливается на опорные

3 ролики 5 — 10. На пластине 2 закреплен кронштейн 20, несущий горизонтально расположенньш стержень 21, по которому перемещается втулка 22, фиксируемая относительно стержня 21 винтом 23. На втулке 22 смонтирован светильник 24.

На пластине 1 закреплен или выполнен за одно целое кронштейн 25, в котором закреплены одним концом направляющие стержни

26 и 27, расположенные параллельно осям подающих валков 15 и 16, Свободные концы стержней 26 и 27 связаны между соЬой планкой 28. На направляющих стержнях 26 и 27 с возможностью перемещения вдоль них установлена ползушка 29, несутцая кронштейн 30 и винт 31, взаимодействующий с направляю ° щим стержнем 27.

На кронштейне 25 смонтирована опорная плита 32, расположенная горизонтально и несущая установленный на ее конце ролик 33.

Шестерня 17 входит в зацепление с шестерней

34, связанной со счетчиком 35, закрепленным на пластине 2.

На кронштейне 30 закреплена втулка 36, в которой установлен с возможностью перемещения вал 37, а на кронштейне 25 смонтирован вал 38, несущий установленную на одном конце звездочку 39 и установленную на другом конце фрикционную муфту 40, На фрикционной муфте 40 закреплена втулка 41 с выступом а, входящим в паз б, выполненный на валу 37. Звездочка 39 связана цепью 42 со звездочкой 43, свободно установленной на валу 13, несущем маховичок 44.

На валу 13 выполнены шпицы в, по которым перемещается шлицевая втулка 45, связанная с одним из концов двуплечего рычага

46, шарнирно закрепленного на пластине 1 и подпружиненного пружиной 47. На валу 38 закреплено червячное колесо 48, связанное с фрикционной муфтой 40 и входящее в зацепление с червяком 49, приводимым в движете от электропривода 50.

893346

ЭО

4 тывается на вал 37. Причем скорость вращен вала 37 больше скорости вращения подающих валков 15 и 16, за счет чего создается натяжение материала 19 над плитой 32. Шестерня

17 через шестерню 34 приводит в движение счетчик 35 длины пути, т,е, длины материала

19, После полной размотки рулона ленточного материала 19 при помощи двуплечего рычага

46 выводят из зацепления шлицевую втулку

45 со звездсчкой 43, а электродвигатель 50 выключают. Вращением винта 31 освобождают ползушку 29 и перемещают ее по направляющим стержням 26 и 27 в сторону планки 28.

При этом вал 37 выходит из взаимодействия со втулкой 41. Затем вал 37 вместе с рулоном ленточного материала 19 выводят из втулки 36 и транспортируют на склад, Счетчик 35

ycTaHaBJIHBaIoT на нулевое деление. Другой рулон ленточного материала 19 укладывают на опорные ролики 5 — 10, устанавливают другой вал 37 во втулку 36, перемещают ползушку 29 с кронштейном 30 в исходное положение и фиксируют ее относительно направляющих стержней 26 и 27 винтом 31.

Выступ а втулки 41 входит в паз б вала

37. Конец материала 19 перемещают в зазор между подающими валками 15 и 16 и маховиком 44 вращают их, Материал 19 подается на плиту 32, а затем наматывают несколько витков материала на вал 37. При этом фрикционная муфта 40 проскальзывает относительно храпового колеса 48. Затем вращением двуплечего рычага 46 перемещают шлицевую втулку 45 по шпицам в вала 13 и вводят ее в зацепление со звездочкой 43. После этого цикл повторяется.

Предлагаемое устройство обеспечивает воэможность измерения длины ленточного материала и осуществления контроля качества поверхности.

Формула изобретения

Устройство для перемещения материала работает следующим образом.

Включают электродвигатель 50, который через червяк 49 и червячное колесо 48 приводит в движение фрикционную муфту 40 и через нее вал 37. Одновременно червячное колесо 48 приводит в движение вал 38, вращающий через звездочку 39 и цепь 42 звездочку 43, которая через шлицевую втулку

45, прижатую двуплечим рычагом 46 к звездочке 43, приводит в движение вал 13 с подающим валком 15. От вала 13 через шестерни 17 и 18 передается движение валу 14 с подающим валком 16. Подающие валки 15 и 16 перемещают материал 19, который нама45

Устройство для подачи ленточного материала в рабочую зону, содержащее закрепленные а основании привод, узел для установки рулона ленточного материала, подающие валки и узел намотки ленточного материала, о т л ич а ю щ е е с я тем, что, с целью обеспечения возможности измерения длины и контроля качества поверхности ленточного материала, устройство снабжено счетчиком, связанным с одним из подающих валков, и закрепленным на основании столом, узел намотки выполнен . в виде кронштейна, перемещающегосй по направляющим, расположенным перпендикулярно направлению перемещения материала и несущим

893346 вал для намотки материала, а также закрепленной на основании фрикционной муфты, входя1 щеи в зацепление с валом и связанной с приводом и с одним иэ подающих валков.

Составитель Ю. Жаворонков

Техред А. Бабинец Корректор А, Ференц

Тираж 891 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Редактор Л. Филь

Заказ 11324/10

Источники информации, пригятые во внимание при экспертизе

1. Авторское свидетельство СССР No .584943, кл. В 21 р 43/08, В 30 В 15/30, 19.01.76.
