Союз Советскик

Социалистические

Республик

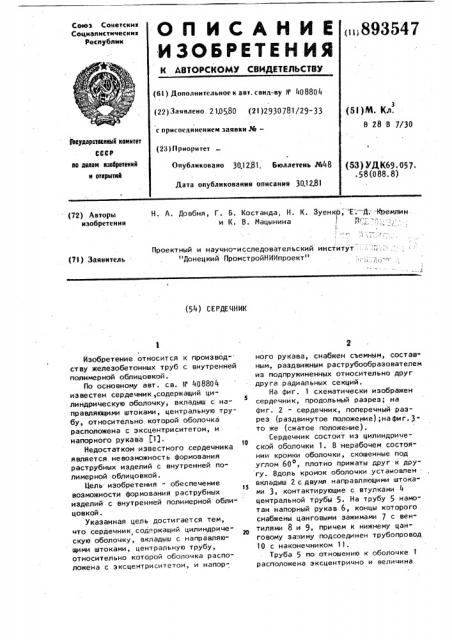

ОП КСАН И Я

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<ш89354? (6l ) Дополнительное к авт. свил-ву У 408804 (22) Заявлено 2 1.0580 (21)2930781/29-33 (5! )М. Кл.

В 28 В 7/30 с присоелинением заявки ¹вЂ”

Гееударстекппый комитет

СССР по делам нзвбретеввй и вткрытпй (23) Приоритет

Опубликовано 30.1 2.81. Бюллетень №48

f 53) УДК69.057. 58(088. 8) Дата опубликования описания 30.12.81 (72) Авторы изобретения

Н. А. Довбня, Г. Б. Костанда, Н. К. Зуенко, =Е. Д; -Кремлин и К. В. Иацынина й" !!

Проектный и научно-исследовательский институт

"Донецкий ПромстройНИИпроект" (71) Заявитель (S4) СЕРДЕЧНИК

Изобретение относится к произ водству железобетонных труб с внутренней полимерной облицовкой.

По основному авт. св. lf 408804 известен сердечник, содержащий цилиндрическую оболочку, вкладыш с направляющими штоками, центральную трубу, относительно. которой оболочка расположена с эксцентриситетом, и напорного рукава 13.

Недостатком известного сердечника является невозможность формования раструбных изделий с внутренней полимерной облицовкой.

Цель изобретения - обеспечение возможности формования раструбных изделий с внутренней полимерной облицовкой.

Указанная цель достигается тем, что сердечник содержащий цилиндрическую оболочку, вкладыш с направляющими штоками, центральную трубу, относительно которой оболочка расположена с эксцентриситетом, и напорного рукава, снабжен сьемным, составным, раздвижным раструбообразователем из подпружиненных относительно друг друга радиальных секций.

На фиг. 1 схематически изображен сердечник, продольный разрез; на фиг. 2 — сердечник, поперечный разрез (раздвинутое положение);на фиг. 3то же (сжатое положение) .

Сердечник состоит из цилиндричеl0 ской оболочки 1. В нерабочем состоянии кромки оболочки, скошенные под углом 60о, плотно прижаты друг к другу. Вдоль кромок оболочки установлен вкладыш 2 с двумя направляющими штока" !

5 ми 3, контактирующие с втулками 4 центральной трубы 5. На трубу 5 намотан напорный рукав 6, концы которого снабжены цанговыми зажимами 7 с вентилями 8 и 9, причем к нижнему цанговому зажиму подсоединен трубопровод

10 с наконечником 11.

Труба 5 по отношению к оболочке 1 расположена эксцентрично и величина

893547

,положении, при котором он способен воспринимать давление от бетона при формовании железобетонной трубы.

По окончании формования и выдержки изделия приступают к извлечению сердечника. Для этого, открыв вентиль

8, сбрасывают давление в напорном рукаве 6. Поскольку оболочка E и раструбообразователь 15 стремятся принять первоначальное (сжатое) положение, скосы кромок оболочки выталкивают вкладыш 2, а внутренние стенки оболочки сдавливают витки напорного рукава, вытесняя из него излишок жид15

После полного сжатия оболочки снимают с наконечника 11 подводящий шланг и извлекают сердечник, пользуясь грузовыми петлями 14.

Использование предлагаемого изобретения обеспечит возможность формования раструбных изделий с внутренней полимерной облицовкой.

Формула изобретения этого эксцентриситета регулируется при помощи двух болтовых соединений 12. К оболочке l приварены плоские упоры 13, а к трубе 5 - грузовые петли 14. На обоЛочку 1 сверху установлен раструбообразователь 15, состоящий из нескольких секций соединенных между собой пружинами 16 так, что секции постоянно поджаты друг к другу и к цилиндрической оболочке

1.. Раструбообразователь 15 опирается на оболочку 1 пластинами 17, которые приварены к секциям раструбообразова теля.

Сердечник работает следующим образом.

В вертикально установленную форму оснащенную арматурным каркасом, опускают сердечник в сжатом положении, на который одевают раструбообразователь 15. К наконечнику ll подключают шланг, соединенный с насосом.

При открывании вентилей 8 и 9 жидкость поступает по трубопроводу 10 через нижний цанговый зажим 7 в напорный рукав 6, вытесняя находящийся в нем воздух. После этого, как жидкость полностью заполнит рукав, вентиль 8 закрывается, при этом в напорном рукаве возрастает давление, которое передается на вкладыш 2 и .стенки оболочки 1, раздвигая последнюю.

Одновременно раздвигаются секции одетого на оболочку 1 раструбообразова- . теля 15.

Когда скошенные кромки оболочки раздвинуты на ширину вкладыша 2, последний вталкивается в образующуюся щель. Закрывается впускной вентиль 9, подача жидкости прекращается и сердеч 40 ник остается в раздвинутом рабочем) Сердечник по авт. св. Ю 408804, отличающийся тем, чтос целью обеспечения возможности формования раструбных изделий с внутренней полимерной облицовкой, он снабжен съемным составным, раздвижным раст рубообразователем из подпружиненных относительно друг друга радиальных секций.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

И 408804, кл. B 28 В 7/30, 1972.

893547

14. 2 71 фиг:1

Fuze

4 игЗ

ВНИИПИ Заказ 11343/20 Тираж 632 Подписное

Филиал ППП ",Патент", г. Ужгород, ул, Проектная, 4
