Устройство для швартовки судов
Иллюстрации
Реферат

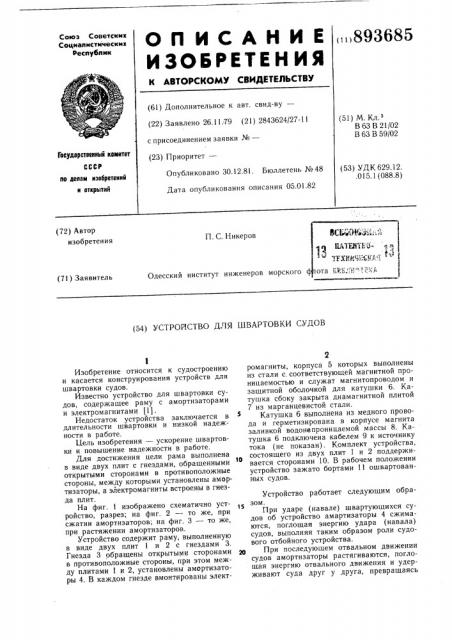

Союз Советскин
Социалистическик
Республик
ОП ИСАНИ Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 26.11.79 (21) 2843624/27-11 (51) М.К .
В 63 В 21/02
В 63 B 59/02 с присоединением заявки №вЂ”
Гееударстеенный кемнтет (23) Приоритет—
Опубликовано 30.12.81. Бюллетень №48
Дата опубликования описания 05.01.82 (53) УДК 629.12. .015.1 (088.8) ло Аелам изобретений н аткрмтий (72) Автор изобретения
П. С. Никеров
Одесский институт инженеров морского (71) Заявитель чота ь1 113.,.,,„! .,". ;,г (54) УСТРОЙСТВО ДЛЯ ШВАРТОВКИ СУДОВ
Изобретение относится к судостроению и касается конструирования устройств для швартовки судов.
Известно устройство для швартовки судов, содержащее раму с амортизаторами и электромагнитами 11) .
Недостаток устройства заключается в длительности швартовки и низкой надежности в работе.
Цель изобретения — ускорение швартовки и повышение надежности в работе.
Для достижения цели рама выполнена в виде двух плит с гнездами, обращенными открытыми сторонами в противоположные стороны, между которыми установлены амортизаторы, а электромагниты встроены в гнезда плит.
На фиг. 1 изображено схематично устройство, разрез; на фиг. 2 — то же, при сжатии амортизаторов; на фиг. 3 — то же, при растяжении амортизаторов.
Устройство содержит раму, выполненную в виде двух плит 1 и 2 с гнездами 3.
Гнезда 3 обращены открытыми сторонами в противоположные стороны, при этом между плитами 1 и 2, установлены амортизаторы 4. В каждом гнезде вмонтированы электромагниты, корпуса 5 которых выполнены из стали с. соответствующей магнитной проницаемостью и служат магнитопроводом и защитной оболочкой для катушки 6. Катушка сбоку закрыта диамагнитной плитой
7 из марганцевистой стали.
Катушка 6 выполнена из медного провода и герметизирована в корпусе магнита заливкой водонепроницаемой массы 8. Катушка 6 подключена кабелем 9 к источнику тока (не показан) . Комплект устройства, 10 состоящего из двух плит 1 и 2 поддерживается сторонами 10. В рабочем положении устройство зажато бортами 11 ошвартованных судов.
Устройство работает следующим образом.
При ударе (навале) швартующихся судов об устройство амартизаторы 4 сжимаются, поглощая энергию удара (навала) судов, выполняя таким образом роли судового отбойного устройства. щ При последующем отвальном движении судов амортизаторы растягиваются, поглощая энергию отвального движения и удерживают суда друг у друга, превращаясь
893685
3 таким образом из отбойного устройства в шва ртовное.
Для разъединения шва ртовно-отбойного устройства от бортов отшвартовывающихся судов необходимо и достаточно прекратить доступ электроэнергии к электромагнитам.
Предлагаемое устройство обеспечивает ускоренную швартовку судов при высокой надежности.
Формула изобретения
Устройство для швартовки судов, содержащее раму с амортизаторами и электро- 1о магнитами, отличающееся тем, что, с целью ускорения швартовки и повышения надежности в работе, рама выполнена в виде двух плит с гнездами, обращенными открытыми сторонами в противоположные сторо:ны, между которыми установлены амортизаторы, а электромагниты встроены в гнезда плит.
Источники информации, принятые во внимание при экспертизе
1. Александров М. Н. Судовые устройства. «Судостроение», 1968, с. 281 †3.
