Кристаллическая глазурь

Кристаллическая глазурь

Иллюстрации

Показать все

Реферат

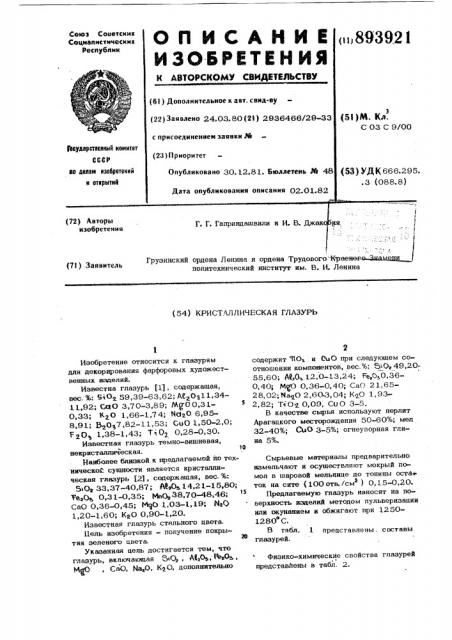

Союз Советскии

Социалистических республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6 I ) Дополнительное к авт. свид-ву (22) Заявлено 24.03. 80 (2! ) 2936466/29-33 (Я)м. кл.

С 03 С 9/00 с присоединением заявки РЙ теаудврстиаииьй квинтет ессеи ао авлаи изобретений и втиритий (23) Приоритет

Опубликовано 30.12.81. Бюллетень М 48

Дата опубликования описания 02.01.82 (53) УДК666.295..3 (088.8) (72) Авторы изобретения

Г. Г. Гаприндашвили и И. В. Джан

В политехнический институт им. B. И. Ленина (7t) Заявитель (54) КРИСТАЛЛИЧЕСКАЯ ГЛАЗУРЬ

Изобретение относится к глаэурям для декорирования фарфоровых художественных изделий.

Извес на глазурь (l), содержащая, вес %: 5

0,33; XzO 1,66 1,74; Ка,О 6,958,91; BgQg7,82-11,53; Gu0 1,50-2,0;

F О. 1,38-1,43; Т1 02 0,28-0,30.

Известная глазурь темно-вишневая, тo некристаллическая.

Наиболее близкой к предлагаемой по тех нической сущности является кристаллическая глазурь (2), содержащая, sec. %:

Ь Ое 33,37-40,87; ИеОв 14,21-15,80; те,О, 0,3 1-0,35; HnG38.70-48,46;

СаО 0,36-0,45; И О 1,03-1,19; ЙеО

1,20-1,60; КяО 0,90-1,20.

Известная глазурь стального цвета, Цель изобретения - получение покры26 тия зеленого цвета.

Указанная цель достигается тем, что глазурь, включающая Si0,, А40в телль, MgQ, СаО, Ма,О, К О, дополнительно

2 содержит ПО и СиО при следующем соотношении компонентов, вес.%: 5iD 49,2055,60; И О 12,0-13,24; Ре,00,360,40; МфО 0,36-0,40; СаО 21,6528,02; йатО 2,60-3,04; К О 1,932,82; Т1 Оg 0,09, Си О 3-5.

В качестве сырья используют перлит

Арагацкого месторождения 50-60%; мел

32-40%; СиО 3-5%; огнеупорная глина 5%.

Сырьевые материалы предварительно измельчают и осуществляют мокрый помол в шаровой мельнице до тонины оста ток на сите (100отв./см ) 0,15-0,20.

Предлагаемую глазурь наносят на поверхность изделий методом пульвернзации или окунанием и обжигают при 12501280 С.

В табл. 1 представлены . составы глазурей.

Физико-химические свойства глазурей представлены в табл. 2.

3 89392 l 4

Глазурь характеризуется красивым лы на поверхности глазури дают серебрисзеленым цветом, образовавшиеся кристал- тый отблеск. . 1

Таблица 1

Состав

Содержание в глазури, вес.%

Йа О KiO . Т 0 (4О

Si0 4ВрО F O MqQ CaQ

1 49,20 12 00 0,36 0,36 28,02 3,04 1 93 0,09 5

2 5288 1272 039 039 2479 267 207 009 4

3 . 55,60

l3,24 0,40 0,40 21,65 2,80 2,82 0,09 3

Таблица, >, Ф

Состав глазури

Свойства

1 2 I 3

58,5

57,4

99,6

99,7

99,7

1,48

l,48

1,48

0,15

0,18

0 20 с формула изобретения

Составитель Л, Кашеварова

Редактор С. Крупенина .Техред Т, Маточка Корректор Е. Рошко

Заказ 11386/39 Тираж 523 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб„д. 4/5

Филиал ППП Патент", r. Ужгород, ул. Проектная, 4 КТР d, 10 С

Химстойкость по отношению . к кишицей воде,%

Термостойкость, число теплосмен .. Плотность глазури по ареометру, г/см

Толщина глазурного слоя, мм

Кристаллическая глазурь, включающая

SiOy А40 в Ре,О,, Mq0, СаО, йа,О)

К О, о т л и ч а ю ш а я с я тем, что, с целью получения покрытия зеленого цвета, она дополнительно содержит

Т1 0 и Си0 при следующем соотношении 4О компонентов> вес.%: 5i0> 49,20-55,60;

46 0 12,0-13,24; Ре С4 0,36-0,40;

MQO 0,36-0,40; СаО 2lä5

28,02; Ма О 2,60-3,04; К О 1,932,82; Б 0 0,09; СмО 3-5.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР по заявке Ж 2758767, an. С 03 С 9/00, 197 9.

2. Авторское свидетельство СССР

М 523876, an. С 03 С 9/00, 1976.
