Реферат



Класс 42с, 6« № 89397

ГССР

< (1

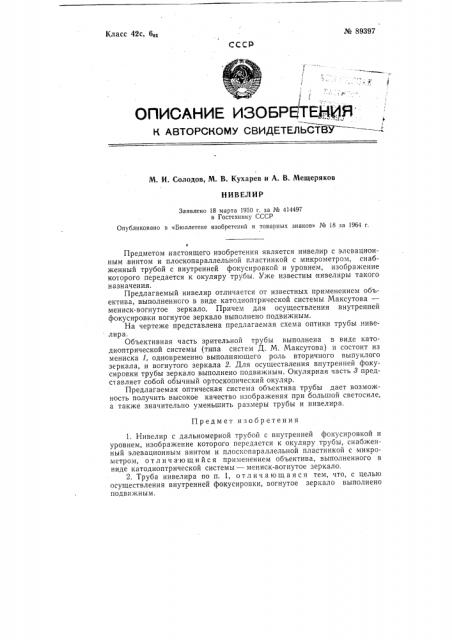

ОПИСАНИЕ ИЗОБР ТЕЦИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

М. И. Солодов, М. В. Кухарев и А. В. Мещеряков

НИВЕЛИР

Заявлено 18 марта 1950 г. за № 414497 в Гостехнику СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» № 18 за 1964 г.

Предмет изобретения

1. Нивелир с дальномерной трубой с внутренней фокусировкой и уровнем, изображение которого передается к окуляру трубы, снабженный элевационным винтом и плоскопараллельной пластинкой с микрометром, отличающийся применением объектива, выполненного в виде катодиоптрической системы — мениск-вогнутое зеркало.

2. Труба нивелира по п. 1, отличающа я ся тем, что, с целью осуществления внутренней фокусировки, вогнутое зеркало выполнено подвижным, Предметом настоящего изобретения является нивелир с элевационным,винтом и плоскопараллельной пластинкой с микрометром, снабженный трубой с внутренней фокусировкой и уровнем, изображение которого передается к окуляру трубы. Уже известны нивелиры такого назначения.

Предлагаемый нивелир отличается от известных применением объектива, выполненного в виде катодиоптрической системы Максутова— мениск-вогнутое зеркало, Причем для осуществления внутренней фокусировки вогнутое зеркало выполнено подвижным.

На чертеже представлена предлагаемая схема оптики трубы нивелира.

Объективная часть зрительной трубы выполнена в виде катодиоптрической системы (типа систем Д. М. Максутова) и состоит из мениска 1, одновременно выполняющего роль вторичного выпуклого зеркала, и вогнутого зеркала 2. Для осуществления внутренней фокусировки трубы зеркало выполнено подвижным. Окулярная часть 8 представляет собой обычный ортоскопический окуляр, Предлагаемая оптическая система объектива трубы дает возможность получить высокое качество изображения при большой светосиле, а также значительно уменьшить размеры трубы и нивелира.

¹ 89397

Корректор О. Б. Тюрина

Редактор Э. Н. Шибаева

Техред Л. К. Ткаченко

Поди. к печ. 16/1 !! — 64 г. Формат бум, 70X108 /ir Объем 0,18 пзд. л.

Заказ 1552/14 Тираж 200 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
