Реферат



Класс 39а, 19п7

32а, 15

СССР

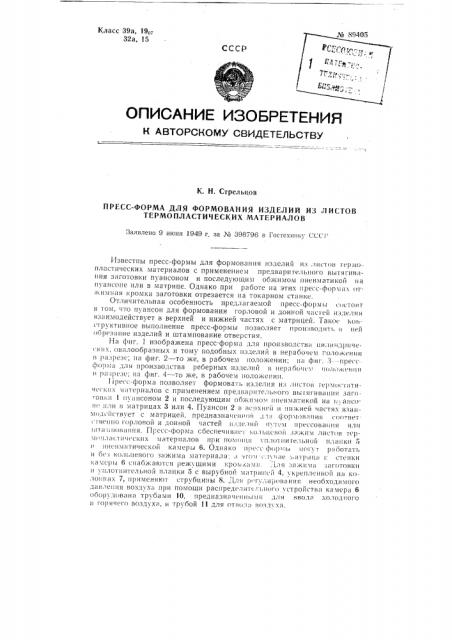

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К. Н. Стрельцов

ПРЕСС-ФОРМА ДЛЯ ФОРМОВАНИЯ ИЗДЕЛИЙ ИЗ ЛИСТОВ

ТЕРМОПЛАСТИЧЕСКИХ МАТЕРИАЛОВ

Заявлен<) 9 июня 1949 г. за № 398796 в Гостехви><у ССС!

Известны пресс-формы для формоваиия изделий из,<истов гермопластических материалов с применением предварительного вь>г)!гивяпия заготовки пуансоном и последующим обжимом пиевматикой на пуансоне или в матрице. Однако при работе иа этих пресс-формах отжимиая кромка заготовки отрезается иа токарном станке.

Отличительная особенность предлагаемой пресс-формы состоит в том, что пуансон для формования горловой и донной частей изделия взаимодействует в верхней и нижней частях с матрицей. Tàкос- hоиструктивиое выполнение пресс-формы позволяет произво;(ит), ii пей ос реза!!Ие изделий и штампование отверстия.

На фиг. 1 изображена пресс-форма для производства цилиидриче< ких, овялообраз fbfx и тому подобных изделий в нерабочем голож. нии в разрезе; иа фиг. 2 — то же, в рабочем положении; ия фиг. )- -пре< сформа для производства реберных изделий в flap;f()oл >ж liillf и ря:-:резв; ня фиг. 4 — то же, в рабочем положеl!иll.

1! !)е(c-(j)op!(JH позВоляет формовать из.1е пия из лис>ов теpмосп (1ти чегкпх мятериалов с применением предвярите:>ьиого вь(!ягивяиия заго овки 1 Jf > JJJICÎHOM 2 H последующим O()>kfrXJO:« ill!<. JJ .!>»и дпя формовяиия <ч><> вет< гf)pffffo горловой и донной частей изделий >(ут.м ирссcÎBHIJIIH или ! JT(J ff(IJ cпг!»1ии ге If>H»fi и,и(ики 5 ! гиевм ITH åñêîé камеры 6. Однако пре(с фор .ь> мс гуT ряоотать и ()(з кольцевого зажима материала: в эго i < .I «;Jå мятр(и;> J: ленки (я <1()) ь! 6 си Ябж Яю! csl реж, Щи ми )сро >к J ) If!. 1л !! зажим <1 ??!1 ??(>тон!си

lI упло.гиителы(ой планки 5 с вырубной митри><сil 4, укренлеиной ия колониях 7, применяют струбцины 8, сп!1 р гулирс>вяния необходимого давления воздуха при помощи pacfrpe;f(литегыц>го устройства камера 6 с>сару,и>ваня трубами 10, предназнячс пи<я,r J; для вводя хо.тодиого и го1)яч(ГГ) Воздуха, и тру»ОЙ 1 1 д lsf Отв»1;I ВОздс х 1.

Заготовленную для выработки изделия, предварительно подогретую, заготовку 1 из термопластического материала помещают в прессФорму и герметически уплотняют при помощи уплотнительной планки 5. В камеру 6 вводятся пуансон 2, который обтягивает заготовку 1; одновременно в камеру подаются воздух, создающий необходимое давление, под воздействием которого заготовка 1 нз термопластического материала обжимается в форме. ,Чля вырубания заготовки верхняя часть 9 пуансона имеет режущие грани, которыми при взаимодействии с внутренней кромкой кольпевого зажима осуществляется обрезание зажатых краев листа при переработке его в изделие. В таком положении изделие охлаждают и затем вынимают из камеры

Предмет изобретения

1. Пресс-форма для формования изделий из листов термопластических материалов с применением предварительного вытягивания заго. тонки пуансоном с последующим обжимом пневматикой на пуансоне

v пли в матрице, отличающаяся тем, что пуансон в верхнеи и нижней частях взаимодействует с матрицей для формования соответственно горловой и донной частей изделия.

2. Форма выполнения пресс-формы по п. 1, отл и ч аю щ а я с я тем, что пуансон в верхней части снабжен режущими гранями, взаимодействующими с матрицей для вырубания заготовки. № 89405

4 сриг 1

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. М, Струве

Информационно издательский отдел. Поди, к печ. 5/II-1960.

Объем 0,34 и л. Заказ 779. Тираж 300. Цена 50 коп.

1 ор. Алатырь, типография X 2 Мнингтсргтва культуры Чувашской АССР.
