Узел соединения стержней пространственного каркаса

Узел соединения стержней пространственного каркаса

Иллюстрации

Показать все

Реферат

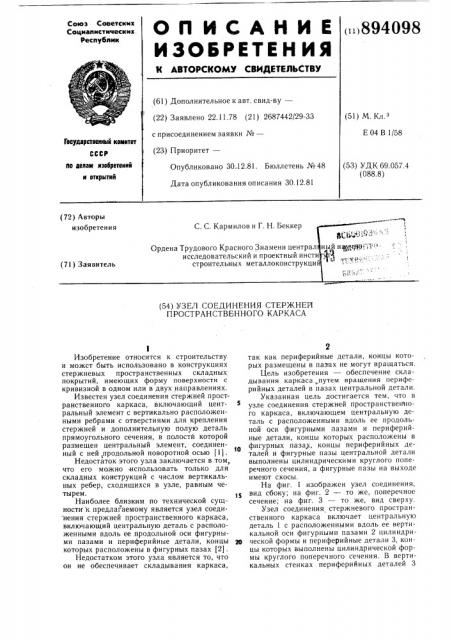

Союз Советскик

Социалистическик

Республик

О Il И С А Н И Е ()894098

ИЗО6РЕТЕН ИЯ

М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.11.78 (21) 2687442/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

Е 04 В 1/58

Гееуднрственный кем«тет но иенам «эоеретеннй

«нткрытнй (53) УДК 69.057.4 (088.8) Опубликовано 30..12.81. Бюллетень № 48

Дата опубликования описания 30.12.81 (72) Авторы изобретен ия

С. С. Кармилов и Г. Н. Беккер ный нурди .71"

Ордена Трудового Красного Знамени централ исследовательский и проектный инсти строительных металлоконструкци" (71) Заявитель (54) УЗЕЛ СОЕДИНЕНИЯ СТЕРЖНЕИ

ПРОСТРАНСТВЕННОГО КАРКАСА

Изобретение относится к строительству и можст быть использовано в конструкциях стержневых пространственных складных покрытий, имеющих форму поверхности с кривизной в одном или в двух направлениях.

Известен узел соединения стержней пространственного каркаса, включающий центральный элемент с вертикально расположенными ребрами с отверстиями для крепления стержней и дополнительную полую деталь прямоугольного сечения, в полостй которой размещен центральный элемент, соединенный с ней,продольной поворотной осью (1).

Недостаток этого узла заключается в том, что его можно использовать только для складных конструкций с числом вертикальных ребер, сходящихся в узле, равным четырем. 15

Наиболее близким по технической сущности к предлагаемому является узел соединения стержней пространственного каркаса, включающий центральную деталь с расположенными вдоль ее продольной оси фигурными пазами и периферийные детали, концы Зт которых расположены в фигурных пазах (2).

Недостатком этого узла является то, что он не обеспечивает складывания каркаса, так как периферийные детали, концы которых размещены в пазах не могут вращаться.

Цель изобретения — обеспечение складывания каркаса „путем вращения периферийных деталей в пазах центральной детали.

Указанная цель достигается тем, что в узле соединения стержней пространственного каркаса, включающем центральную деталь с расположенными вдоль ее продольной оси фигурными лазами и периферийные детали, концы которых расположены в фигурных пазах, концы периферийных деталей и фигурные пазы центральной детали выполнены цилиндрическими круглого поперечного сечения, а фигурные пазы на выходе имеют скосы.

На фиг. 1 изображен узел соединения, вид сбоку; на фиг. 2 — то же, поперечное сечение; на фиг. 3 — то же, вид сверху.

Узел соединения стержневого пространственного каркаса включает центральную деталь 1 с расположенными вдоль ее вертикальной оси фигурными пазами 2 цилиндрической формы и периферийные детали 3, концы которых выполнены цилиндрической формы круглого поперечного сечения. В вертикальных стенках периферийных деталей 3

894098 вьп:олпе ы отверстliM 4 для шарнирного крLïления стержней 5 складного каркаса (стержни показаны на фиг. 1 штриховыми линиямH) .

Фигурные пазы центральной детали l выполнены со скосами 6, которые обеспечивают поворот периферийных деталей 3 относительно вертикальной оси при складывании каркаса. Для исключения подвижности в вертикальном направлении периферийных деталей 3 относительно центральной детали 1 по торцам последней закреплены с помощью болтов 7 ограничительные шайбы 8.

Диаметры поперечных сечений пазов центральной детали и концов периферийных деталей вьп1олняются с размером, обеспечивающим скользящую (свободную) посадку одной детали относительно другой.

Для изготовления узла соединения наиболее целесообразно использовать прессованные профили из алюминиевого сплава, форма сечения которых соответствует форме сечения центральной к периферийных Jp1 àлей. В этом случае основной операцией по изготовлению деталей будет нарезка профиля на элементы заданной длины.

KoHñTðóêöHê узла соединения наибол "e пригодна для работы на сжимающие усилия.

Поэтому область применения данного типа узла — — складные стержневые конструкции оболочек с преимущественнlлм усилием сжа Гия в э, с лептах.

Преимущество предлагаемого узла соединения состоит в том, что с его помощью можно создавать складные конструкции стержневых оболочек с различной формой ячеек в плане (треугольной, шестиугольной и т.д.), при этом технология изготовления деталей узла предельно проста.

Формула изобретения

Узел соединения стержней пространственного каркаса, включающий центральную деталь с расположенными вдоль ее продольной оси фигурными пазами и периферийные детали, концы которых расположены в фигурных пазах, отличающийся тем, что, с целью обеспечения складывания каркаса путем вращения периферийных деталей в пазах центральной детали, концы периферийных деталей и фигурные пазы центральной детали выполнены цилиндрическими круглого по;>о перечного сечения, а фигурные пазы на выходе имеют скосы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 578408, кл. Е 04 В 1/58, 1976.

2. Трофимов В. И., Бегун Г. Б. Строительные покрытия. М., Стройиздат, 1972, с. 17, рис. 1.6.

894098

ФигЗ

Составитель Л. Забегина

Редактор П.Макаревич Техред А. Бойкас Корректор У. Пономаренко

Заказ 11413/48 Тираж 768 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4
