Пространственное сетчатое купольное покрытие
Иллюстрации
Реферат

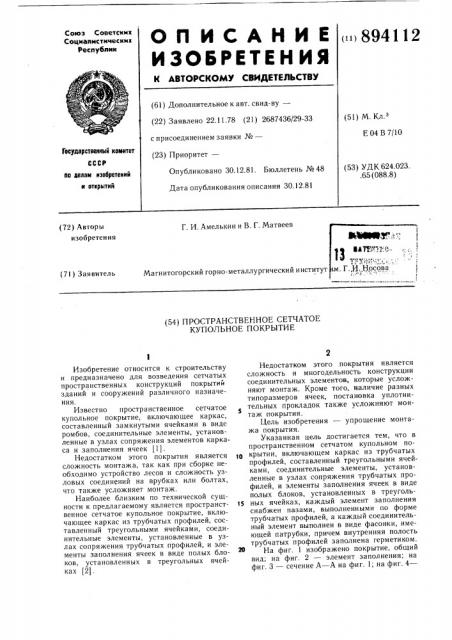

ОП ИСАНИЕ
Союз Советскик
Социалистических
Реслублик (»>894112
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.11.78 (21) 2687436/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл з
Е 04 В 7/10
Государственный комитет (53) УДК 624.023..65 (088.8) Опубликовано 30.12.81. Бюллетень № 48
Дата опубликования описания 30.12.81 по делам изобретений к открытий (72) Авторы изобретения
Г. И. Амелькин и В. Г. Матвеев
E
1 г (71) Заявитель
Магнитогорский горно-металлургический институт (54) ПРОСТРАНСТВЕННОЕ СЕТЧАТОЕ
КУПОЛЬНОЕ ПОКРЫТИЕ ках (21.
Изобретение относится к строительству и предназначено для возведения сетчатых пространственных конструкций покрытий зданий и сооружений различного назначения.
Известно пространственное сетчатое купольное покрытие, включающее каркас, составленный замкнутыми ячейками в виде ромбов, соединительные элементы, установленные в узлах сопряжения элементов каркаса и заполнения ячеек (1) .
Недостатком этого покрытия является сложность монтажа, так как при сборке необходимо устройство лесов и сложность узловых соединений на врубках или болтах, что также усложняет монтаж.
Наиболее близким по технической сущности к предлагаемому является пространственное сетчатое купольное покрытие, включающее каркас из трубчатых профилей, составленный треугольными ячейками, соединительные элементы, установленные в узлах сопряжения трубчатых профилей, и элементы заполнения ячеек в виде полых блоков, установленных в треугольных ячейНедостатком этого покрытия является сложность и многодельность конструкции соединительных элементов, которые усложняют монтаж. Кроме того, наличие разных типоразмеров ячеек, постановка уплотнительных прокладок также усложняют монтаж покрытия.
Цель изобретения — упрощение монтажа покрытия.
Указанная цель достигается тем, что в пространственном сетчатом купольном покрытии, включающем каркас из трубчатых профилей, составленный треугольными ячейками, соединительные элементы, установленные в узлах сопряжения трубчатых профилей, и элементы заполнения ячеек в виде полых блоков, установленных в треуголь15 ных ячейках, каждый элемент заполнения снабжен пазами, выполненными по форме трубчатых профилей, а каждый соединительный элемент выполнен в виде фасонки, имеющей патрубки, причем внутренняя полость трубчатых профилей заполнена герметиком.
На фиг. 1 изображено покрытие, общий вид; на фиг. 2 —; на фиг. 3 — сечение А — А на фиг. 1; на фиг. 4—
894)12 сечение Б — Б на фиг. 1; на фиг. 5 — узел 1 на фиг. 1.
Сооружение включает сетчатый каркас 1, выполненный из эластичных трубчатых профилей 2 круглого сечения с треугольной равносторонней ячейкой, который оперт на кольцо 3. В каждом из узлов сопряжения каркаса 1 установлена фасонка 4 с патрубками 5.
Концы патрубков 5 фасонки 4 и трубчатых профилей 2 выполнены по форме усеченного конуса, обеспечивающего их соединение на ус при помощи, например, клея. Трубчатые профили 2 выполнены по радиусу купола и их сообщающиеся полости заполнены густовязким герметиком 6. В каждую из ячеек каркаса вставлен светопрозрачный элемент, выполненный в виде полого армированного стеклоблока 7 по форме ячейки. Сопрягаемые стенки стеклоблока 7 с каркасом снабжены пазами 8, которые выполнены по форме трубчатого профиля.
Монтаж покрытия осуществляется следующим образом. го
На площадке строительства каркас 1 сооружения формируют из двух и более секций, представляющих собой часть каркаса купола. Патрубки 5 фасонок 4 одной из секций по сопрягаемой со смежной секцией стороне соединяют на ус с концами трубча25 тых профилей 2 смежной секции с помощью, например, клея. Таким же образом соединияют все остальные секции каркаса. Полости трубчатых профилей 2 смонтированного каркаса с помощью насоса заполняют герметиком 6. Герметик нагнетают через ниппель, соединенный с нагнетательным патрубком насоса в основании каркаса, при стравливании воздуха через ниппель, расположенный в верхней его части. При этом верхний и нижний ниппели снабжены перекры- з5 вающими их клапанами (не показано). Заполненный герметиком каркас устанавливают на опорное кольцо 3 в проектное положение с помощью монтажного устройства (не показано) . Затем в ячейки каркаса вставляют стеклоблоки 7. После этого при закры40 том верхнем ниппеле через нижний ниппель в полости трубчатых профилей каркаса дополнительно нагнетают герметик. Усилием дополнительного давления создают уплотнение и фрикционный зажим между сопрягаемыми поверхностями каркаса и стеклоблоков, после чего нагнетательный патрубок насоса отсоединяют и сооружение готово к восприятию эксплуатационных нагрузок.
Технико-экономические преимущества предлагаемого объекта в сравнении с известным заключаются в том, что в 1,5—
l,8 раза снижается общий вес покрытия.
Применение трубчатых профилей и фасонок из эластичного материала позволяет исключить расход металла на изготовление элементов каркаса, а также существенно снизить трудоемкость возведения сооружения. Для заполнения ячеек каркаса применены полые объемные стеклоблоки одного типоразмера, причем процесс их установки достаточно прост. Существенным преимуществом предлагаемого покрытия является то, что элементы каркаса одновременно служат и элементами герметизации стыков между стеклоблоками.
Формула изобретения
Пространственное сетчатое купольное покрытие, включающее каркас из трубчатых профилей, составленный треугольными ячейками, соединительные элементы, установленные в узлах сопряжения трубчатых профилей, и элементы заполнения ячеек в виде полых блоков, установленных в треугольных ячейках, отличающееся тем, что, с целью упрощения монтажа, каждый элемент. заполнения снабжен пазами, выполненными по форме трубчатых профилей, а каждый соединительный элемент выполнен в виде фасонки, имеющей патрубки, причем внутренняя полость трубчатых профилей заполнена герметиком.
Источники информации, принятые во внимание при экспертизе
1. Иванов Г. Ф. Деревянные конструкции.
Л.-М., Стройиздат, 1956, с. 215, р. 166.
2. Патент СССР по заявке
М 2387035/24-33, кл. E 04 С 2/54, 1975.
