Реферат



Союз Советских

Социалистических

Республик

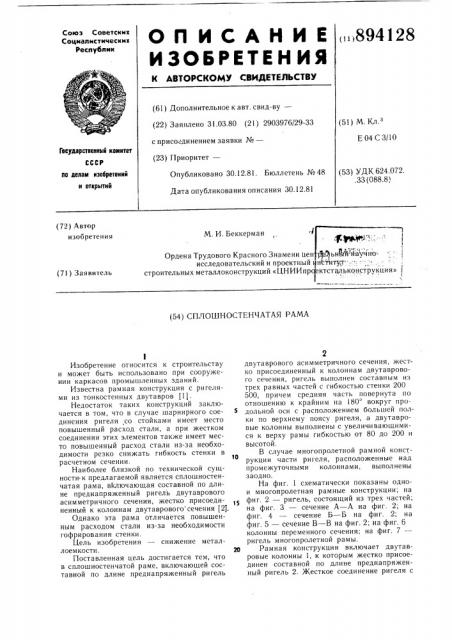

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

„ 894128 (61) Дополнительное к авт. свид-ву— (22) Заявлено 31.03.80 (21) 2903976/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) M. Кл.

Е 04 С 3/10

Гасударственные комитет (53) УДК 624.072..33 (088.8, по делам изобретений и открытий

Опубликовано 30.12.81. Бюллетень №48

Дата опубликования описания 30.12.81 (72) Автор изобретения

М. И. Беккерман 4 3 (Ордена Трудового Красного Знамени цен исследовательский и проектный строительных металлоконструкций «ЦНИИпр ктстальконструкция» 1 (71) Заявитель (54) СПЛОШНОСТЕНЧАТАЯ РАМА

Изобретение относится к строительству и может быть использовано при сооружении каркасов промышленных зданий.

Известна рамная конструкция с ригелями из тонкостенных двутавров (11.

Недостаток таких конструкций заключается в том, что в случае шарнирного соединения ригеля со стойками имеет место повышенный расход стали, а при жестком соединении этих элементов также имеет место повышенный расход стали из-за необходимости резко снижать гибкость стенки в расчетном сечении.

Наиболее близкой по технической сущности.к предлагаемой является сплошностенчатая рама, вКлючающая составной по длине преднапряженный ригель двутаврового асимметричного сечения, жестко присоединенный к колоннам двутаврового сечения (2J.

Однако эта рама отличается повышенным расходом стали из-за необходимости гофрирования стенки.

Цель изобретения — снижение металлоемкости. 26

Поставленная цель достигается тем, что в сплошностенчатой раме, включающей составной по длине преднапряженный ригель двутаврового асимметричного сечения, жестко присоединенный к колоннам двутаврового сечения, ригель выполнен составным из трех равных частей с гибкостью стенки 200

500, причем средняя часть повернута по отношению к крайним на 180 вокруг продольной оси с расположением большей полки по верхнему поясу ригеля, а двутавровые колонны выполнены с увеличивающимися к верху рамы гибкостью от 80 до 200 и высотой.

В случае многопролетной рамной конструкции части ригеля, расположенные над промежуточными колоннами., выполнены заодно.

На фиг. 1 схематически показаны однои многопролетная рамные конструкции; на фиг. 2 — ригель, состоящий из трех частей; на фиг. 3 — сечение А — А на фиг. 2; на фиг. 4 — сечение Б — Б на фиг. 2; на фиг. 5 — сечение  — В на фиг. 2; на фиг. 6 колонны переменного сечения; на фиг. 7— ригель многопролетной рамы.

Рамная конструкция включает двутавровые колонны 1, к которым жестко присоединен составной по длине преднапряженный ригель 2. Жесткое соединение ригеля с

894128

Формула изобретения р1

4 колоннами позволяет снизить величину расчетного изгибающего момента почти вдвое по сравнению с шарнирным соединением указанных элементов рамной конструкции.

Из-за изготовления ригеля преднапряженным возникают дополнительные сжимающие напряжения. С целью снижения этого вредного влияния двутавровые преднапряженные ригели изготавливаются асимметричного сечения, а именно сжатый пояс более мощный, чем растянутый, и в случае необходимости биметаллический.

Ригель 2 составлен из трех равных частей 3, 4 и 5, причем средняя часть 4 повернута по отношению к крайним 3 и 5 на

180 вокруг продольной оси с расположением большего пояса 6 по верху ригеля, так как изгибающие моменты в середине пролета рамы и в узлах сопряжения ригеля с колоннами близки по величине и имеют равные знаки.

Процесс изготовления ригеля состоит в следующем.

Стенка 7 натягивается до расчетной величины, и в таком состоянии прикрепляется к поясам 6 и 8 с помощью сварных швов. Стыкуемые части ригеля жестко прикрепляются друг к другу на высокопрочных болтах с помощью фасонок 9, перпендикулярных к продольной оси ригеля.

Двутавровые колонны 1 выполнены с преднапряженной в процессе изготовления стенкой 10 с увеличивающейся кверху высотой и гибкостью в пределах 80 — 200.

Смежные части 11 ригеля 3, 5 многопролетной рамной конструкции, расположенные над промежуточными колоннами, выполнены заодно.

С целью максимального снижения расхода стали с обеспечением необходимой устойчивости стенка ригеля выполнена предварительно растянутой в процессе изготовления и имеет гибкость 200 †5.

Такое конструктивное решение дает экономию в расходе металла на 10 — 15 /р.

1. Сплошностенчатая рама, включающая составной по длине преднапряженный ригель двутаврового асимметричного сечения, жестко присоединенный к колоннам двутаврового сечения, отличающаяся тем, что, с целью снижения металлоемкости, ригель выполнен составным из трех равных частей с гибкостью стенки 200 †5, причем средняя часть повернута по отношению к крайним на 180 вокруг продольной оси с расположением большей полки по верх20 нему поясу ригеля, а двутавровые колонны выполнены с увеличивающейся к верху рамы гибкостью от 80 до 200 и высотой.

2. Рама по п. 1, отличающаяся тем, что, с целью использования ее в многопролет25 ных рамных конструкциях, части ригеля

1 расположенные над промежуточными колоннами, выполнены заодно.

Источники информации, принятые во внимание при экспертизе

1. Экспериментальные исследования конзо струкций типа «Рама» для производственных зданий пролетами 18 и 24 м. ЦНИИСК, вып. ОЭИ вЂ” 199, М., 1977.

2. Выложенная заявка ФРГ _#_e 1913408, кл. 37 Ь 3/10, опублик. 1970 (прототип) .

894128 л
