Устройство для подъема прострелочно-взрывной аппаратуры из скважины

Устройство для подъема прострелочно-взрывной аппаратуры из скважины

Иллюстрации

Показать все

Реферат

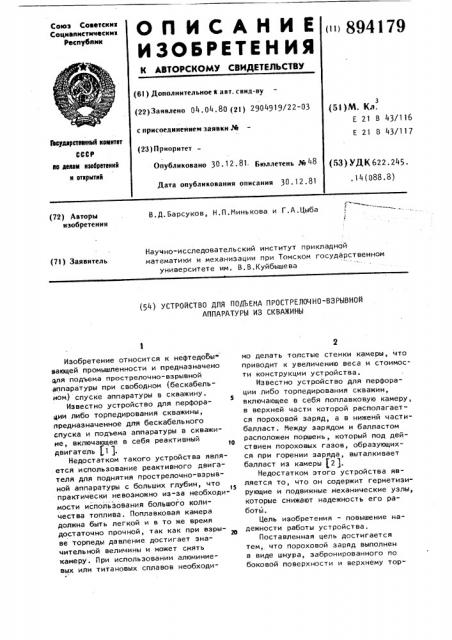

Союз Советски и

Социалистическнк

Республик (11)

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 04. 04. 80 (21) 2904919/22-03 (51)M. Кл.

Е 21 В 43/116

Е 21 В 43/117 с присоединением заявки №

Гевудирствеииый квмитет

СССР ио деиам изебретеиий и открытий (23) Приоритет

Опубликовано 30. 12. 81. Бюллетень ¹ 48

Дата опубликования описания 30.12.81 (53) УДК622.245. .14(088.8) B.Ä.ÁàðñóêoB, Н.П.Минькова и Г.А.Цыба (72) Авторы изобретения

Научно-исследовательский институт прикладной математики и механизации при Томском государственном университете им. В.В.Куйбышева (7l ) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДЪЕМА ПРОСТРЕЛОЧНО-ВЗРЫВНОЙ

АППАРАТУРЫ ИЗ СКВАЖИНЫ

Изобретение относится к нефтедобы-вающей промышленности и предназначено аля подъема прострелочно-взрывной аппаратуры при свободном (бескабельном) спуске аппаратуры в скважину.

Известно устройство для перфорации либо торпедирования скважины, предназначенное для бескабельного спуска и подъема аппаратуры в скважине, включающее в себя реактивный двигатель t t ).

Недостатком такого устройства является использование реактивного двигателя для поднятия прострелочно-взрывной аппаратуры с больших глубин, что

15 практически невозможно из-эа необходимости использования большого количества топлива. Поплавковая камера должна быть легкой и в то же время достаточно прочной, так как при взрыве торпеды давление достигает значительной величины и может смять камеру. При использовании алюминиевых или титановых сплавов необходимо делать толстые стенки камеры, что приводит к увеличению веса и стоимости конструкции устройства.

Известно устройство для перфорации либо торпедирования скважин, включающее в себя поплавковую камеру, в верхней части которой располагается пороховой заряд, а в ниженй частибалласт. Между зарядом и балластом расположен поршень, который под действием пороховых газов, образующихся при горении заряда, выталкивает балласт из камеры (2 1.

Недостатком этого устройства является то, что он содержит герметизирующие и подвижные механические узлы, которые снижают надежность его работы.

Цель изобретения - повышение надежности работы устройства.

Поставленная цель достигается тем, что пороховой заряд выполнен в виде шнура, забронированного по боковой поверхности и верхнему тор894179 цу, закрепленного на внутренней поверхности поплавковой камеры, причем поплавковая камера выполнена из эластичного материала, например, армированной резины, и нижний конец ее открыт.

На чертеже представлено предлагаемое устройство.

Устройство содержит поплавковую камеру 1, заряд 2, выполненный в виде шнура, забронированного по боковой поверхности 3, топливной шашки 4 с каналом 5. Сверху к поплавковой камере присоединено счетно-инициирущее устройство 6, а снизу — газогене, ратор 7 для разрыва пласта давлением пороховых газов.

На концах поплавковой камеры, выполненной из эластичного материала, например армированной резины, имеется зубчатый профиль 8. Счетно-инициирующее устройство 6 и газогенератор 7 имеют ответный зубчатый профиль, с помощью которого происходит сцепление.

Устройство опускается в скважину свободно и под действием собственного веса погружается в жидкость, заполняющую скважину. При достижении интервала разрыва срабатывает счетноинициирующее устройство 6 и на запальную цепь газогенератора подается импульс тока по запальному шнуру 9.

От газогенератора 7 пламя распространяется по каналу - и зажигает топливную шашку 4. Образующиеся пороховые газы предотвращают попадание скважинной жидкости в камеру 1 и воспламеняют нижний конец заряда 2.

Пороховые газы, образующиеся при горении заряда 2, заполняют камеру 1, компенсируют возможную утечку газа из камеры и поддерживают давление в камере на уровне давления жидкости в скважине.

Облегченная поплавковая камера 1 вместе со счетно-инициирующим устройством 6 начинает подниматься на поверхность.

Заряд 2 рассчитывается таким образом, чтобы охлажденные газы пол-. ностью заполнили камеру и препятствовали проникновению в нее жидкости в течение всего времени подъема устройства.

При возрастании давления газов в камере до величины, превышающей давление в скважине, часть газов вытекает через нижний открытый конец

15 поплавковой камеры.

Положительный эффект достигается облегчением конструкции аппарата, повышением надежности работы и исключением наземного оборудования для

20 проведения спускоподъемных операций.

Формула изобретения

Устройство для подъема прострелочно-взрывной аппаратуры из скважины, включающее поплавковую камеру, в которой размещен пороховой заряд и счетно-инициирующий механизм с автоматическим срабатыванием на заданной глубине, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы устройства, пороховой заряд выполнен в виде шнура,,забронированного по боковой поверхности и верхнему торцу и закрепленного на внутренней поверхности поплавковой камеры, причем поплавковая камера выполнена из эластичного материала, например армированной резины, и нижний конец ее открыт.

Источники информации, <о принятые во внимание при экспертизе

1. Авторское свидетельство СССР

В 187701, кл. Е 21 В 43/117, 1962.

2, Авторское свидетель ство СССР

9 218087, кл. Е 21 В 43/116, 1962

45 (прототип).
