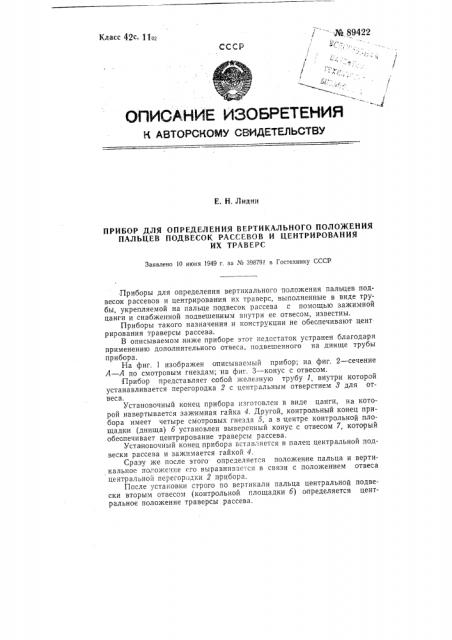

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ ВЕРТИКАЛЬНОГО ПОЛОЖЕНИЯ

ПАЛЬЦЕВ ПОДВЕСОК РАСПЕВОВ И ЦЕНТРИРОВАНИЯ

ИХ ТРАВЕРС

Заявлено 10 июня 1949 г. за ¹ 398791 в Гоетехнику СССР

Приборы для определения вертикального положения пальцев подвесок рассевов и центрирования их травврс, выполненные в виде трубы, укрепляемой на пальце подвесок рассева с помощью зажимной цанги и снабженной подвешенным внутри ее отвесом, известны.

Приборы такого назначения и конструкции не обеспечивают центрирования траверсы рассева.

В описываемом ниже приборе этот недостаток устранен благодаря применению дополнительного отвеса, подвешенного на днище трубы прибора.

На фиг. 1 изображен описываемый прибор; на фиг. 2 — сечение

А — А по смотровым гнездам; на фиг. 3 — конус с отвесом., Прибор представляет собой железную трубу 1, внутри которой устанавливается перегородка 2 с -центральным отверстием 8 для отвеса.

Установочный конец прибора изготовлен в виде цанги, на которой навертывается зажимная гайка 4. Другой, контрольный конец прибора имеет четыре смотровых гнезда 5, а в центре контрольной площадки (днища) б установлен выверенный конус с отвесом 7, который обеспечивает центрирование траверсы рассева.

Установочный конец прибора вставляется в палец центральной подвески рассева и зажимается гайкой 4.

Сразу же после этого определяется положение пальца и вертикальное положение сто выравнивается в связи с положением отвеса центральной перегородки 2 прибора.

После установки строго по вертикали пальца центральной подвески вторым отвесом (контрольной площадки б) определяется центральное положение траверсы рассева.

Предмет изобретения

Прибор для определения вертикального положения пальцев подвесок рассевов и центрирования их траверс, выполненный в виде трубы, укрепляемой на пальце подвески раосева с помощью зажимной цанги и снабженной подвешенным внутри ее отвесом, о т л и ч а ющийся тем, что, с целью обеспечения центрирования траверсы рассева, применен дополнительныи отвес, подвешенный на днище трубы прибора.
