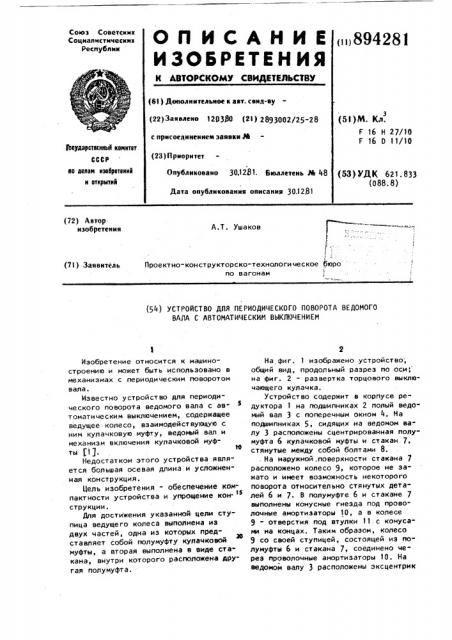

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски к

Социалистическнк

Республик ()894281 (6l ) Дополнительное к авт. свнд-ву (22) Заявлено 120ЯО (21) 2893002/2с-28 с прнсоединениеке заявки яе (23) Приоритет (51)M. Кл.

F 16 Н 27/10

F 16 0 11/10

1Ьеударстееннык комнтет

Опубликовано 30.1231. Бюллетень Ле 48

Дата опубликования описания 30.1281 оо делам изееретееие и открытки (53)УДК 621 ° 833 (088. 8) (? 2) Автор: изобретения

А.Т. Ушаков (71) Заявитель Проектно-конструкторско-технологи ческое бюро по вагонам (54) УСТРОЙСТВО ДЛЯ ПЕРИОДИЧЕСКОГО ПОВОРОТА ВЕДОМОГО

BAJIA С АВТОМАТИЧЕСКИМ ВЫКЛЮЧЕНИЕМ

Изобретение относится к машиностроению и может быть использовано в механизмах с,периодическим поворотом вала.

Известно устройство для периодического поворота ведомого вала с автоматическим выключением, содержащее ведущее колесо, взаимодействующую с ним кулачковую муфту, ведомый вал и механизм включения кулачковой муфты 11 ).

Недостатком этого устройства является большая осевая длина и усложненная конструкция.

Цель изобретения - обеспечение ком" пактности устройства и упрощение конте струкции.

Для достижения указанной цели ступица ведущего колеса выполнена из двух частей, одна иэ которых представляет собой гюлумуфту кулачковой муфты, а вторая выполнена в аиде стакана, внутри которого расгюложена другая полумуфта.

На фиг. 1 изображено устройство; общий вид, продольный разрез по оси, на фиг. 2 — развертка торцового выключающего кулачка.

Устройство содержит в корпусе редуктора 1 на гюдшипниках 2 полый ведомый вал 3 с поперечным окном 4. На подшипниках 5, сидящих на ведомом валу 3 расположены сцентрированная полу" муфта 6 кулачковой муфты и стакан 7, стянутые между собой болтами 8. . На наружной .поверхности стакана 7 расположено колесо 9, которое не зажато и имеет воэможность некоторого поворота относительно стянутых деталей б и 7. В полумуфте б и стакане 7 выполнены конусные гнезда под проволочные амортизаторы 10, а в колесе

9 " отверстия под втулки 11.с конусами на концах. Таким образом, колесо

9 со своей ступицей, состоящей иэ полумуфты 6 и стакана 7, соединено через проволочные амортизаторы 10. На ведомом валу 3 расположены эксцентрик

8942 81

Формула изобретения

12 с пальцем 13 и кулачок l 4, передающие. движение к исполнительному механизму.

Внутри стакана 7 на шлицевой части вала 3 расположена другая полумуфта

t5 кулачковой муфты с поперечной планкой 16, на которую воздействуют с одной стороны включающая пружина

17, а с другой стороны толкагель 18.

На шлицевой части вала 3 расположена 10 промежуточная втулка 19 с торцовым кулачком 20, которые между собой соединены через регулировочную муфту 21..

Втулка 19 с кулачком 20 с помощью резьбы крепится к реэьбовому хвостовику

22 толкателя 1Ь, на конце которого

:имеются лыски под ключ 23. Для стопа >ения и крепления кулачка ?О к втулке

19 имеется гайка 24. Подшипники 2 и 5, кулачок 14 и эксцентрик 12 стянуты ро гайкой 25.

Подвижный фиксатор 26 имеет ролик

27 и перемещается вниз под воздействием электромагнита 28 (или другого механизма), возврат фиксатора 26 гз в исходное положение осуществляется пружинами 29.

Рабочий профил кулачка 20 имеет прямолинейный участок 30, скос 31 и фиксирующий выступ 32 (фиr. 2).

Устройство работает следующим образом.

После включения электродвигателя и входного вала (не показаны) колесо 9 получает непрерывное вращение

35 совместно с полумуфтой 6 и стаканом

7, При этом ролик 27 находится в конце скоса 31 кулачка 20, упираясь в фиксирующий выступ 32, ведомый вал

3 неподвижен. В необходимый момент времени электромагнит 28 кратковременно включается и выключается.

После опускания подвижного фиксатора 26 с роликом 27 торцовый кулачок 20 совместно с промежуточной втулкой 19, толкателем 18, поперечной планкой 16 и полумуфтой 15 пере-. мещаются под воздействием пружины 17, сжатия, при этом кулачки полумуфты

15 входят в зацепление с кулачками полумуфты 6.

Ведомый вал 3, а вместе с ним и ,детали 12 и 14 получают вращение, которое соответственно передается исполнительному механизму. В момент ы входа зубьев полумуфт 6 и 15 возможные динамические нагрузки смягчаются амортизаторами 10.

Одновременно с началом поворота ве домого вала 3, вышедший из-под фиксирующего выступа 32 ролик 27 с помощью пружин 29 совместно с якорем электромагнита 28 возвращается в исходное положение, при этом ролик 27 попадает на прямолинейный участок 30 рабочего профиля кулачка 20. При дальнейшем повороте вала 3, а вместе с ним и кулачка 20 (так как втулка 19 сидит на шлицевой части вала 3), ролик 27 набегает на скос 31, при этом кулачок 20, толкатель 18, поперечная планка 16 и полумуфта 15 перемещают-. ся в обратную сторону, сжимая пружину 17.

В конце скоса 31 зубья полумуфт

6 и 15 выходят из зацепления, ведомый вал 3 останавливается, а ролик

27 упирается в Фиксирующий выступ

32 и удерживает вал 3 с эксцентриком

12 и кулачком 14 от инерционного движения. Все детали возвратились в исходное положение для начала следующего цикла работы.

Регулировка хода полумуфты 15 осуществляется путем поворота толкателя

18 относительно втулки 19, при этом, благодаря тому, что втулка l9 сидит на резьбовсм хвостовике 22, толкатель 18 сместится относительно втулки 19 в ту или другую сторону, соответственно, полумуфта 15 получит больший или меньшей ход.

Эта регулировка необходима для того, чтобы выход кулачков из зацепления и остановка вала 3 осуществлялись в тот момент, когда ролик 27 в конце скоса 31 подойдет к фиксирующему выступу 32, что обеспечивает точность остановки ведомого вала 3 со всеми деталями; связанными с исполнительным механизмом.

Устройство для периодического пово рота ведомого вала с автоматическим выключением, содержащее ведущее колесо, взаимодействующую с ним кулачковую муфту, ведомый вал и механизм включения кулачковой муфты, о тл и ч а ю щ е е с я тем, что, с целью обеспечения компактности. устройства и упрощения конструкции, ступица ведущего колеса выполнена из двух частей, одна из которых представляет

894281

7 10 11

Составитель А. Матвеев

Техред Т. Маточка Корректор. М. Шароши

Редактор И. Тыкей

Заказ 11426/57

Тираж 1009 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. "/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

5 собой полумуфту кулачковой муфты, а вторая выполнена в виде стакана, внутри которого расположена другая полумуфта.

Источники информации, принятые во внимание при экспертизе

1. Авторское сяилетельство СССР у224975зкл.F 16 0 11/10,1967 (прототип)
