Реферат



Союз Советских

Социалистических

Республик

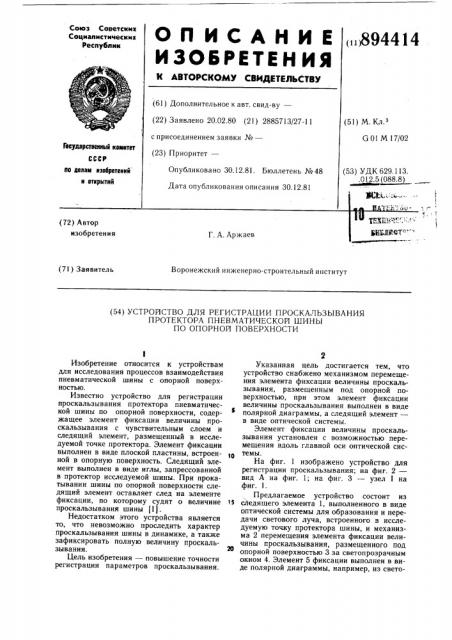

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (,)894414 (61) Дополнительное к авт. свид-ву— (22) Заявлено 20.02.80 (21) 2885713/27-11 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл. б 01 М 17/02

Гасударственный кемнтет (53) УДК 629.113.

Опубликовано 30.12.81. Бюллетень № 48

Дата опубликования описания 30.12.81

tto Аенан изобретений н втнрмтий (72) Автор изобретения

1 . .А. Аржаев

Воронежский инженерно-строительный институт (71) Заявитель (54) УСТРОИСТВО ДЛЯ РЕГИСТРАЦИИ ПРОСКАЛЬЗЫВАНИЯ

ПРОТЕКТОРА ПНЕВМАТИЧЕСКОИ ШИНЫ

ПО ОПОРНОИ ПОВЕРХНОСТИ

Изобретение относится к устройствам для исследования процессов взаимодействия пневматической шины с опорной поверхностью.

Известно устройство для регистрации проскальзывания протектора пневматической шины по опорной поверхности, содержащее элемент фиксации величины проскальзывания с чувствительным слоем и следящий элемент, размещенный в исследуемой точке протектора. Элемент фиксации вь1полнен в виде плоской пластины, встроенной в опорную поверхность. Следящий элемент выполнен в виде иглы, запрессованной в протектор исследуемой шины. При прокатывании шины по опорной поверхности следящий элемент оставляет след на элементе фиксации, по которому судят о величине 15 проскальзывания шины (1).

Недостатком этого устройства является то, что невозможно проследить характер проскальзывания шины в динамике, а также зафиксировать полную величину проскальзывания.

Цель изобретения — повышение точности регистрации параметров проскальзывания.

Указанная цель достигается тем, что устройство снабжено механизмом перемещения элемента фиксации величины проскальзывания, размещенным под опорной поверхностью, при этом элемент фиксации величины проскальзывания выполнен в виде полярной диаграммы, а следящий элемент— в виде оптической системы.

Элемент фиксации величины проскальзывания установлен с возможностью перемещения вдоль главной оси оптической системы.

На фиг. 1 изображено устройство для регистрации проскальзывания; на фиг. 2— вид А на фиг. 1; на фиг. 3 — узел 1 на фиг. 1.

Предлагаемое устройство состоит из следящего элемента 1, выполненного в виде оптической системы для образования и передачи светового луча, встроенного в исследуемую точку протектора шины, и механизма 2 перемещения элемента фиксации величины проскальзывания, размещенного под опорной поверхностью 3 за светопрозрачным окном 4. Элемент 5 фиксации выполнен в виде полярной диаграммы, например, из свето8944

3 чувствительной бумаги и установлен на диске 6 механизма 2 перемещения.

Следящий элемент 1 снабжен размещенными в корпусе 7 источника 8 света, например лампой накаливания, диафрагмой 9 и двояковыпуклой собирающей линзой 10. 5

Между кожухом 11 и механизмом 2 перемещения установлено регулирующее устройство 12.

Предлагаемое устройство работает следующим образом.

При движении шины по опорной поверхности 3 исследуемый элемент протектора со встроенным в него следящим элементом 1 входит в контакт со светопрозрачным окном 4. Луч от источника 8 света проходит через диафрагму 9, собирающую линзу 10, светопрозрачное окно 4 и фокусируется на вращающемся вместе с диском 6 элементе 5 фиксации величины проскальзывания, вычерчивая на нем в полярных координатах линию, воспроизводящую динамику изменения проскальзывания исследуемого элемента протектора шины по длине ее контакта с поверхностью движения.

Угловую скорость диска 6 можно изменять с помощью коробки скоростей механизма 2 перемещения носителя.

Фокусировка светового луча на поверхности элемента 5 фиксации достигается путем перемещения диска 6 вместе с механизмом 2 перемещения вдоль главной оси оптической системы с помощью регулирующего устройства 12. зо

После регистрации проскальзывания светочувствительную бумагу проявляют обычным химическим способом. При использовании в следящем элементе 1 в качестве источника 8 света миниатюрных ламп сверхвысокой яркости, например ртутных, воз35 можна регистрация проскальзывания на ультрафиолетовой бумаге УФ, не требующей химического проявления.

14

Преимуществом предлагаемого устройства по сравнению с существующим является повышение точности измерений за счет непосредственного преобразования проскальзывания исследуемого элемента протектора в колебания светового луча, вычерчивающего на носителе линию, воспроизводящую динамику процесса. Следует отметить, что указанная линия несет информацию как о величине, так и о направлении проскальзывания, последнее обстоятельство особенно важно при исследовании работы колеса с пневматической шиной при криволинейном движении.

Формула изобретения

1. Устройство для регистрации проскальзывания протектора пневматической шины по опорной поверхности, содержащее элемент фиксации величины проскальзывания с чувствительным слоем и следящий элемент, размещенный в точке контакта протектора с опорной поверхностью, отличающееся тем, что, с целью повышения точности, оно снабжено механизмом перемещения элемента фиксации величины проскальзывания, размещенным под опорной поверхностью, при этом элемент фиксации величины проскальзывания выполнен в виде полярной диаграммы, а следящий элемент — в виде оптической системы.

2. Устройство по и. 1, отличающееся тем, что элемент фиксации величины проскальзывания установлен с возможностью перемещения вдоль главной оси оптической системы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 289332, кл. G 01 М 17/02, 19.04.66 (прототип).

894414 а а л

Фu«2
