Прибор для испытаний манжет из эластичных материалов на морозостойкость

Прибор для испытаний манжет из эластичных материалов на морозостойкость

Иллюстрации

Показать все

Реферат

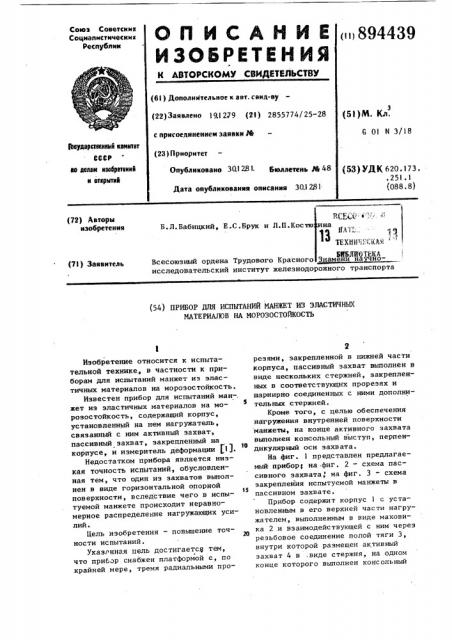

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советск ин

Социапмстичесиин

Респубпии (iii894439 (BI ) Дополнительное к авт. свид-ву (22) Заявлено 19.1279 (2! ) 2855774/25-28 с присоединением заявки ЛЙ

{23) Приоритет

Опубликовано 301 28 1. 1оллетень pk 48

Дата опубликования описания 30,1 281 (51)М. Кл.

G 0l К 3/18

Ркударстванний квинтет

СССР нн делан нзебретенн11 н открытий (53) УДК Ь20.173. . 25I . 1 (088. 8) (72) Авторы изобретения

ВСЕ1.{! <".- .- 1 на

i 11 А1 ".:

ТЕХНИЧ. .:СКА11 "

Б.Л.Бабицкий, E.Ñ.Áðóê и Л.П.Костю вИБЛКОТЕКА

Всесоюзный ордена Трудового Красного намени на ноисследовательский институт железнодорожного транспорта (7l) Заявитель (54) ПРИБОР ДЛЯ ИСПЫТАНИЙ МАНЖЕТ ИЗ ЭЛАСТИЧНЫХ

МАТЕРИАЛОВ НА МОРОЗОСТОЙКОСТЬ

Изобретение относится к испытательной технике, в частности к приборам для испытаний манжет из эластичных материалов на морозостойкость.

Известен прибор для испытаний ман-. жет из эластичных материалов на морозостойкость, содержащий корпус, установленный на нем нагружатель, связанный с ним активный захват, пассивный захват, закрепленный на корпусе, и измеритель деформации 1,1.

Г1 3 10

Недостатком прибора является низкая точность испытаний, обусловленная тем, что один из захватов выполнен в виде горизонтальной опорной

15 поверхности, вследствие чего в испытуемой манжете происходит неравномерное распределение нагружающих усилий.

Цель изобретения — повышение точности испытаний.

Указ,"нная цель достигаетса тем, что прибор снабжен платформой с, по крайней мере, тремя радиальными прорезями, закрепленной в нижней части корпуса, пассивный захват выполнен в виде нескольких стержней, закрепленных в соответствующих прорезях и шарнирно соединенных с ними дополни- тельных стержней.

Кроме того, с целью обеспечения нагружения внутренней поверхности манжеты, на конце активного захвата выполнен консольный выступ, перпендикулярный оси захвата.

На фиг. 1 представлен предлагаемый прибор! на -фиг. 2 — схема пассивного захвата, на фиг. 3 — схема закрепления испытуемой манжеты в пассивном захвате.

Прибор содержит корпус 1 с установленным в его верхней части нагружателем, выполненным в виде маховика 2 и взаимодействующей с ним через реэьбовое соединение полой тяги 3, внутри которой размещен активный захват 4 в .виде стержня, на одном конце которого выполнен консольный

894439

4 бы платформа 7 с манжетой ll полностью погрузилась в охлаждающую среду.

После выдержки в среде с заданной температурой в течение определенного времени быстро вращают маховик 2 в обратную сторону и поднимают полую тягу 3 в верхнее положение, освобождая кромку манжеты 11 от нагружающего усилия, в результате чего кромка разжимается и перемещает вверх активный захват 4, взаимодействующий с измерителем 6 деформации, по показаниям которого определяют величину эластичного восстановления, характеризующую морозостойкость манжеты !I при данной температуре.

Использование предлагаемого прибора позволяет повысить точность испытаний за счет более равномерного распределения нагружающих усилий в испытуемой манжете..

Формула изобретения

1. Прибор для испытаний манжет из эластичных материалов на морозостойкость, содержащий корпус, установленный на нем нагружатель, связанный с ним активный захват, пассив30 ный захват, закрепленный на корпусе, и измеритель деформации, о т л и— ч а ю шийся тем, что, с целью повышения точности испытаний, он снабжен платформой с, по крайней мере, тремя радиальными прорезями, закрепленной в нижней части корпуса, пассивный захват выполнен в виде нескольких стержней, закрепленных в соответствующих прорезях, и шарнирно соединенных с ними дополнительных стержней.

2. Прибор по п.l, о т л и ч а ю— шийся тем, что, с целью обеспечения нагружения внутренней поверхности манжеты, на конце активного захвата выполнен консольный выступ, перпендикулярный оси захвата. выступ 5, перпендикулярный оси захвата, а другой конец взаимодействует с измерителем 6 деформации.

В нижней части корпуса 1 установлена платформа 7, имеющая, по крайней мере, три радиальные прорези 8-10.

Пассивный захват, служащий для крепления испытуемой манжеты II, выполнен в виде нескольких стержней 12, закрепленных в соответствующих прорезях 8-!О платформы 7 с помощью гаек 13. Стержни 12 шарнирно соединены с дополнительными стержнями 14, на концах которых расположены фиксаторы 15, а в средней части стержней

14 размещены с возможностью перемещения упоры 16 с фиксаторами 17.

Устройство работает следующим образом.

Перед началом испытаний производят подготовку прибора, которая определяется тем, какую кромку манжеты

l! (наружную или внутреннюю) будут нагружать. Для нагружения наружной кромки средний из стержней 12, разме- 2s щенный в прорези 9, сдвигают и закрепляют гайкой 13 в крайнем нижнем положении, а крайние стержни, размещенные в прорезях 8 и 10, сдвигают вверх так, чтобы они не касались манжеты 11, установленной на стержне

12, закрепленном в прорези 9. Для нагружения внутренних кромок манжеты

iI все стержни !2 устанавливают в, прорезях 8, 9 и 10 по наруяжому радиусу манжеты ll. После этого дополнительные стержни 14 устанавливают и закрепляют с помощью фиксаторов 17 под углом, при котором плоскость манжеты 11 параллельна оси захвата 4.

С помощью упоров 16 и фиксаторов

15 закрепляют манжету 11 на дополнительных стержнях 14 таким образом, чтобы испытуемая кромка манжеты 11 взаимодействовала с.рабочей плоскостью консольного выступа 5. Вращая маховик 2, перемещают вниз полую тягу 3, нижний торец которой передает нагружающее усилие через консольный выступ 5 активного захвата 4 на испытуемую кромку манжеты 11 и сжимают ее до заданной степени деформации.

Затем помещают нижнюю часть прибора в криостат (не показан) так, чтоИсточники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

I! 454451, кл. G 01 N 3/30, !976 (ггрототип).

894439 я Фи2.

Сос тави тель В . Грин еико

Техред А.Бабинец Корректор ".Швыдкая

Редактор Н.Безродная

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Заказ 1.1469/65 Тираж 910 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
