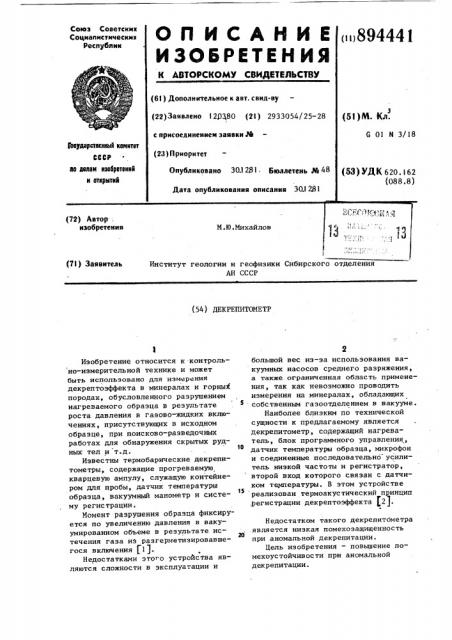

(7!) Заявитель

Институт геологии и геофизики Сибирского отделения

АН СССР (54) ДЕКРЕПИТОИЕТР

Изобретение относится к контрольно-измерительной технике и может быть использовано для измерения декрептоэффекта в минералах и горньп( породах, обусловленного разрушением нагреваемого образца в результате роста давления в газово-жидких включениях, присутствующих в исходном образце, при поисково-разведочных работах для обнаружения скрытых рудных тел и т.д.

Известны термобарические декрепитометры, содержащие прогреваемую кварцевую ампулу, служащую контейнером для пробы, датчик температуры образца, вакуумный манометр и систему регистрации.

Момент разрушения образца фиксируется по увеличению давления в вакуумированном объеме в результате истечения газа из разгерметизировавшегося включения (1 ).

Недостатками этого устройства являются сложности в эксплуатации и большой вес из-за использования вакуумных насосов среднего разряжения, а также. ограниченная область применения, так как невозможно проводить измерения на минералах, обладающих собственным газоотделением в вакууме.

Наиболее близким по технической сущности к предлагаемому является декрепитометр, содержащий нагреватель, блок программного управления, датчик температуры образца, микрофон и соединенные последовательно усилитель низкой частоты и регистратор, второй вход которого связан с датчиком температуры. В этом устройстве реализован термоакустический принцип ,регистрации декрептоэффекта (2).

Недостатком такого декрепитометра ..является низкая помехозащищенность

20 при аномальной декрепитации.

Цель изобретения — повышение помехоустойчивости при аномальной декрепитации.

894441

Указанная цель достигается тем, что декрепитометр снабжен соединенными последовательно избирательным усилителем ультразвуковой частоты и детекторным каскадом, включенным между микрофоном и усилителем низкой частоты. . На чертеже представлена .схема декрепитометра.

Устройство содержит нагреватель

1 и связанный с ним блок 2 программного управления, плоский тигель 3 с навеской исследуемого вещества, датчик 4 температуры образца, соединенные последовательно микрофон 5, избирательный усилитель 6 ультразвуковой частоты, детекторный каскад 7, усилитель 8 низкой частоты и регистратор 9.

Декрепитометр работает следующим образом.

Навеска предварительно измельченного минерала помещается в плоский тигель 3, который устанавливают в нагреватель I. После включения бло. ка 2 программного управления, температура образца увеличивается со скоростью 10-30 град/мин, при этом давление газа во включениях повышается и по достижечии определенного уровня (зависящего от прочностных свойств материала) происходит разрушение зерен образца, сопровождающееся истечением газа иэ включений в атмосферу. Возникающие при этом ультразвуковые колебания принимаются микрофоном 5, усиливаются избирательным усилителем 6, настроенным на характерную частоту процесса.

Затем сигнал детектируется в детекторном каскаде 7 и дополнительно усиливается усилителем 8 низкой частоты. На регистраторе 9 осуществляется фиксация суммарного числа микровзрывов включений и их распределение по температуре.

Таким образом, благодаря использованию.предлагаемого устройства

1Ф удается существенно повысить помехоустойчивость декрепитометрав.

Формула изобретения

Декрепитометр, содержащий нагреватель, блок программного управления, датчик температуры образца, микрофон и соединенные последовательно усили- . щ тель низкой частоты и регистратор, второй вход которого связан с датчиком температуры, о т л и ч а ю— шийся тем, что, с целью повышения помехоустойчивости при аномальg5 ной декрепитации, он снабжен соединенными последовательно избирательным усилителем ультразвуковой частоты и детекторным каскадом, включенными между микрофоном и усилителем ниэЗщ кой частоты.

Источники информации, принятые во внимание при экспертизе

1. Минералогическая термаметрия .и барометрия т. 2, M., "Наука", 33 1968, с. 34-37.

2. Ермакова Н.П, и Долгова Ю.А.

Термобарогеохимия. М., "Недра", 1979, с. 109-110 (прототип).
