Союз Советскмк

Социалмстическнк

Реснублнк

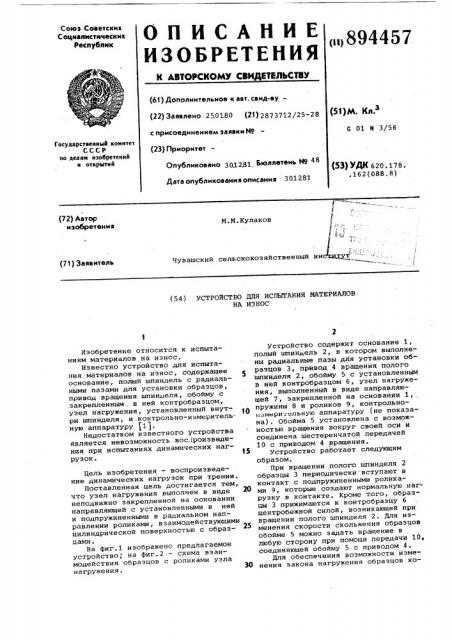

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ ())) 894457

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву— (22) Заявлено 25.01.80 (21) 2873712/25-28 (51) М. Кл.з с присоединением заявки М (23) Приоритет—

G 01 и 3/56

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 301281 Бюллетень М 48

Дата опубликования описания 301281 (53) УДК 620. 178. . 162 (088. 8) (72) Автор изобретения

М.N.Kóëàêoâ (71) Заявитель

Чувашский сельскохозяйственный ин (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ

HA ИЗНОС

Изобретение относится к испытаниям материалов.на износ.

Известно устройство для испытания материалов на износ, содержащее основание, полый шпиндель с радиальными пазами для установки образцов, привод вращения шпинделя, обойму с закрепленным . в ней контробразцом, узел нагружения, установленный внутри шпинделя, и контрольно-измерительную аппаратуру )1j.

Недостатком известного устройства является невозможность вос )роизведения при испытаниях динамических нагрузок.

Цель изобретения — воспроизведение динамических нагрузок при трении.

Поставленная цель достигается тем, что узел нагружения выполнен в виде неподвижно закрепленной на основании направляющей с установленными в ней и подпружиненными в радиальном направлении роликами, взаимодействующими цилиндрической поверхностью с образцами.

На фиг.1 изображено предлагаемое устройство; на фиг.2 — схема взаимодействия образцов с роликами узла нагружения.

Устройство содержит основание 1, полый шпиндель 2, в котором выполнены радиальные пазы для установки об5 разцов 3. Привод 4 вр щения полого шпинделя 2, обойму 5 с установленным в ней контробразцом 6, узел. нагружения, выполненный s виде направляющей 7, закрепленной на основании 1,. пружины 8 и роликов 9, контрольноизмерительную аппаратуру (не показана). Обойма 5 установлена с возможностью вращения вокруг своей оси и соединена шестеренчатой передачей

10 с приводом 4 вращения.

Устройство работает. следующим образом. при вращении полого шпинделя 2 образцы 3 периоцически вступают в контакт с подпружиненными роликами 9, которые создают нормальную наг рузку в контакте ° Кроме того, образ цы 3 прижимаются к контробразцу 6 центробежной силой, возникающей при вращении полого шпинделя 2. Для изменения скорости скольжения образцов обойме 5 можно задать вращение в любую сторону прн помощи передачи 10, соединяющей обойму 5 с приводом 4.

Для обеспечения возможности измеЗО нения закона нагружения образцов ко8944 57

Формула изобретения личество направляющих и установленных в них подпружиненных роликов может быть больше единицы. Закон изменения нагрузки на образцы может задаваться изменением количества подпружиненных роликов их размером и жесткостью пружины.

Использование предлагаемого устройства позволяет воспроизвести при испытаниях динамическое нагружение образцов, характерное для работы большинства реальнйх сопряжений.. устройство для испытания материалов на износ, содержащее основание, полый шпиндель с радиальными пазами для уста- 5 новки образцов, привод вращения шпинФилиал ППП "Патент", r.Óæãîðoä, ул.Проектная,4 деля, обойму с закрепленным в ней контробразцом, узел нагружения, установленный .внутри шпинделя, и контрольно-измерительную аппаратуру, о тл и ч а ю щ е е с я тем, что, с целью воспроизведения динамических нагрузок при трении, узел нагружения выполнен в виде неподвижно закрепленной на основании направляющей с установленными в ней и подпружиненными в ра,диальном направлении роликами, взаимодействующими цилиндрической поверхностью с образцами.

Источники информации принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 213397, кл. G 01 М 3/56, 1966 (прототип).
