Устройство для определения лактата

Устройство для определения лактата

Иллюстрации

Показать все

Реферат



Союз Советскик

Социалистических

Республик

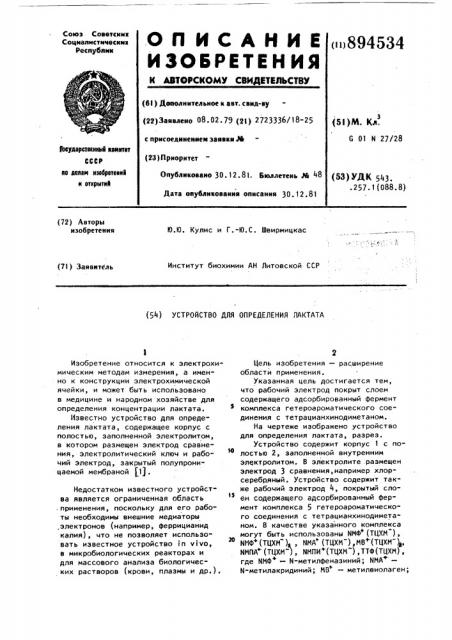

О П И С А Н И Е )894534

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЮТЕПЬСТВУ (6I ) Дополнительное к авт. санд-ву (5l)M. Кл. (22) Заявлено 08. 02. 79 (21) 2723336/18-25

G 01 N 27/28 с присоедниеннеат заявки М (23) Приоритет

Гоеударствоеый кеатвтет

СССР ие делам иаа4ретелий н вткрытвя

Опубликовано 30. 12.81. Бюллетень М 48

Дата опубликования описания 30. 12.81 (53) УДК S43. .257.1(088.8) (72) Авторы изобретения

9.10. Кулис и Г.-10.С. Швирмицкас

Институт биохимии АН Литовской ССР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ЛАКТАТА

Изобретение относится к электрохимическим методам измерения, а именно к конструкции электрохимической ячейки, и может быть использовано в медицине и народном хозяйстве для определения концентрации лактата.

Известно устройство для определения лактата, содержащее корпус с полостью, заполненной электролитом, в котором размещен электрод сравнения, электролитический ключ и рабочий электрод, закрытый полупроницаемой мембраной 11).

Недостатком известного устройства является ограниченная область . применения, поскольку для его рабо" ты необходимы внешние медиаторы .электронов (например, феррицианид калия), что не позволяет использовать известное устройство in vivo, в микробиологических реакторах и для массового анализа биологических растворов (крови, плазмы и др.).

Цель изобретения — расширение области применения.

Указанная цель достигается тем, что рабочий электрод покрыт слоем содержащего адсорбированный фермент комплекса гетероароматического соединения с тетрацианхинодиметаном.

На чертеже изображено устройство для определения лактата, разрез.

Устройство содержит корпус 1 с по" постыл 2, заполненной внутренним электролитом. В электролите. размещен электрод 3 сравнения, например хлорсеребряный. Устройство содержит также рабочий электрод 4, покрытый слоем содержащего адсорбированный фер" мент комплекса 5 гетероароматического соединения с тетрацианхинодиметаном. В качестве указанного комплекса могут быть использованы МИФ (ТЦХИ ), о миф+(ТЦХИ ), NMA (ТЦХМ-),MB (ТЦХИ ),, NMnA" (тцхм-), импи (тцхм ),тте(тцхм), где ЙМФ+ — й-метилфеназиний; КИА —

N-метилакридиний; М — метилвиолаген;

894534 формула изобретения

2О

25 эо йИПА — М-метилпираэиний; МИПИ вЂ” й-метилпиридиний; ТТФ вЂ” тетратиофулвален; ТЦХИ вЂ” анионрадикал тетрацианхинодиметана; ТЦХИ вЂ” тетрацианхинодиметан. Рабочий электрод 4 закрыт полупроницаемой мембраной 6, контактирующей с исследуемым раство" ром. Иембрана 6 прижата к корпусу 1 резиновыми кольцами 7 и крышкой 8.

Контакт между электродами осуществля- 1О ется. через электролитический ключ 9.

Электроды подключены к источнику питания (не показан).

Устройство подготавливают к работе следующим образом. 15

Адсорбция фермента на комплексе может быть осуществлена путем добавления комплекса в фосфатный буфер, содержащий фермент цитохром Вз . После выдержки полученную смесь центриФугируют, а полученный осадок (в виде пасты) наносят на рабочий электрод. Для измерения концентрации лактата предварительно откалиброванное устройство погружают в исследуемыи раствор и определяют силу тока в цепи. При этом на рабочем электроде происходит электрокаталитическое окисление лактата в отсутствии медиато- ров электронов, причем сила тока в цепи пропорциональна концентрации лактата.

Поскольку устройство является безреагентным, оно может быть использовано in vivo, в качестве имплантируе. мого устройства, в микробиологических реакторах культивирования живых клеток, а также для определения лактата в промышленных процессах, т.е. по сравнению с известным устройством область его применения значительно шире.

Устройство для определения лактата, содержащее корпус с полостью, заполненной электролитом, в котором размещен электрод сравнения, электролитический ключ и рабочий электрод, закрытый полупроницаемой мембраной, о т л и ч а ю щ е е с я тем, что, с целью расширения области применения, рабочий электрод покрыт слоем содержащего адсорбированный фермент комплекса гетероароматического соединения с тетрацианхинодиметаном.

Источники информации, принятые во внимание при экспертизе

1. Racine Ph. Klark Н.-О. and

Kochsick К. Rapid Lactate Determination Mith 4n Elektrochemical Enzimatic Sensor, " "Апаl. Chem", 1970, vol. 42, Nr, 1.

894534

Тираж 910 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Б-35, Раушская наб., д. 4/5

Заказ 11475/70

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Составитель Н. Вохмянин

Редактор H. Гришанова Техред А. 6абинец Корректор Г..Огар
