Союз Советскик

Социалистическими

Республик

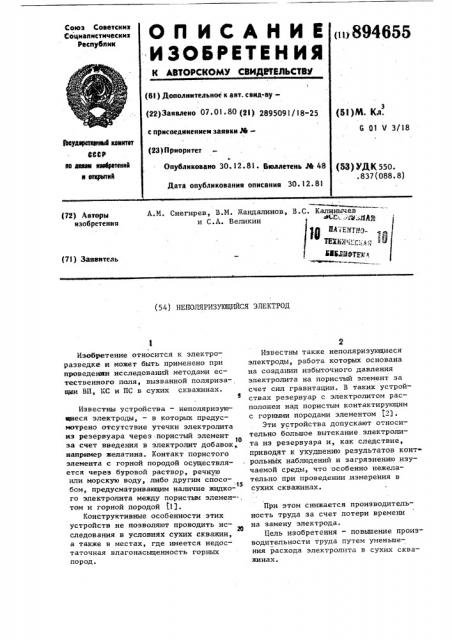

О П И С А Н И Е «894655

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву(22)Заявлено 07. Ol . 80 (2! ) 2895091/18-25 с присоединением заявки М(51)М. Кл.

6 01 Ч 3/18

Р удЮатпенвй кевитвт

ВЮЙАР

N ааааа втебретени6 и впрыткй (23) Приоритет

Опубликовано 30.12.81 ° бюллетень М 48 (53) УДК 550. .837(088.8) Дата опубликования описания 30. 12.81

А.М. Снегирев, В.N. Бандалинов, Б.С. Калинычев и С.A. Великин « - Ю (72) Авторы изобретения

ПА ЯЩ110»

TExii_#_q,у . ьп 13 ивлящр, (7S) Заявитель (54) НЕПОЛЯРИЗУКИЦИЙСЯ ЗЛЕКТРОД

Изобретение относится к электрораэведке и может быть применено при проведении исследований методами естественного поля, вызванной поляризации ВП, КС и ПС в сухих скважинах.

Известны устройства — неполяризуюа неся электроды, — в которых предусмотрено отсутствие утечки электролита из резервуара через пористый элемент

10 за счет введения в электролит добавок, например желатина. Контакт пористого элемента с горной породой осуществляется через буровой раствор, речную или морскую воду, либо другим способом, предусматривающим наличие жидко-15 го электролита между пористым элемен- . том и горной породой (1 .

Конструктивные особенности этих устройств не позволяют проводить ис20 следования в условиях сухих скважин, а также в местах, где имеется недостаточная влагонасыщенность горных пород.

Известны также неполяризующиеся электроды, работа которых основана на создании избыточного давления электролита на пористый элемент за счет сил гравитации. В таких устройствах резервуар с электролитом расположен над пористым контактирующим с горными породами элементом 121.

Зти устройства допускают относительно большое вытекание электролита из резервуара и, как следствие, приводят к ухудшению результатов контрольных наблюдений и загрязнению изучаемой среды, что особенно нежелательно при проведении измерения в сухих скважинах.

При этом снижается производительность труда за счет потери времени на замену электрода.

Цель изобретения — повьппение производительности труда путем уменьшения расхода электролита в сухих скважинах.

894655

t5 верхностъю контактного пористого элемента 3. При скольжении электрода по стенке скважины часть электролита из пористого контактного элемента переходит на поверхность горных пород. Одновременно, взамен израсходованной части электролита, к кочтактному пористому элементу 3 по перемычке 4, изУказанная цель достигается тем, что в известном неполяризующемся электроде, содержащем резервуар с электролитом, металлический электрод и контактный пористый элемент, контактный пористый элемент расположен в верхней части резервуара и соединен перемычкой из пористого капиллярного материала с раствором электролита. t0

На чертеже схематично изображено устройство, общий вид.

Электрод состоит из резервуара 1 с с электролитом 2, вьппе которого .расположен. контактный пористый элемент

3, Иежду дном резервуара и контактным пористым элементом 3 расположена перемычка 4 из пористого капиллярного материала, нижняя часть которой находится в электролите, а верхняя за- щ креплена на пористом контактном элементе. В дно резервуара вмонтирован металлический электрод 5.

Подвод электролита к контактному пористому элементу осуществляется через перемычку из пористого капиллярного материал за счет сил капиллярного поднятия.

Электрод предназначен для работы в условиях, при которых возникает необходимость его перемещения относительно горной породы, например при каротаже сухих скваяжн. В этом случае неполяриэующийся электрод, закрепленный любым способом на скважинном зон" де, например рессорного типа, прижимается к стенке скважины внешней поготовленной из пористого капиллярного материала, подтягивается, за счет сил капиллярного поднятия, столько электролита 2 из резервуара 1, сколько его было израсходовано в процессе движения устройства.

Предлагаемое устройство позволяет уменьшить расход электролита и обеспечивает постоянный контакт с горными породами.

Применение в электродах прижимной конструкции, например рессорного типа, значительно повьппает точность и эффективность электрометрических измерений в сухих скважинах, так как устройство существенно уменьшает вероятность растекания электролита по поверхности скважины, .приводящего к возникновению хорошо проводящего поверхностного слоя.

Формула изобретения

Неполяризующийся электрод, содержащий резервуар с электролитом, металлический электрод и контактный пористый элемент, о т л и ч а ю щ и й— с я тем, что, с целью повышения производительности труда путем уменьшения расхода электролита, контактный пористый элемент расположен в верхней части резервуара и соединен перемычкой из пористого капиллярного материала с раствором электролита.

Источники информации, принятые во внимание при экспертизе

1. Бобровников Л.З. и др. Электроразведочная аппаратура и оборудование, М., "Недра", 1979, с. 320-322.

2. Комаров В.A. и др. Скважинная электроразведка методом вызванной поляризации. I. "Недра", 1969, с. 7780 (прототип).

894655 Составитель Л. Воскобойников

Редактор Е. IIarm Техред М. Надь Корректор У. Пономаренко

Заказ 11484/76 Тираж 735 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Иосква Ж-35 Ра ская наб. . 4/5 л л л Р 6

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
