№ 89497
СССР
Ж 7 г „;."" "" -,. у
7 ..

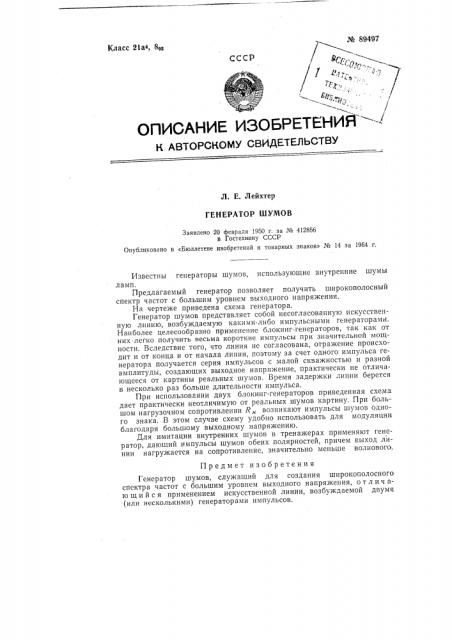

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Класс 2la4, 8оз
Л. Е. Леихтер
ГЕНЕРАТОР ШУМОВ
Заявлено 20 февраля 1950 г. за № 412856 в Гостехнику СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» № 14 за 1964 г.
Известны генераторы шумов, использующие внутренние шумы ламп.
Предлагаемый генератор позволяет получить широкополосный спектр частот с большим уровнем выходного напряжения.
На чертеже приведена схема генератора.
Генератор шумов представляет собой несогласованную искусственную линию, возбуждаемую какими-либо импульсными генераторами.
Наиболее целесообразно применение блокинг-генераторов, так как от них легко получить весьма короткие импульсы при значительной мощности. Вследствие того, что линия не согласована, отражение происходит и от конца и от начала линии, поэтому за счет одного импульса генератора получается серия импульсов с малой скважностью и разной амплитуды, создающих выходное напряжение, практически не отличающееся от картины реальных шумов. Время задержки линии берется в несколько раз больше длительности импульса.
При использовании двух блокинг-генераторов приведенная схема дает практически неотличимую от реальных шумов картину. При большом нагрузочном сопротивлении R „возникают импульсы шумов одного знака. В этом случае схему удобно использовать для модуляции благодаря большому выходному напряжению.
Для имитации внутренних шумов в тренажерах применяют генератор, дающий импульсы шумов обеих полярностей, причем выход лйнии нагружается на сопротивление, значительно меньше волнового.
Предмет изобретения
Генератор шумов, служащий для создания широкополосного спектра частот с большим уровнем выходного напряжения, о т л ич аю шийся применением искусственной линии, возбуждаемой двумя (или несколькими) генераторами импульсов. № 89497
